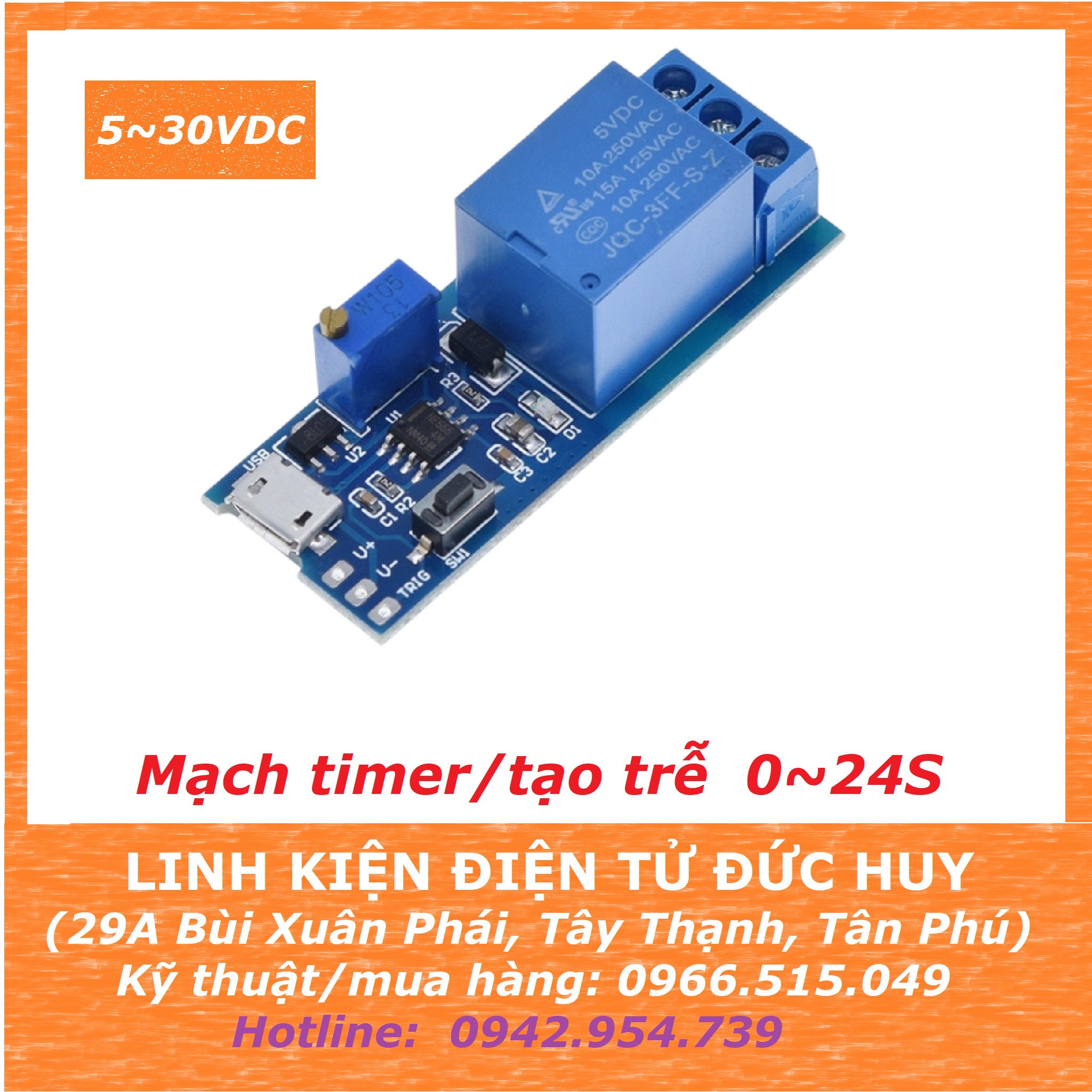

Module tạo trễ/timer/delay từ 0 - 24s, ngõ ra relay, điện áp rộng 5- 30 VDC (là loại timer ON)

Tính năng nổi bật của module:

+ Thời gian có thể được điều chỉnh bằng chiết áp để đáp ứng việc sử dụng của bạn trong hầu hết

các trường hợp.

+ Điện áp có thể được cấp với đầu vào nguồn MicroUSB 5.0V, rất thuận tiện để sử dụng.

+ Điện áp cung cấp điện cực rộng 5--30VDC.

+ Hai chế độ kích hoạt: kích hoạt với tín hiệubên ngoài và nút trên module.

+ Đèn led báo trạng thái đầu ra của relay.

+ Khả năng chống nhiễu mạnh, rơle sẽ không gặp trục trặc dưới nhiều can nhiễu khác nhau, phù

hợp với điều khiển công nghiệp.

+ Mô-đun có thể được điều khiển: tải 10A 250VAC (AC), 10A 30VDC (DC)

+ Đầu tín hiệu của mô-đun được thiết kế với mạch kéo và lọc, có khả năng chống nhiễu mạnh và

phù hợp với điều khiển công nghiệp. Nhiều nhà sản xuất đã thêm bộ ghép quang để cách ly,

nhưng mô-đun không được cách ly với mặt đất của tín hiệu kích hoạt và nó không có tác dụng

chống nhiễu. Sau khi thử nghiệm, người ta thấy rằng độ ổn định của đầu kích hoạt có thể được

cải thiện để chống nhiễu. Bất kể môi trường nhiễu điện từ hay thời điểm khi mô-đun được bật và

tắt, rơle sẽ không bị hỏng.

Nguyên lý hoạt động:

Trạng thái 1:  Sau khi cấp nguồn,trạng thái đầu ra relay là OFF (chân NC và chân COM thông

nhau), đến khi có tín hiệu trigger (mức thấp) từ bên ngoài được kích vào chân TRIG hoặc nhấn

nút trên module thì lúc này trạng thái relay ON (chân NO và chân COM thông nhau).

Trạng thái 2: Sau từ 0-24s (theo thời gian cài đặt của người sử dụng),  trạng thái relay chuyển

sang OFF (chân COM và chân NC thông nhau). Lúc này trở về trạng thái trước khi kích hoạt

+  Thời gian có thể được điều chỉnh bằng chiết áp trên mạch, mặc định thời gian tối đa là 24s, ta

có thể điều chỉnh thời gian mặc định này bằng cách thay đổi giá trị điện trở và tụ điện. Theo công

thức:

             T= 1.1RC

Ví dụ: tụ điện có điện dung 22uf, điện trở 1M, ta có T = 1.1 * 0,000022 * 1000000 = 24,2 giây.
