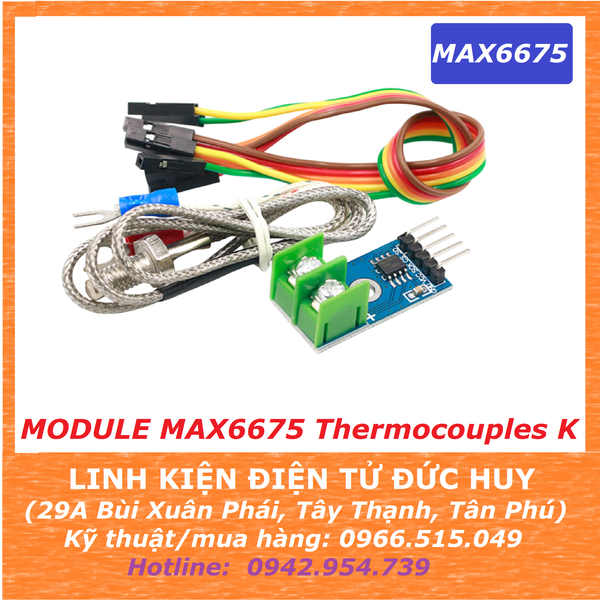

MODULE MAX6675 Thermocouples K (Bao gồm mạch + cảm biến)

MODULE MAX6675 Thermocouples K (Bao gồm mạch + cảm biến)  bao gồm một bo mạch chuyển đổi dữ liệu điện áp sang dữ liệu số MAX6675 và một đầu dò cặp nhiệt điện Type-K.

Đầu dò nhiệt điện đi kèm với mô-đun có chiều dài khoảng 0.5m và có phạm vi đo từ 0 °C đến 80 °C.

Đầu cực màu đỏ của đầu dò cảm biến là cực (+) làm bằng Chromel (hợp kim niken-crom), và đầu cực màu xanh là cực âm (-) làm bằng Alumel (hợp kim niken-nhôm).

THÔNG SỐ KỸ THUẬT:

+ Điện áp hoạt động: 3.0-5.5V

+ Giao tiếp SPI

+ Phạm vi nhiệt độ:    MAX6675:   0 – 1024 °C

                                     Đầu cảm biến đi kèm:  0 – 80 °C

+ Độ chính xác:          ±3 °C

+ Độ phân giải:          12bit (0.25 °C trên 1 bit).

+ Thời gian chuyển đổi: 170ms

SƠ ĐỒ KẾT NỐI ARDUINO + MAX6675:

CÀI ĐẶT THƯ VIỆN CHO MAX6675:

CODE MẪU GIAO TIẾP ARDUINO + MAX6675:

#include "max6675.h"

// Define the Arduino pins, the MAX6675 module is connected to
int SO_PIN = 4;  // Serail Out (SO) pin
int CS_PIN = 5;  // Chip Select (CS) pin
int SCK_PIN = 6; // Clock (SCK) pin

// Create an instance of the MAX6675 class with the specified pins
MAX6675 thermocouple(SCK_PIN, CS_PIN, SO_PIN);

void setup() {
  Serial.begin(9600);
  delay(500);
}

void loop() {
  // Read the current temperature and print it to the serial monitor

  // Read the temperature in Celsius
  Serial.print("Temperature: ");
  Serial.print(thermocouple.readCelsius());
  Serial.print("\xC2\xB0"); // shows degree symbol
  Serial.print("C  |  ");

  // Read the temperature in Fahrenheit
  Serial.print(thermocouple.readFahrenheit());
  Serial.print("\xC2\xB0"); // shows degree symbol
  Serial.println("F");

  delay(1000);
}
