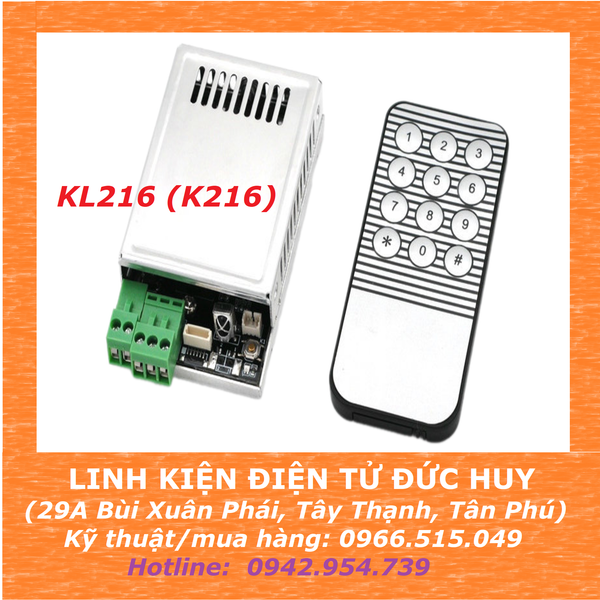

Mạch giải mã vân tay, điều khiển thiết bị KL216 (có remote cài đặt lệnh)

THÔNG SỐ KỸ THUẬT:

Loại mạch KL216 này là phiên bản mới thay thế cho phiên bản cũ K216, cải tiến có nhiều chế độ hơn so với phiên bản cũ

           + Không có contact K1, K2 như ở phiên bản cũ.

           + Cài đặt thời gian trễ theo mã lệnh lên đến 99 giây.

           + Tất cả các thiết lập đều được cài đặt bằng remote theo các mã lệnh được hướng dẫn bên dưới.

           + 3 chế độ hoạt động độc lập:  Jog mode,  Self-locking Mode, Iginition mode

Mạch Giải Mã Vân Tay KL216 Kèm Remote:

• Điện áp hoạt động: DC10~30V

• Dòng tải hiện tại: 6mA

• Ngõ ra: tiếp điểm Relay 10A

• Bộ nhớ lưu trữ: 200 vân tay

• Chất liệu vỏ: nhôm

• Nhiệt độ hoạt động: - 20℃ ~ +460℃

• Kích thước: 78 x 48 x 21mm

• Áp dụng được cho các loại cảm biến vân tay như sau: R300，R301T，R303T，R307，R501，R503, R502A, R502F, R558, R558S...

•

Hướng dẫn cài đặt vân tay:

• Cách 1: Cài đặt bằng nút nhấn trên mạch

  Nhấn nút SET K1 trên mạch, đèn sẽ nhấp nháy liên tục, lúc này bạn có thể cài vân tay, để ngón tay vào cảm biến và giữ nguyên cho đến khi nghe âm thanh báo hiệu ghi nhận thành công, bạn có thể cài liên tục các vân tay và thoát trạng thái cài đặt bằng cách đưa tay ra và chờ khoảng vài giây.
•
• Xóa vân tay: Nhấn và giữ nút cài đặt đến khi nghe âm thanh dài, tức là các vân tay đã lưu sẽ bị xóa, khôi phục lại cài đặt ban đầu.

•

• Cách 2: Cài đặt bằng remote hồng ngoại: mật khẩu mặc định là 123456

  +  Khi sử dụng điều khiển bằng remote, đầu tiên nhấn 1 phím bất kỳ để đánh thức bộ KL216, khi thấy đèn màu xanh dương sáng tức là mạch sẵn sàng để cài đặt.

  1. Thay đổi mật khẩu: nhấn remote theo cú pháp *123456*1* Mật khẩu mới*Mật khẩu mới#

  2. Đăng ký vân tay: nhấn *Mật khẩu*2*DD# (DD từ 1-5, có tổng cộng 5 vùng nhớ dấu vân tay tưởng ứng với 01-02-03-04-05, mỗi vùng nhớ có thể lưu trữ 40 vân tay, nhấn phím * để thoát hoặc tự động thoát sau 10 giây.

          Ví dụ: đăng ký vân tay lưu ở vùng nhớ thứ 3:  Nhấn *password*2*03#

•
