MODULE ESP32 S2 MINI LOLIN, ESP32 S2FN4R2 WIFI IOT MICROPYTHON

THÔNG SỐ KỸ THUẬT

IC CHÍNH: ESP32-S2FN4R2

Cổng giao tiếp: Type C

4MB FLASH

2MB PSRAM

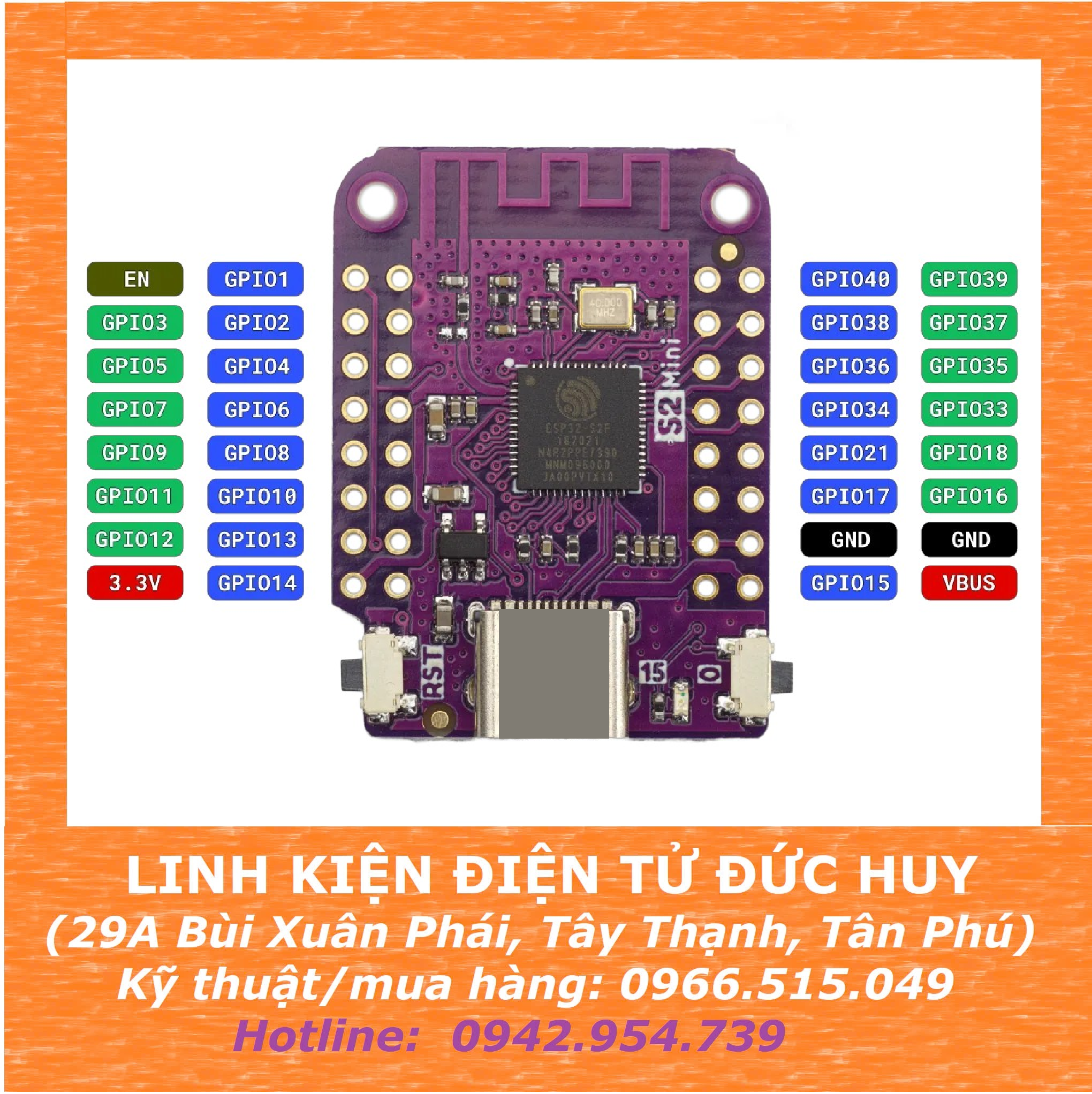

27 chân đầu vào / đầu ra kỹ thuật số, tất cả các chân đều có hỗ trợ ngắt / pwm / I2C / một dây

Adc, DAC, I2C, SPI, UART, USB OTG

Tương thích với: MicroPython, Arduino

Phần mềm mặc định: MicroPython

Tính năng:

1. Khả năng xử lý mạnh mẽ: Được trang bị bộ xử lý hiệu suất cao, bo mạch wifi S2 mini cung cấp khả năng tính toán và xử lý mạnh mẽ, phù hợp với nhiều ứng dụng phức tạp khác nhau.
2. Giao diện đa năng và khả năng mở rộng: Với 27 chân đầu vào/đầu ra kỹ thuật số hỗ trợ các chức năng ngắt, PWM và dẫn vào, cũng như các giao diện ADC, DAC, I2C, SPI, USRT và USB OTG, bo mạch IOT wifi mini V1.0.0 này cung cấp nhiều tùy chọn kết nối để tích hợp liền mạch với các cảm biến, mô-đun và thiết bị bên ngoài, đáp ứng nhiều nhu cầu khác nhau của dự án.
3. Phạm vi ứng dụng rộng rãi: Được sử dụng rộng rãi trong IoT, hệ thống nhúng, nhà thông minh và các lĩnh vực điều khiển tự động hóa, bo mạch phát triển internet mô-đun WiFi mini này lý tưởng cho nhiều tình huống ứng dụng và yêu cầu của dự án khác nhau, mang lại sự linh hoạt và khả năng thích ứng.
4. Độ tin cậy và ổn định: Được cấu tạo từ các linh kiện chất lượng cao và thiết kế mạch mạnh mẽ, bo mạch mô-đun WiFi mini Type-C này đảm bảo độ tin cậy và ổn định đặc biệt, cho phép hoạt động ổn định trong thời gian dài mà không bị gián đoạn.
5. Nhỏ gọn và di động: Với thiết kế nhỏ gọn và nhẹ, Mini WiFi Board S2 V1.0.0 ESP32-S2 dễ dàng mang theo, lý tưởng cho bàn thí nghiệm hoặc sử dụng ngoài thực địa, mang lại sự tiện lợi và linh hoạt.

NẠP CODE ESP32 S2 VỚI ARDUINO IDE

B1: NHẤN GIỮ NÚT BOOT0 SAU ĐÓ CẮM CÁP NẠP

( CHỈ NHẤN NÚT BOOT0 KHI LẦN ĐẦU NẠP CODE ==> NHỮNG LẦN NẠP SAU KHÔNG CẦN NHẤN GIỮ BOOT0 )

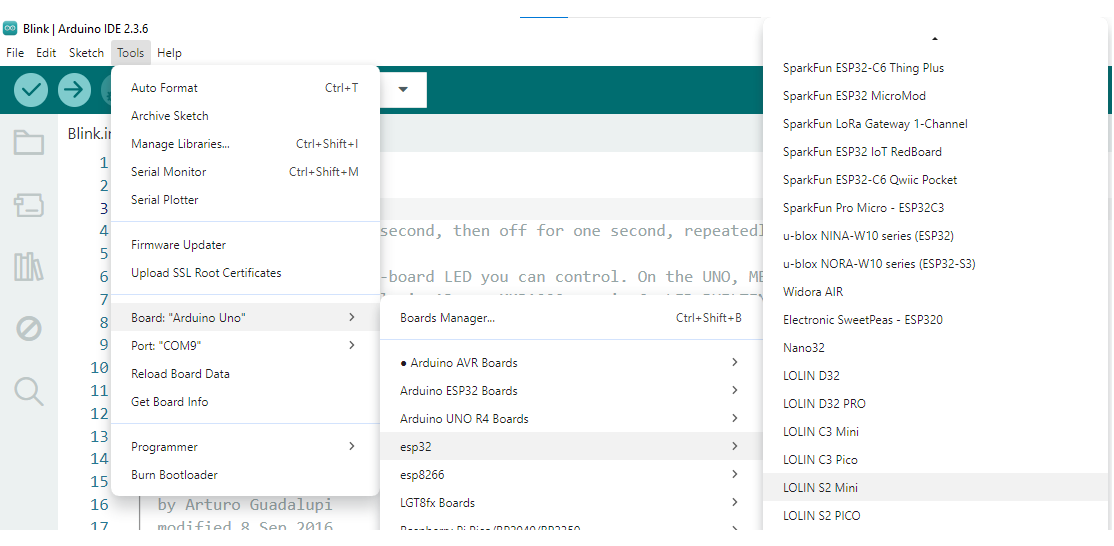

B2: CHỌN BOARD

B4: NẠP CODE TEST MẪU DƯỚI ĐÂY

void setup() {

  pinMode(LED_BUILTIN, OUTPUT);

}

void loop() {

  digitalWrite(LED_BUILTIN, HIGH);

  delay(1000);

  digitalWrite(LED_BUILTIN, LOW);

  delay(1000);

}
