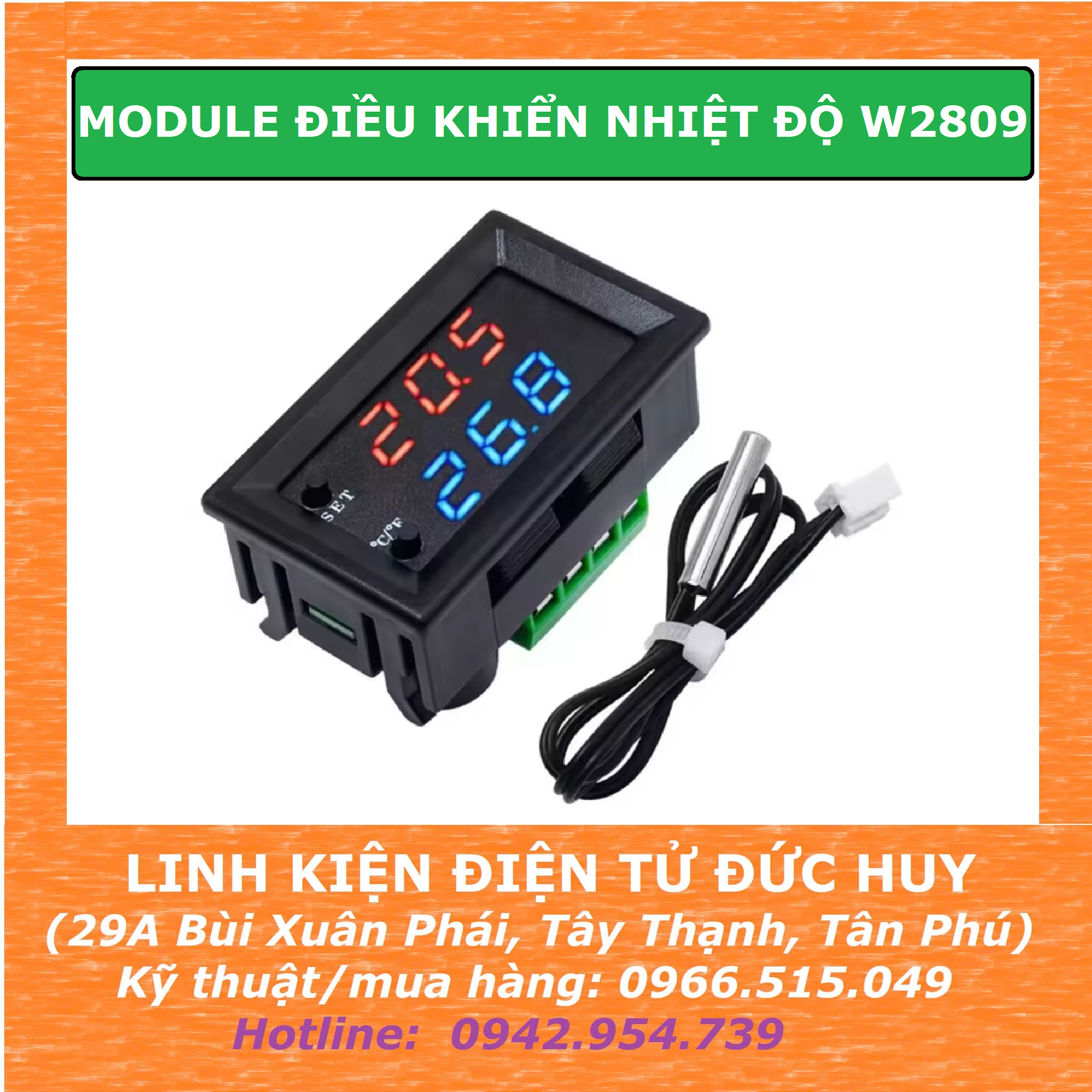

MODULE ĐIỀU KHIỂN, KIỂM SOÁT NHIỆT ĐỘ W2809

THÔNG SỐ KỸ THUẬT

Điện áp đầu vào: DC12V
Phạm vi đo nhiệt độ: -50C - 110C
Độ phân giải: 0,1C
Độ chính xác đo lường: ± 1.0'C
Độ chính xác điều khiển: 0.1'C
chính xác chênh lệch ngược: 0.1'C
Tốc độ làm mới: 0.5S

Đầu vào : NTC (10K 0.5%) Cảm biến loại chống thấm nước

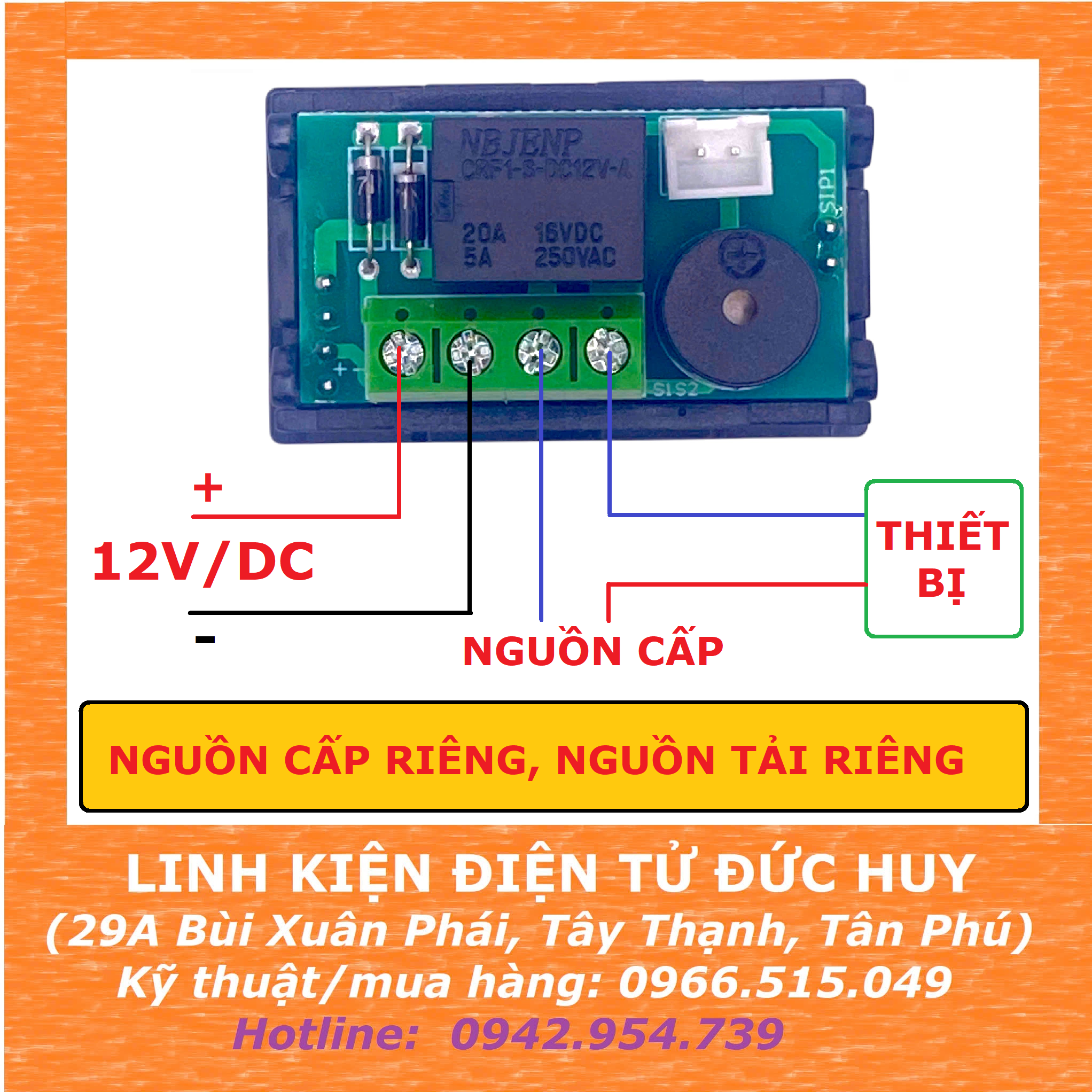

Đầu ra: RELAY 20A/ 16VDC, 5A/250VAC

HƯỚNG DẪN SỬ DỤNG

Nhấn nút " SET " để cài đặt ngưỡng nhiệt độ

+ Nhấn " SET " để tăng, " C/F " để giảm nhiệt độ.

Nhấn giữ nút " SET " để vào chế độ cài đặt

+ Nhấn " SET " để tăng

+ Nhấn " SET " + " C/F ' để cài đặt thông số

P0: Cài đặt chế độ làm mát hay sưởi ấm.

Thông số này cần cài đặt khi bắt đầu sử dụng: giá trị “H” cho chế độ sưởi ấm, “C” cho chế độ làm mát.

P1: Cài đặt giá trị trễ nhiệt

0.1~ 30C

Độ trễ là khi nhiệt độ đạt đến nhiệt độ ngưỡng + độ trễ thì relay bật/ tắt

ví dụ: chế độ làm việc C, cài đặt độ trễ nhiệt 2'C, ngưỡng 40'C  khi nhiệt độ > 40 + 2 = 42'C thì bật relay, nhiệt độ thấp hơn ngưỡn, tắt relay

P2: Cài đặt nhiệt độ tối đa

Cài đặt tối đa: 110'C

Nhiệt độ tối đa mà module đo được, cảnh báo quá nhiệt độ nếu nhiệt độ quá ngưỡng này thì còi báo động, màn hình hiển thị HHH.

P3: Cài đặt nhiệt độ tối thiểu

Cài đặt tối thiểu: -50'C

Nhiệt độ tối thiểu mà module đo được, cảnh báo quá nhiệt độ nếu nhiệt độ quá ngưỡng này thì còi báo động, màn hình hiển thị HHH.

P4: Cài đặt sai số nhiệt độ

P5: Cài đặt độ trễ kích hoạt

Có thể cài đặt 0 ~ 10 phút

ví dụ: cài đặt độ trễ =1, khi nhiệt độ quá nhiệt độ ngưỡng hơn 1 phút thì bật/ tắt relay.

P6: Bật tắt cảnh báo quá nhiệt độ

P7: Cài đặt nhiệt độ hiển thị mặc định 'C hay 'F

P8: Thiết lập chế độ mặc định nhà sản xuất.
