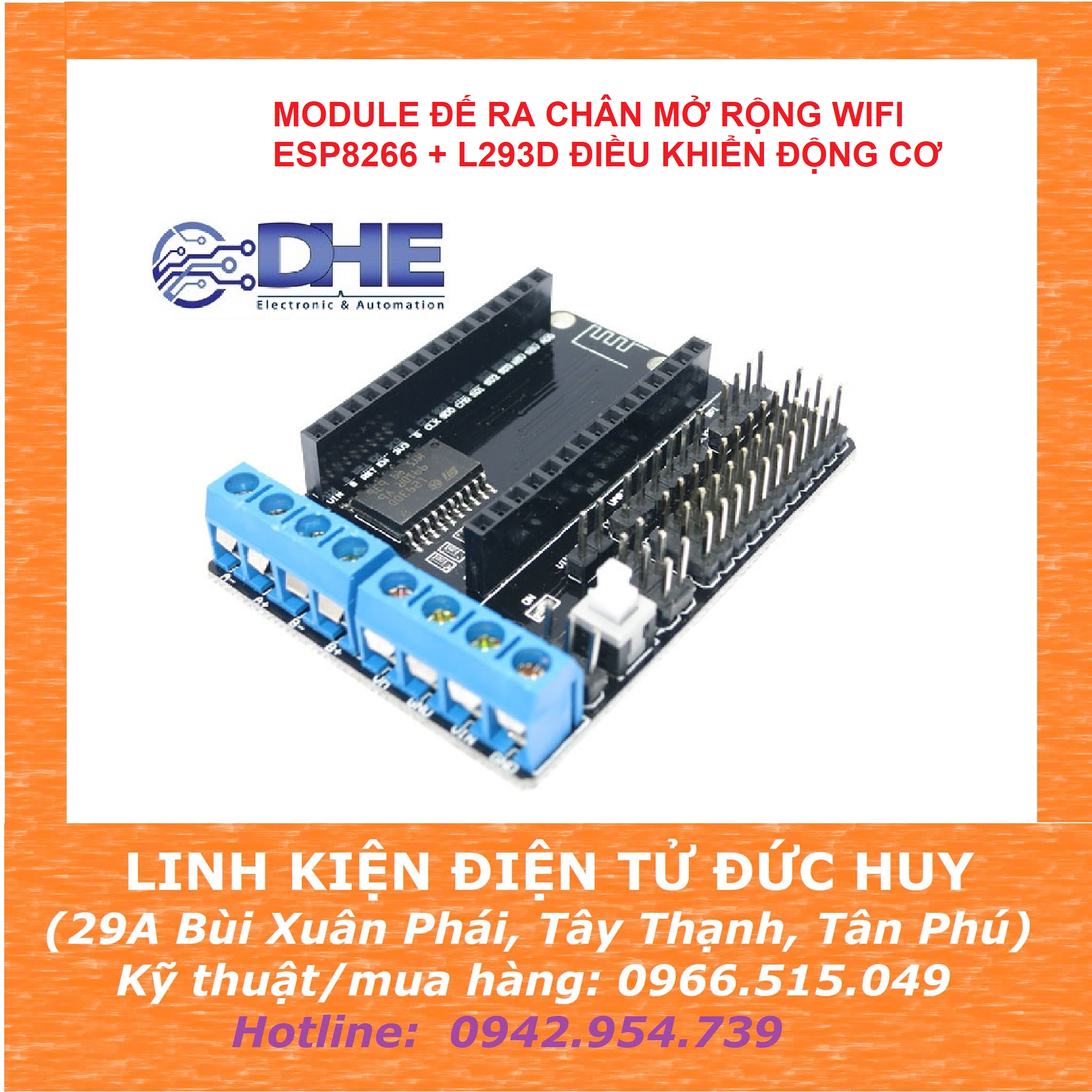

MODULE ĐẾ RA CHÂN MỞ RỘNG WIFI ESP8266 12E + L293D ĐIỀU KHIỂN ĐỘNG CƠ

Mã sản phẩm: K1_235
+ MODULE ĐẾ RA CHÂN MỞ RỘNG WIFI ESP8266 12E + L293D ĐIỀU KHIỂN ĐỘNG CƠ được thiết kế tương thích với phiên bản NodeMCU Lua ESP8266 bao gồm phần PinOut, công tắc và Driver điều khiển động cơ L293D giúp bạn có thể dễ dàng xây dựng các ứng...
45,000₫
Hàng còn: 19
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

+ MODULE ĐẾ RA CHÂN MỞ RỘNG WIFI ESP8266 12E + L293D ĐIỀU KHIỂN ĐỘNG CƠ được thiết kế tương thích với phiên bản NodeMCU Lua ESP8266 bao gồm phần PinOut, công tắc và Driver điều khiển động cơ L293D giúp bạn có thể dễ dàng xây dựng các ứng dụng robot điều khiển qua Wifi trên ESP8266.

+ Đế ra chân ESP8266 + Motor Driver L293D có thể điều khiển 2 động cơ DC thông qua Driver L293D, sử dụng các chân D1, D2, D3, D4 tương ứng với các chân PWMA(motor A), PWMB (motor B), DA (direction of motor A), and DB (direction of motor B) trên L293D.

Thông số kỹ thuật:

  • Driver điều khiển động cơ: L293D

  • Nguồn cấp động cơ (VM): 4.5 ~ 36V

  • Nguồn cấp tín hiệu điều khiển (VIN): 4.5V ~ 9V(10V MAX)

  • Có cầu nối giữa chân Vin và VM, mục đích khi động cơ và mạch điều khiển sử dụng chung nguồn cấp để dễ dàng và linh hoạt.

  • Dòng làm việc tín hiệu logic : ≤60mA (Vi = L), ≤22mA (Vi = H);

  • Dòng điện tối đa ra động cơ: ≤1,2A;

  • Công suất tiêu tán tối đa: 4W (T = 90 ℃)

  • Mức đầu vào tín hiệu điều khiển: mức cao: 2.3V≤VIH≤VIN; mức thấp: -0.3V≤VIL≤1.5V

  • Nhiệt độ làm việc: -25 ℃ ~ + 125 ℃

  • Hình thức truyền động: dẫn động cầu H công suất cao kênh đôi

  • Cổng điều khiển ESP12E Dev Kit: D1, D3 (động cơ A); D2, D4 (động cơ B)

  • Trọng lượng mô-đun: khoảng 20g

  •  Các biện pháp phòng ngừa:

    + Sử dụng mô-đun ngắn mạch, bạn có thể cấp nguồn cho bảng điều khiển và động cơ cùng một lúc.

    +  Khi lắp mô-đun ESP-12E, vui lòng lưu ý rằng hướng ăng-ten phù hợp với hướng của bảng mở rộng.
