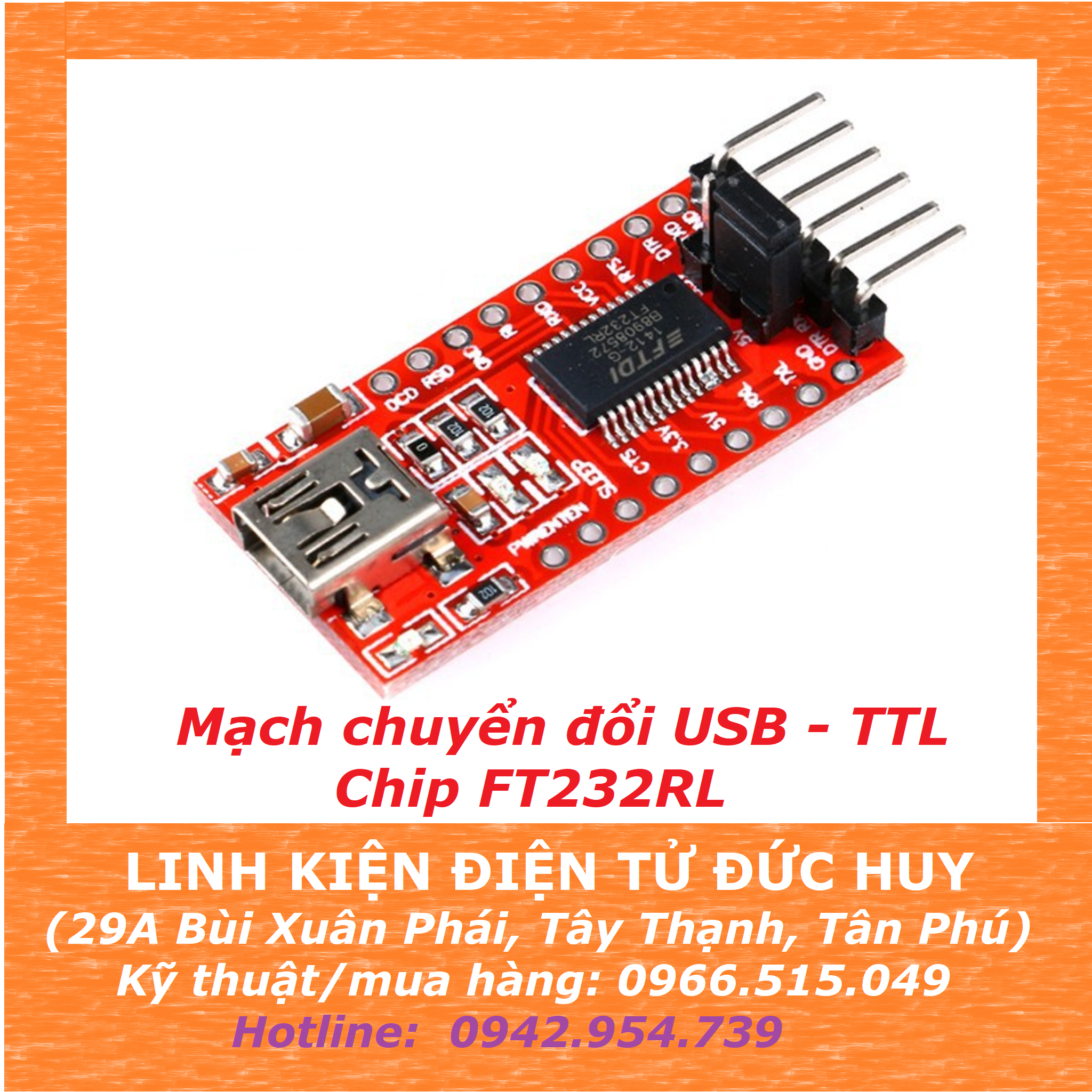

MODULE CHUYỂN ĐỔI UART - TTL SỬ DỤNG CHIP FT232RL - 3.3V HOẶC 5V

Mã sản phẩm: Chưa rõ
GIỚI THIỆU SẢN PHẨM:Mạch chuyển đổi tín hiệu USB sang UART, sử dụng chip FT232RL của FTDI.Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB-to-serial khác.Mạch có thể hoạt động tốt ở chế độ 5V hoặc...
46,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

GIỚI THIỆU SẢN PHẨM:

  • Mạch chuyển đổi tín hiệu USB sang UART, sử dụng chip FT232RL của FTDI.

  • Chip có sẵn ổn áp và dao động tích hợp bên trong, hoạt động rất ổn định so với các dòng chip USB-to-serial khác.

  • Mạch có thể hoạt động tốt ở chế độ 5V hoặc 3V3, được thiết lập dễ dàng bằng jumper chọn trên mạch.

  • Chân cắm ra gồm 2 loại theo chuẩn FTDI (phù hợp với Arduino) và chuẩn UART thường, được ký hiệu rõ ràng trên mạch. Đầu vào sử dụng loại USB B mini.

  • Ngoài ra, trên mạch có sẵn 2 led cho tín hiệu TX và RX, giúp theo dõi trực tiếp trạng thái tín hiệu.

THÔNG SỐ KỸ THUẬT:
  • IC: FT232RL

  • Nguồn: 5VDC từ USB

  • Chuyển giao tiếp USB sang UART TTL

  • Tốc độ Baud tùy chỉnh

  • Có ngõ ra nguồn 3v3 và 5V DC

  • Kích thước: 17x32.5mm

Sơ đồ chân:

  • DTR: Chân UART TTL Data Terminal Ready

  • TXD: Chân truyền dữ liệu

  • RXD: Chân nhận dữ liệu

  • VCC: Chân nguồn cấp, có thể chọn nguồn 3v3 5V thông qua jumper

  • CTS: Chân UART TTL hardware flow control(also called RTS/CTS flow control)

  • Hỗ trợ full chuẩn usb 2.0

  • Nguồn cấp có thể chọn 5V hoặc 3.3V

  • Có cầu chì tự phục hồi 500mA

  • Kích thước mạch: 36mm x 18mm

  • Cổng giao tiếp : mini USB.

  • Các pinout: DTR, RXD, TX, VCC, CTS, GND

HÌNH ẢNH SẢN PHẨM:
