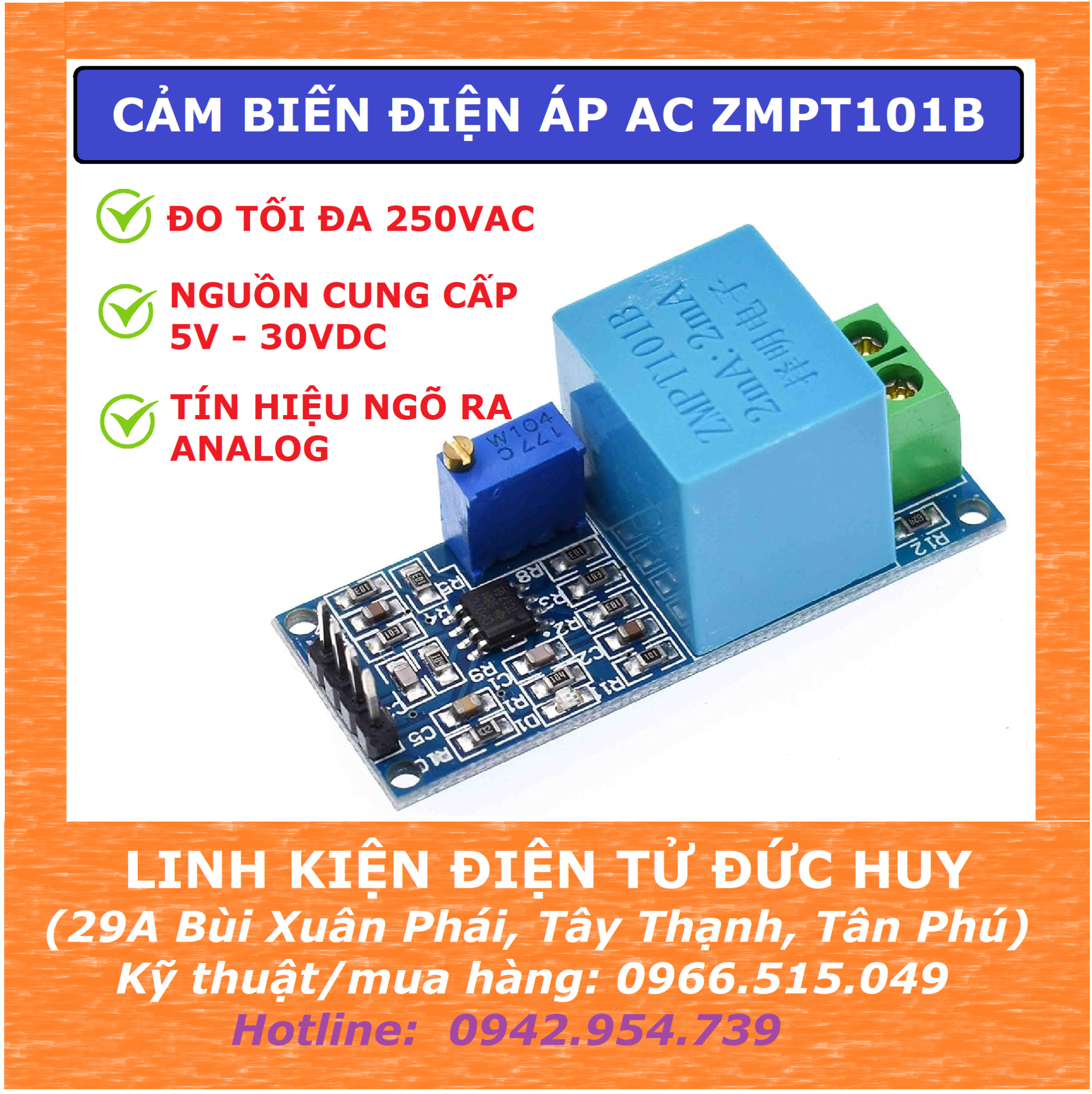

MODULE CẢM BIẾN ĐO ĐIỆN ÁP AC ZMPT101B

void setup()

{

Serial.begin(115200);

}

void loop()

{

Serial.println(analogRead(A0));

delayMicroseconds(1000);

}

#include <ZMPT101B.h>

#define ACTUAL_VOLTAGE 237.0f // THAY ĐIỆN ÁP ĐO ĐƯỢC BẰNG VOM TẠI ĐÂY

#define START_VALUE 0.0f

#define STOP_VALUE 1000.0f

#define STEP_VALUE 0.25f

#define TOLLERANCE 1.0f

#define MAX_TOLLERANCE_VOLTAGE (ACTUAL_VOLTAGE + TOLLERANCE)

#define MIN_TOLLERANCE_VOLTAGE (ACTUAL_VOLTAGE - TOLLERANCE)

ZMPT101B voltageSensor(A0, 50.0);

void setup() {

  Serial.begin(115200);

  Serial.print("The Actual Voltage: ");

  Serial.println(ACTUAL_VOLTAGE);

  float senstivityValue = START_VALUE;

  voltageSensor.setSensitivity(senstivityValue);

  float voltageNow = voltageSensor.getRmsVoltage();

  Serial.println("Start calculate");

  // Adjust sensitivity until voltage is within tolerance

  while (voltageNow > MAX_TOLLERANCE_VOLTAGE || voltageNow < MIN_TOLLERANCE_VOLTAGE) {

    if (senstivityValue < STOP_VALUE) {

      senstivityValue += STEP_VALUE;

      voltageSensor.setSensitivity(senstivityValue);

      voltageNow = voltageSensor.getRmsVoltage();

      Serial.print(senstivityValue);

      Serial.print(" => ");

      Serial.println(voltageNow);

    } else {

      Serial.println("Unfortunately, the sensitivity value cannot be determined");

      return; // Stop if sensitivity reaches limit

    }

  }

  Serial.print("Closest voltage within tolerance: ");

  Serial.println(voltageNow);

  Serial.print("Sensitivity Value: ");

  Serial.println(senstivityValue, 10);

}

void loop() {}  // Nothing to do in loop

4.3 MỞ SERIAL MONITOR VÀO TOOL ==> SERIAL MONITOR VÀ ĐỢI VÀI GIÂY "SENSITIVITY VALUE " HIỂN THỊ GIÁ TRỊ

==> Ở ĐÂY HIỂN THỊ "SENSITIVITY VALUE" LÀ 462.5 HÃY LƯU GIÁ TRỊ NÀY LẠI ĐỂ SỬ DỤNG CHO CODE ĐỌC ĐIỆN ÁP

5. ĐỌC ĐIỆN ÁP AC RMS

THAY THẾ GIÁ TRỊ HIỆU CHUẨN Ở CODE TRÊN VÀO DÒNG BÊN DƯỚI

#define SENSITIVITY 462.5f

==> THAY SỐ 462.5 THÀNH GIÁ TRỊ ĐÃ HIỂN THỊ

# CODE 3

#include <ZMPT101B.h>

#define SENSITIVITY 462.5f // THAY GIÁ TRỊ HIỆU CHUẨN Ở ĐÂY

ZMPT101B voltageSensor(A0, 50.0);

void setup() {

  Serial.begin(115200);

  voltageSensor.setSensitivity(SENSITIVITY);

}

void loop() {

  float voltage = voltageSensor.getRmsVoltage();

  Serial.print("AC Voltage= ");

  Serial.println(voltage);

  delay(1000);

}

6. MỞ Serial Monitor ĐỂ ĐỌC ĐIỆN ÁP AC

ĐIỆN TỬ ĐỨC HUY CHÚC CÁC BẠN THÀNH CÔNG!!!!!!!
