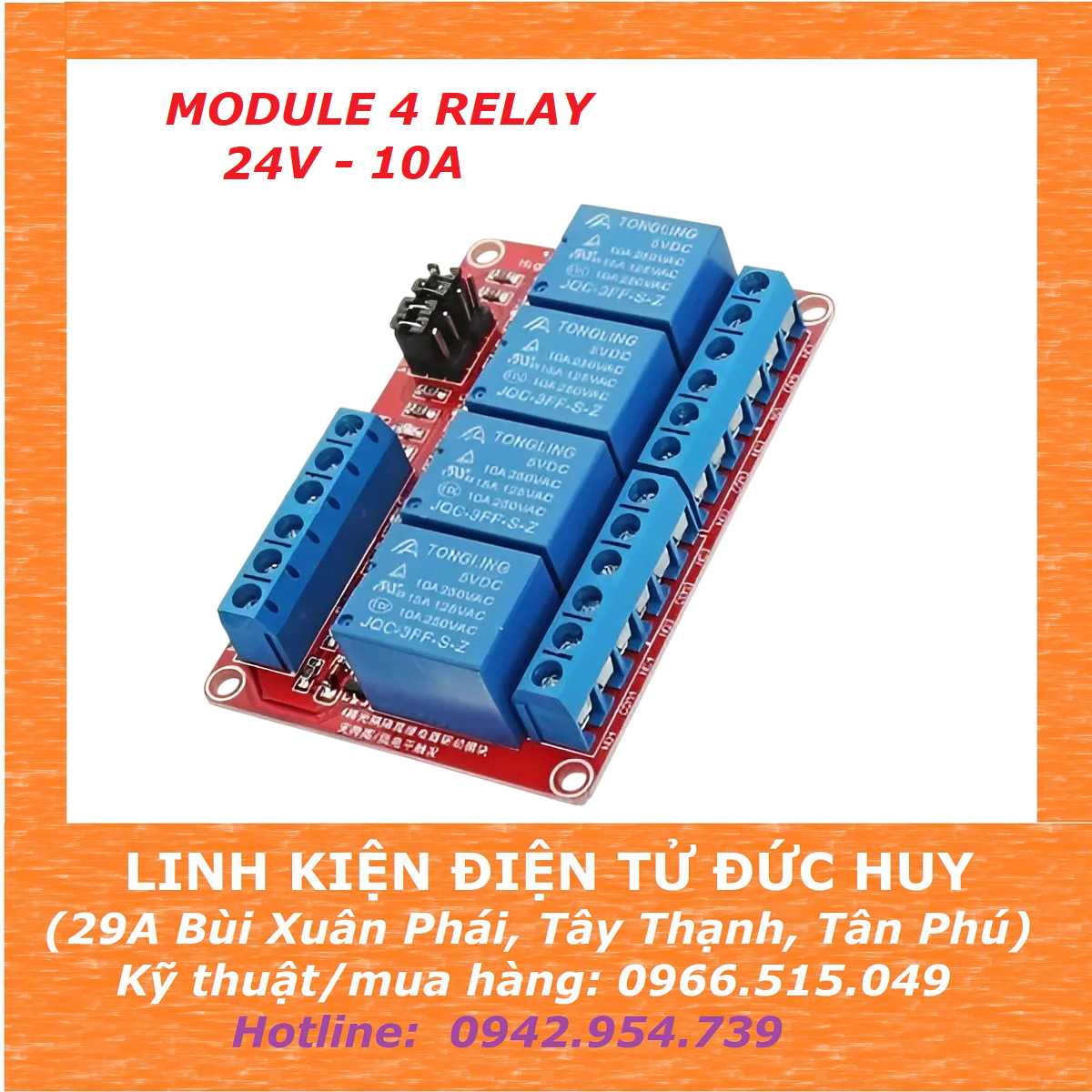

Mô tả sản phẩm:
- Sử dụng relay chính hãng chất lượng cao, tải tối đa: AC 250V / 10A, DC 30V / 10A;
- Sử dụng Opto cách ly, cho hiệu suất ổn định hạn chế nhiễu đến các khối MCU vi điều khiển do từ thông khi đóng ngắt relay, dòng điện kích hoạt thấp: 5mA.
- Có jumper kích High/Low trigger
- Đèn led báo nguồn (màu xanh lá cây), led báo ngõ ra (màu đỏ).
- Kích thước : 73mm * 50mm * 18.5mm (L * W * H)
- 4 lỗ bu lông cố định, lỗ 3.1mm, khoảng cách 67mm * 44.5mm
Terminal kết nối:
- DC +: Kết nối cực dương của nguồn điện (là điện áp kích hoạt relay, ghi trên nhãn relay 5V ,
12V hoặc 24V)
- DC -: được kết nối với cực âm của nguồn điện
- IN1: là chân điều khiển relay 1, phụ thuộc vào jumper đang chọn High/Low mà ta có tín hiệu kích hoạt tương ứng.
- IN2: là chân điều khiển relay 2, phụ thuộc vào jumper đang chọn High/Low mà ta có tín hiệu kích hoạt tương ứng.
- IN3: là chân điều khiển relay 3, phụ thuộc vào jumper đang chọn High/Low mà ta có tín hiệu kích hoạt tương ứng.
- IN4: là chân điều khiển relay 4, phụ thuộc vào jumper đang chọn High/Low mà ta có tín hiệu kích hoạt tương ứng.
- S1: là chân chọn mức logic High hoặc Low cho relay 1
- S2: là chân chọn mức logic High hoặc Low cho relay 2
- S3: là chân chọn mức logic High hoặc Low cho relay 3
- S4: là chân chọn mức logic High hoặc Low cho relay 4
- NO: tiếp điểm thường mở của relay.
- COM: tiếp điểm COM
- NC: tiếp điểm thường đóng của relay.
Lựa chọn kích hoạt cao và thấp:
1. Khi Jumper được chọn ở mức LOW, nó được kích hoạt ở mức thấp;
2. Khi jumper được chọn ở mức HIGH, nó được kích hoạt ởmức cao.
