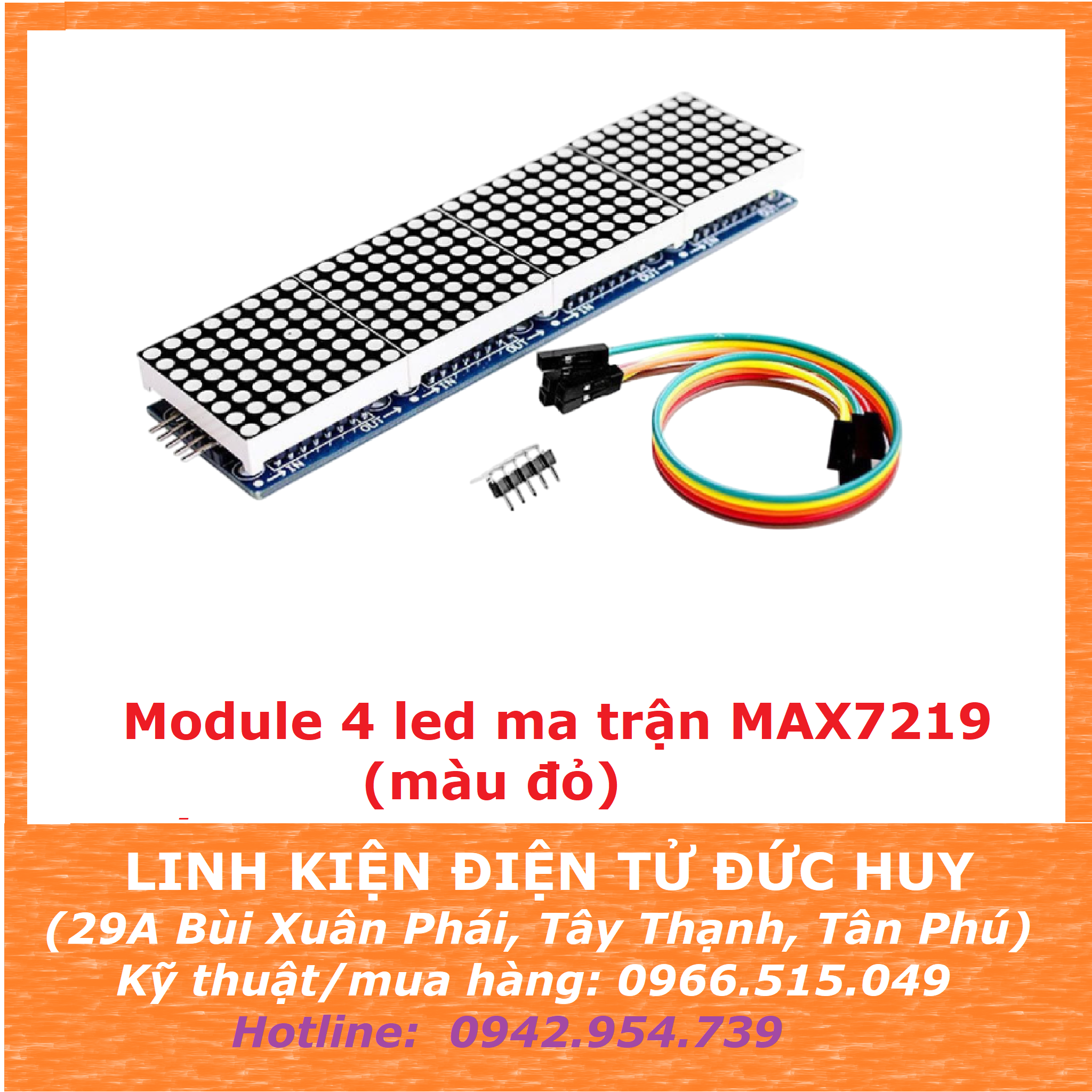

Module 4 led ma trận matrix MAX7219

Module 4 led ma trận matrix MAX7219

+ Module này dùng IC MAX7219 để điều khiển led matrix 1 cách dễ dàng và đơn giản hơn, chỉ cần 3 dây dữ liệu và 2 dây nguồn. Module 8x8 ledmatrix sử dụng rất đơn giản, có thể điều chỉnh độ sáng của led ngay trên phần mềm.

THÔNG SỐ KỸ THUẬT:

• Điện áp hoạt động: 4.7 ~ 5.3VDC

• Dòng điện tiêu thụ: 320mA

• Nhiệt độ hoạt động: 0 – 50℃

• Kích thước: 50x32mm

Sơ đồ nối dây:

• VCC → 5V (KHÔNG SỬ DỤNG NGUỒN 5V TỪ ARDUINO ĐỂ CUNG CẤP)

• GND → GND

• DIN →  CHÂN TRUYỀN DỮ LIỆU NỐI TIẾP 8 BIT

• CS → CHÂN CHỐT DỮ LIỆU

• CLK → CHÂN CLOCK ĐẨY DỮ LIỆU TỪNG BIT

•

SƠ ĐỒ KẾT NỐI MODULE VỚI ARDUINO:

CÀI ĐẶT THƯ VIỆN CHO ARDUINO:

CẦN SỬA DÒNG LỆNH SAU ĐỂ PHÙ HỢP:

• Đặt HARDWARE_TYPE thành GENERIC_HW, nếu bạn đang sử dụng mô-đun có PCB màu xanh lá cây và IC MAX7219 xuyên lỗ giống như mô-đun được hiển thị bên dưới.





• Đặt HARDWARE_TYPEthành FC16_HW, nếu bạn đang sử dụng mô-đun có PCB màu xanh lam và IC SMD MAX7219 giống như mô-đun hiển thị bên dưới.



• Biến thứ hai, MAX_DEVICES, xác định số IC MAX7219 đang được sử dụng. Nếu sử dụng 1 mạch MAX7219 thì giá trị MAX_DEVICES là 1, nếu sử dụng 4 mạch MAX7219 thì giá trị là 4 và cứ thế cho các giá trị và số mạch tương ứng.

• Hoặc 1 mạch loại 4 led liên tiếp thì chúng ta cũng đặt giá trị:  MAX_DEVICES  4

CODE THAM KHẢO ARDUINO GIAO TIẾP VỚI MẠCH:

// Including the required Arduino libraries
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#include <SPI.h>

// Uncomment according to your hardware type
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW // Cần sửa giá trị này phù hợp với loại led đang sử dụng
//#define HARDWARE_TYPE MD_MAX72XX::GENERIC_HW

// Defining size, and output pins
#define MAX_DEVICES 4    // Cần sửa giá trị này cho phù hợp số led đang điều khiển
#define CS_PIN 3

// Create a new instance of the MD_Parola class with hardware SPI connection
MD_Parola myDisplay = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);

void setup() {
	// Intialize the object
	myDisplay.begin();

	// Set the intensity (brightness) of the display (0-15)
	myDisplay.setIntensity(0);

	// Clear the display
	myDisplay.displayClear();
}

void loop() {
	myDisplay.setTextAlignment(PA_LEFT);
	myDisplay.print("Left");
	delay(2000);

	myDisplay.setTextAlignment(PA_CENTER);
	myDisplay.print("Center");
	delay(2000);

	myDisplay.setTextAlignment(PA_RIGHT);
	myDisplay.print("Right");
	delay(2000);

	myDisplay.setTextAlignment(PA_CENTER);
	myDisplay.setInvert(true);
	myDisplay.print("Invert");
	delay(2000);

	myDisplay.setInvert(false);
	myDisplay.print(1234);
	delay(2000);
}
