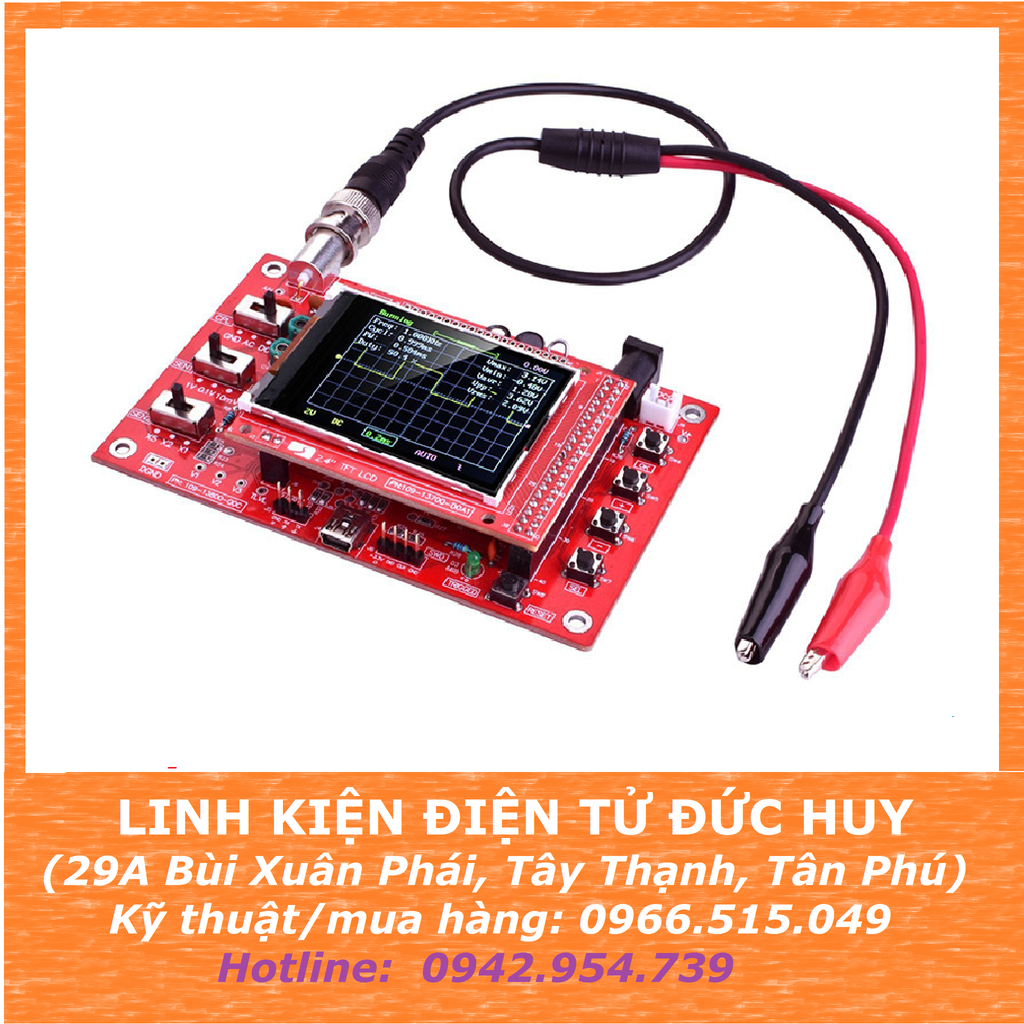

Máy hiện sóng, dao động oscilloscope kỹ thuật số DSO138 (đã hoàn thiện)

+ Máy hiện sóng, dao động ký kỹ thuật số DSO138 (đã hoàn thiện) là sản phẩm với chức năng thu gọn tương tự như các máy Digital oscilloscope hiện đại trên thị trường, mạch với giá rẻ phù hợp với người ít sử dụng, hoặc sử dụng những nhu cầu cơ bản thì đây là một sản phẩm tuyệt vời.

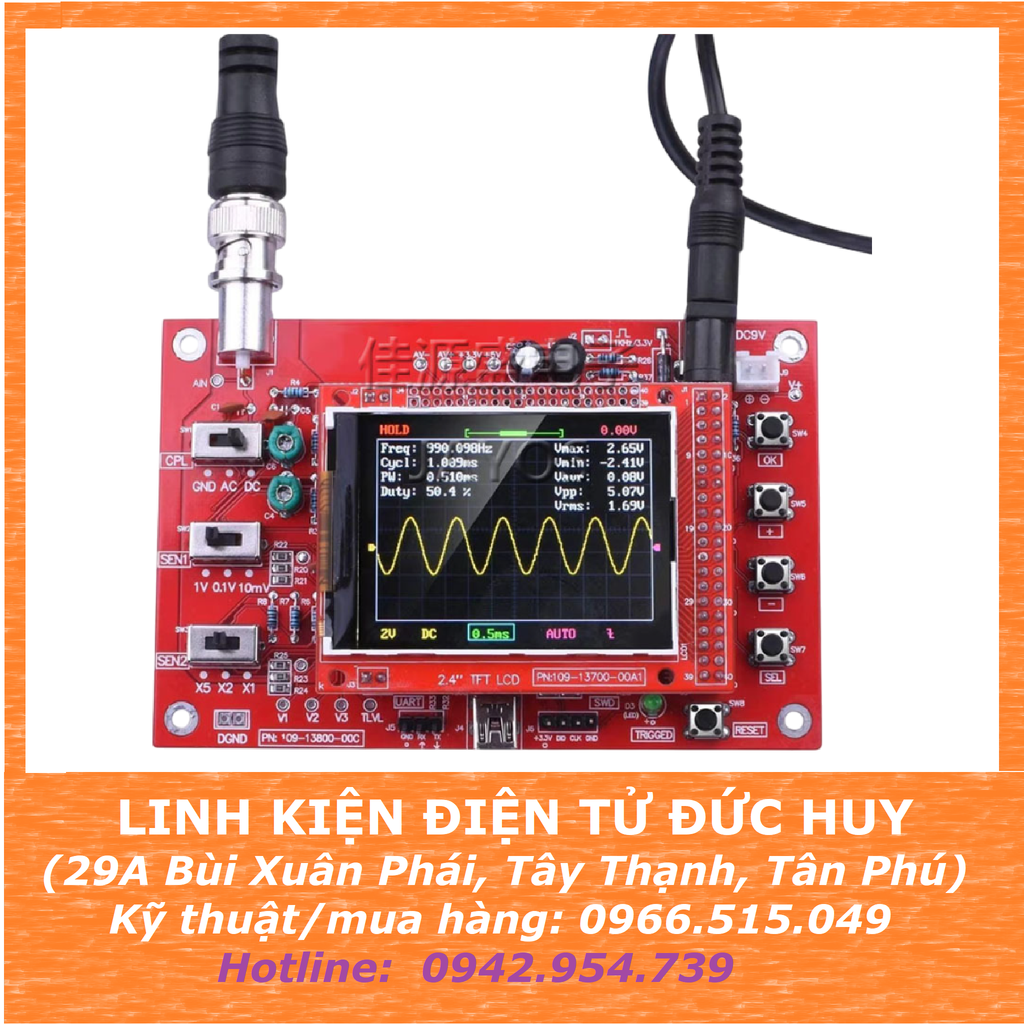

+ Bộ máy hiện sóng kỹ thuật số DSO138 này sử dụng bộ xử lý ARM Cortex-M3 và màn hình TFT 2,4 inch. Dễ dàng và đáng tin cậy cho hoạt động mạch. Nó có thể hiển thị tần số, chu kỳ, độ rộng xung, duty ratio, giá trị MAX./MIN./AVG./Peak-Peak/virtual.

CÁC TÍNH NĂNG CỦA MÁY:

+ Chức năng lưu trữ dạng sóng: lưu trữ dạng sóng sau khi tắt nguồn

+ Phát hiện ngắn mạch, hở mạch: giúp người sử dụng tìm ra lỗi trên board mạch

+ Nhận dạng bộ điều khiển màn hình TFT

+ Có thể đóng băng (tạm dừng) màn hình hiện sóng bất cứ lúc nào với nút HOLD

+ Với chế độ auto, regular, one-shot dễ dàng quan sát khoảnh khắc dạng sóng.

+ Có sẵn nút kích hoạt cạnh lên Falling, cạnh xuống Rising

+ Có thể quan sát được dạng sóng kích hoạt trước đó (negative display)

THÔNG SỐ KỸ THUẬT:

• Maximum Real-time Sampling Rate: 1Msps

• Accuracy: 12Bit

• Sampling Buffer Depth: 1024 bytes

• Analog Bandwidth: 0-200KHz

• Vertical Sensitivity: 10mV / Div - 5V / Div (1-2-5 progressive manner)

• Input Impedance: 1MΩ

• Maximum Input Voltage: 50Vpp (1: 1 probe), 400Vpp (10: 1 probe)

• Coupling Modes: DC / AC / GND

• The Horizontal Time Base Range: 10μs / Div - 50s / Div (1-2-5 progressive manner)

• Supply Voltage: DC 9V

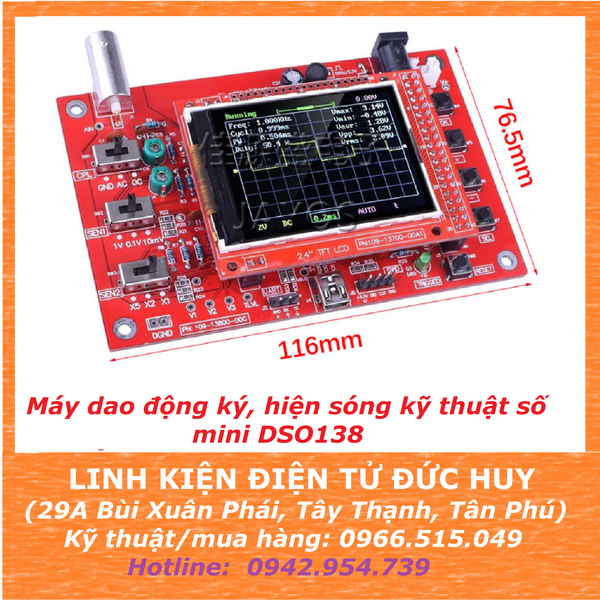

• PCB Size: 117 * 76mm / 4.6 * 3in

• Screen Size: 52 * 40mm / 2 * 1.57in

• Package Size: 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in

• Package Weight: 119g / 4.21oz
