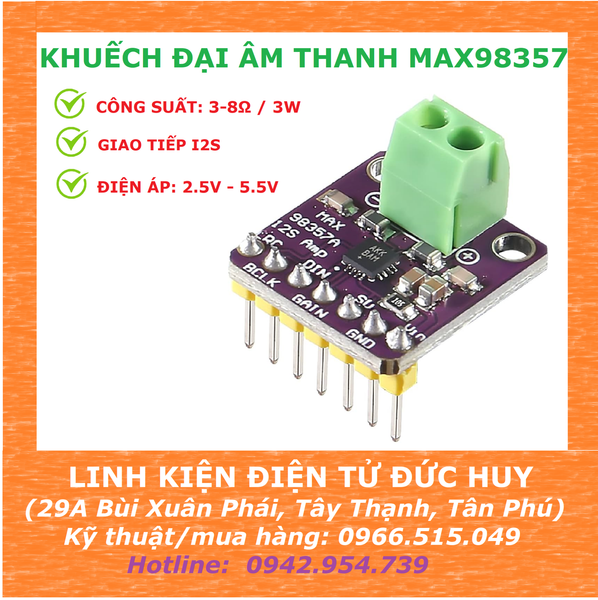

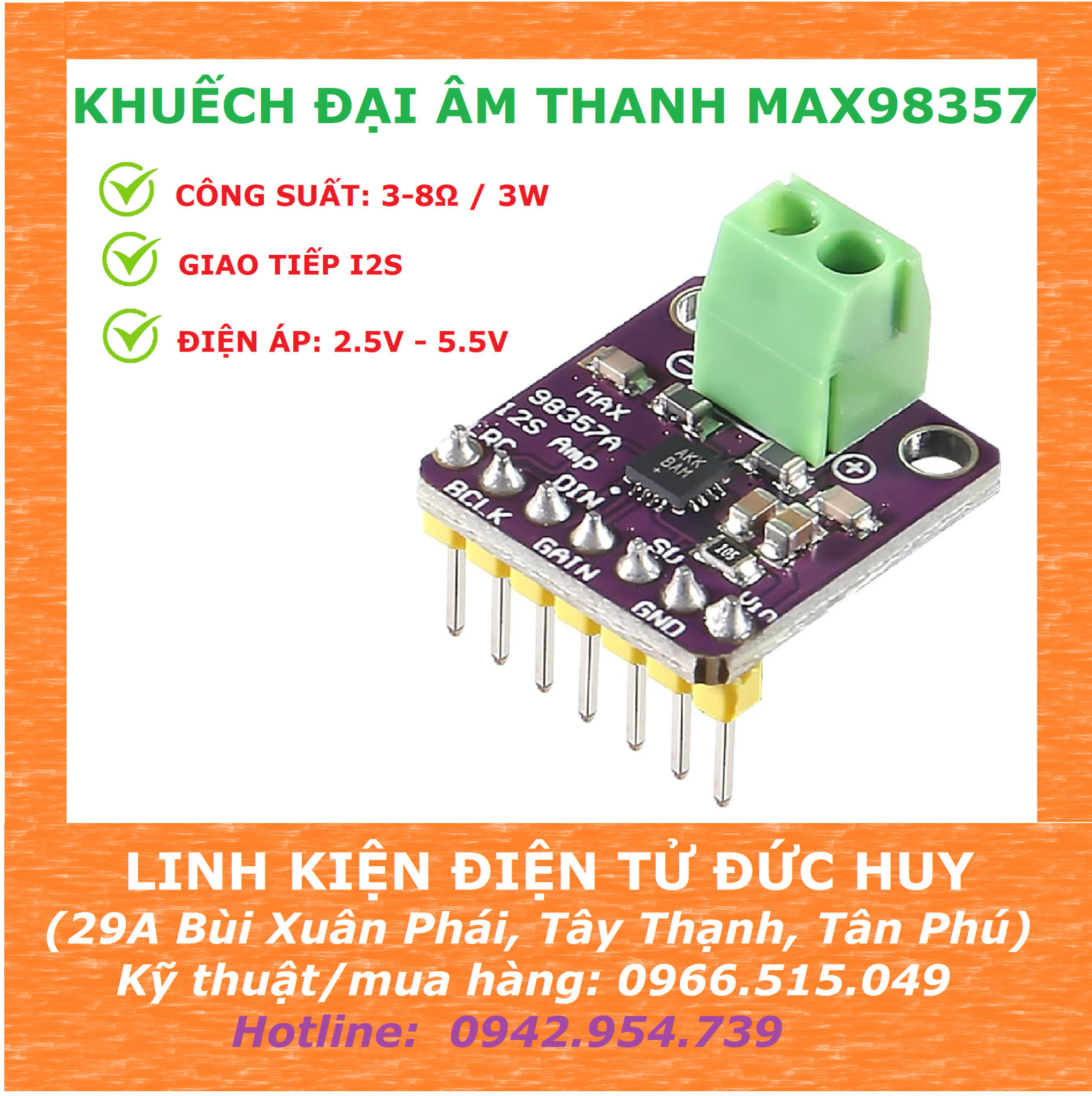

MAX98357 I2S Mạch giải mã DAC và khuếch đại âm thanh
Mã sản phẩm: K10_10Mạch khuếch đại âm thanh MAX98357 là một bộ khuếch đại công suất kỹ thuật số Class D với giao tiếp I2S (Inter-IC Sound). Nó chuyển đổi tín hiệu âm thanh kỹ thuật số sang tín hiệu analog và khuếch đại âm thanh trực tiếp đến loa. Điều này giúp...
35,000₫
Hàng còn: 41
Số lượng
1
Tiêu đề
Dịch vụ & Khuyến mãi
Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng
Giảm 5k cho đơn hàng trên 300k đồng
Giảm 10k cho đơn hàng trên 500k đồng
Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng
Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.
Chi tiết sản phẩm
Mạch khuếch đại âm thanh MAX98357 là một bộ khuếch đại công suất kỹ thuật số Class D với giao tiếp I2S (Inter-IC Sound). Nó chuyển đổi tín hiệu âm thanh kỹ thuật số sang tín hiệu analog và khuếch đại âm thanh trực tiếp đến loa. Điều này giúp loại bỏ nhu cầu về DAC (Digital-to-Analog Converter) riêng biệt trong nhiều ứng dụng âm thanh.
- Hiệu suất cao: Với thiết kế Class D, mạch có hiệu suất chuyển đổi năng lượng cao, lên đến 92%, giúp tiết kiệm pin trong các ứng dụng di động.
- Chất lượng âm thanh tốt: Được tích hợp bộ lọc chống nhiễu và chức năng giảm tiếng ồn, mạch MAX98357 đảm bảo chất lượng âm thanh rõ ràng và trong trẻo.
- Giao tiếp I2S: I2S là giao tiếp phổ biến trong việc truyền tín hiệu âm thanh số, giúp mạch dễ dàng tích hợp với các vi điều khiển như ESP32, Raspberry Pi.
- Tiết kiệm năng lượng: Với công suất tối đa 3.2W, mạch tiêu thụ năng lượng rất ít, phù hợp cho các thiết bị chạy pin.
- Khả năng khuếch đại mạnh mẽ: Mạch có thể khuếch đại âm thanh lên mức công suất đủ lớn để điều khiển các loa nhỏ, phù hợp cho các ứng dụng như loa thông minh, hệ thống thông báo, hoặc thiết bị nghe nhạc di động.
THÔNG SỐ KỸ THUẬT
- Nguồn cung cấp (2,5V đến 5,5V)
- Công suất đầu ra 3,2W / 4Ω ở mức 5V
- Dòng điện tĩnh 2,4mA
- Hiệu suất 92% (RL = 8Ω, POUT = 1W)
- Tốc độ mẫu từ 8kHz đến 96kHz
- 77dB PSRR ở 1kHz
- Bảo vệ quá nhiệt và ngắn mạch
Một số lưu ý khi sử dụng mạch MAX98357
- Sử dụng nguồn cung cấp ổn định để tránh làm nhiễu tín hiệu âm thanh.
- Tránh kết nối loa có trở kháng quá thấp (dưới 4 ohm) để bảo vệ mạch.
- Đảm bảo các chân I2S được kết nối chính xác để tránh lỗi trong quá trình truyền dữ liệu âm thanh.
LINK TẢI THƯ VIỆN, CODE VÀ SƠ ĐỒ
NHẤP VÀO ĐÂY ĐỂ TẢI VỀ <<=== NHẤP VÀO

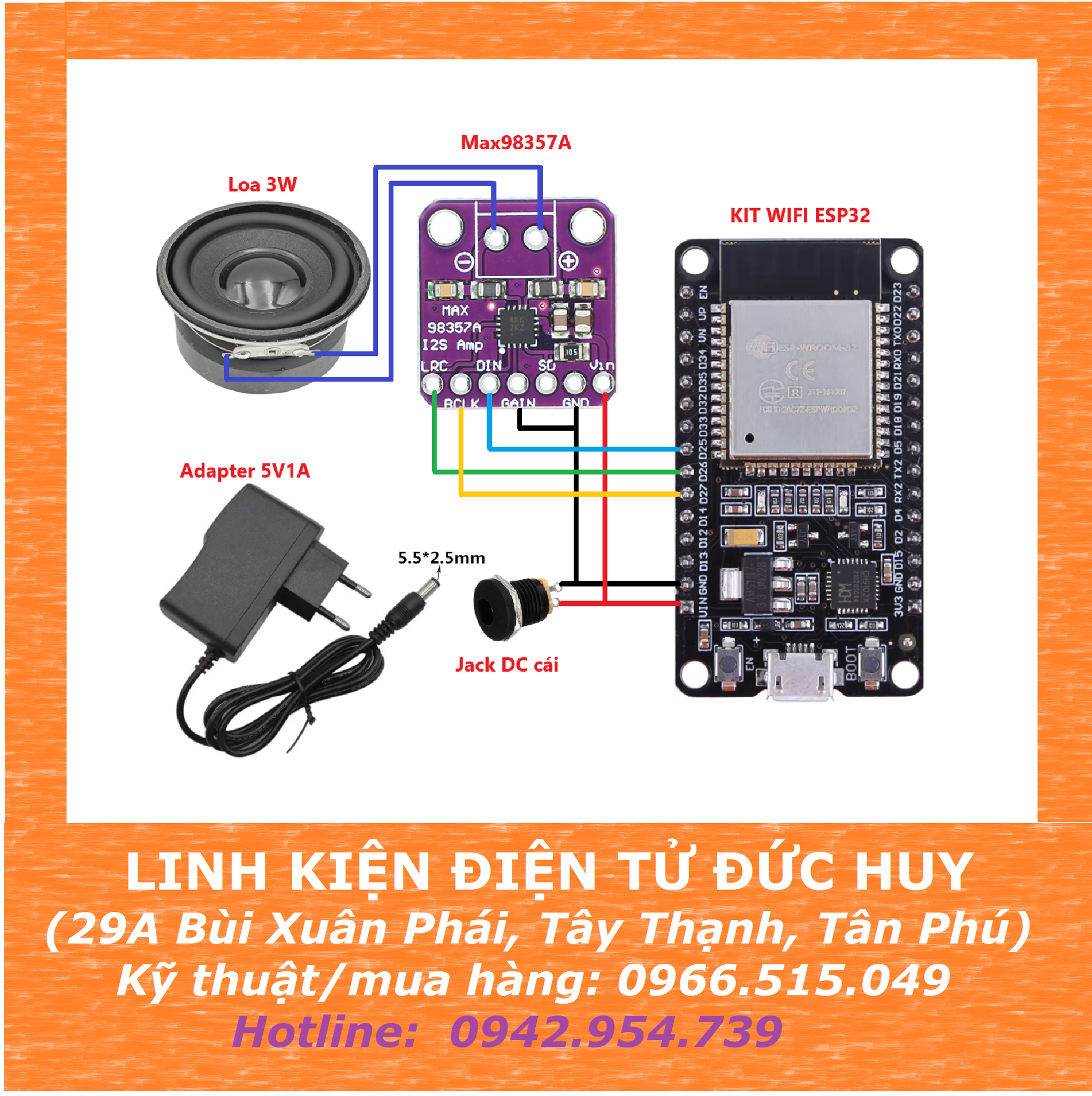

SƠ ĐỒ KẾT NỐI ESP32 VỚI MAX98357
CODE TEST ESP32 VỚI MAX98357 PHÁT NHẠC THÔNG QUA BLUETOOTH
#include "ESP_I2S.h"
#include "BluetoothA2DPSink.h"
const uint8_t I2S_SCK = 27; /* Audio data bit clock */
const uint8_t I2S_WS = 26; /* Audio data left and right clock */
const uint8_t I2S_SDOUT = 25; /* ESP32 audio data output (to speakers) */
I2SClass i2s;
BluetoothA2DPSink a2dp_sink(i2s);
void setup() {
i2s.setPins(I2S_SCK, I2S_WS, I2S_SDOUT);
if (!i2s.begin(I2S_MODE_STD, 44100, I2S_DATA_BIT_WIDTH_16BIT, I2S_SLOT_MODE_STEREO, I2S_STD_SLOT_BOTH)) {
Serial.println("Failed to initialize I2S!");
while (1); // do nothing
}
a2dp_sink.start("ESP32_SPEAKER");
}
void loop() {
}
====> SAU KHI NẠP CODE XONG LẤY ĐIỆN THOẠI KẾT NỐI BLUETOOTH VỚI TÊN " ESP32_SPEAKER " SAU ĐÓ BẬT NHẠC KIỂM TRA KẾT QUẢ NHÉ
