MAX9814 khuếch đại âm thanh MICRO có bộ AGC (auto gain control)

Là bộ khuếch đại âm thanh được cải tiến hoàn toàn so với các bộ khuếch đại âm thanh trước đây, chức năng AGC trong bộ khuếcch đại tức là tự động cân chỉnh âm thanh đầu vào sao cho các tín hiệu âm thanh lớn sẽ được tự động giảm bớt, và những âm thanh xa, yếu sẽ được tự động khuếch đại tăng lên.

Được ứng dụng nhiều trong các thiết bị: ghi âm cầm tay chất lượng cao, máy quay phim kỹ thuật số, các thiết bị giải trí karaoke....

Thông số kỹ thuật:

• Điện áp cung cấp: 2.7v-5.5v
• Dòng điện: 3mA
• Đầu ra: 2Vpp trên độ lệch 1.25V
• Đáp ứng tần số: 20Hz - 20 KHz
• Khuếch đại tự động, có thể chọn độ khuếch đại từ 40dB, 50dB hoặc 60dB qua kết nối chân Gain và VCC hoặc GND hoặc thả nổi.
• Dải nhiệt độ làm việc ổn đinh: -40 - 85ºC

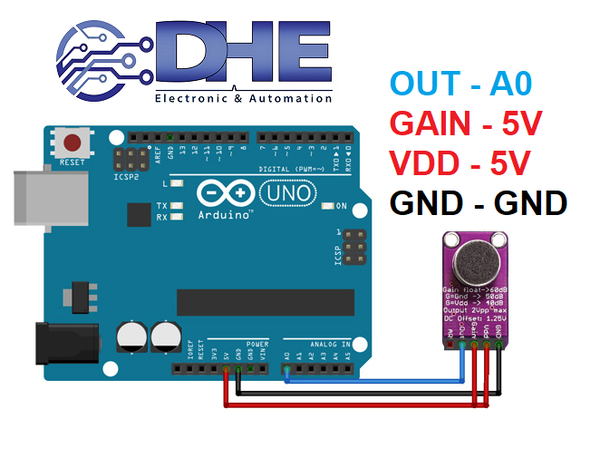

SƠ ĐỒ KẾT NỐI MAX9814 VỚI ARDUINO

CODE TEST MAX9814 VỚI ARDUINO

void setup() {

  Serial.begin(9600);

}

void loop() {

  int sensorValue = analogRead(A0);

  Serial.println(sensorValue);

  }
