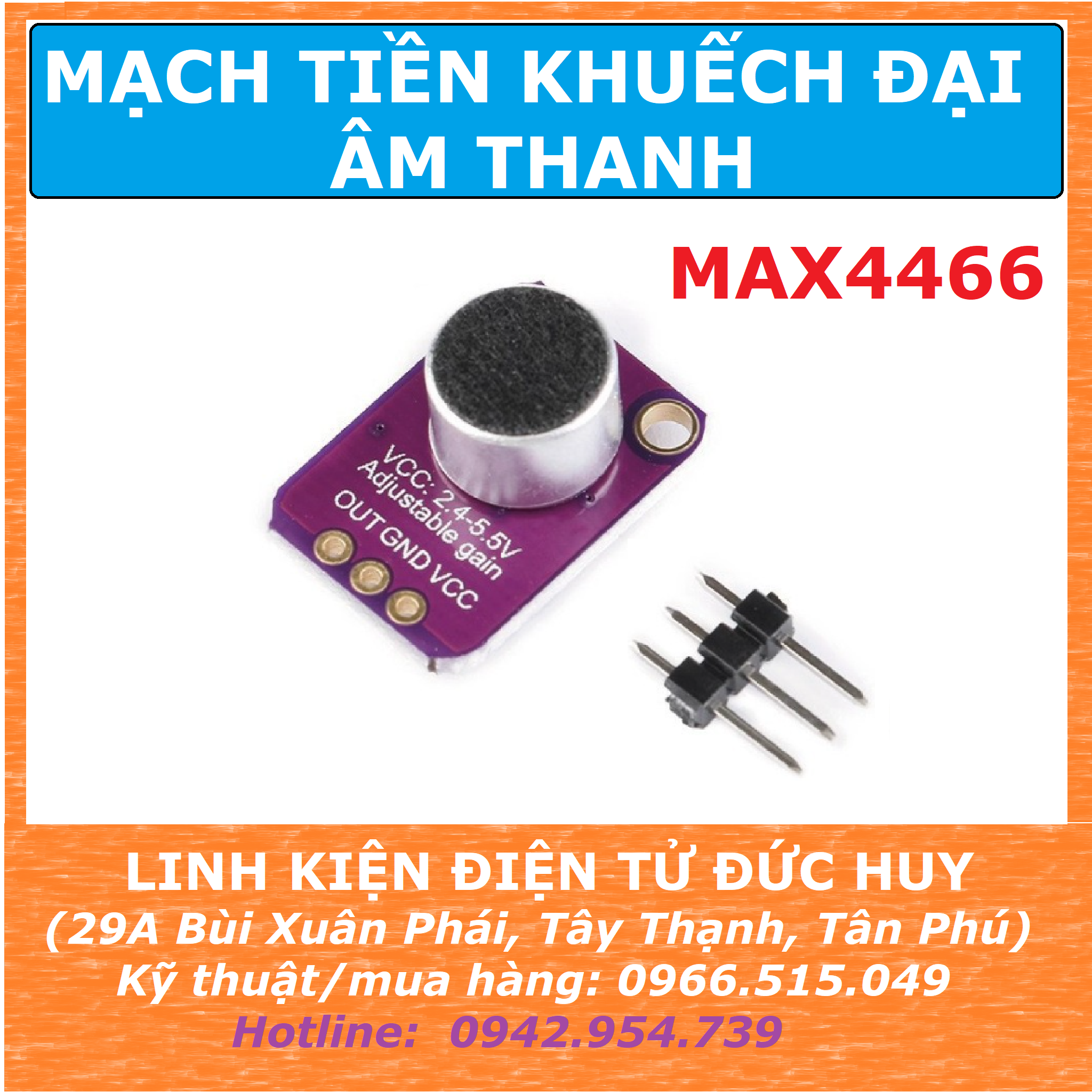

MAX4466 mạch tiền khuếch đại âm thanh MICRO (không có bộ AGC)

Là bộ tiền khuếch đại micro (tức là khuếch đại tín hiệu mà micro nhận được trước khi đưa vào xử lý)

Là bộ khuếch đại được tối ưu hóa giữa tín hiệu băng thông khuếch đại lên đến 200khz nhưng dòng điện và điện áp cung cấp rât thấp 24uA cho 200kHz, rất tiết kiệm điện năng.

Được ứng dụng rất nhiều trong sản phẩm kỹ thuật số: điện thoại di động, hệ thống nhận dạng giọng nói, thiết bị máy vi tính cầm tay....

THÔNG SỐ KỸ THUẬT

Điện áp cung cấp: 2.4 - 5.5V

Hai phiên bản MAX4467/MAX4468 khi ở chế độ duy trì chỉ tiêu thụ dòng điện 5nA, rất tiết kiệm điện năng.

Khuếch đại tần số lên đến: 600khz

Hoạt động ổn định ở nhiệt độ: -40 - 85ºC.

Excellent Power-Supply Rejection Ratio: 112dB

Excellent Common-Mode Rejection Ratio: 126dB

High AVOL: 125dB (RL = 100kΩ)

Rail-to-Rail Outputs

Low 24µA Quiescent Supply Current

Gain Bandwidth Product:
200kHz (MAX4465/MAX4467/MAX4469)
600kHz AV ≥ 5 (MAX4466/MAX4468)

SƠ ĐỒ KẾT NỐI MAX4466 VỚI ARDUINO

CODE TEST MAX4466 VỚI ARDUINO

const int sampleWindow = 50;  // Sample window width in mS (50 mS = 20Hz)

int const AMP_PIN = A0;       // Preamp output pin connected to A0

unsigned int sample;

void setup()

{

  Serial.begin(9600);

}

void loop()

{

  unsigned long startMillis = millis(); // Start of sample window

  unsigned int peakToPeak = 0;   // peak-to-peak level

  unsigned int signalMax = 0;

  unsigned int signalMin = 1024;

  // collect data for 50 mS and then plot data

  while (millis() - startMillis < sampleWindow)

  {

    sample = analogRead(AMP_PIN);

    if (sample < 1024)  // toss out spurious readings

    {

      if (sample > signalMax)

      {

        signalMax = sample;  // save just the max levels

      }

      else if (sample < signalMin)

      {

        signalMin = sample;  // save just the min levels

      }

    }

  }

  peakToPeak = signalMax - signalMin;

  Serial.println(peakToPeak);

}
