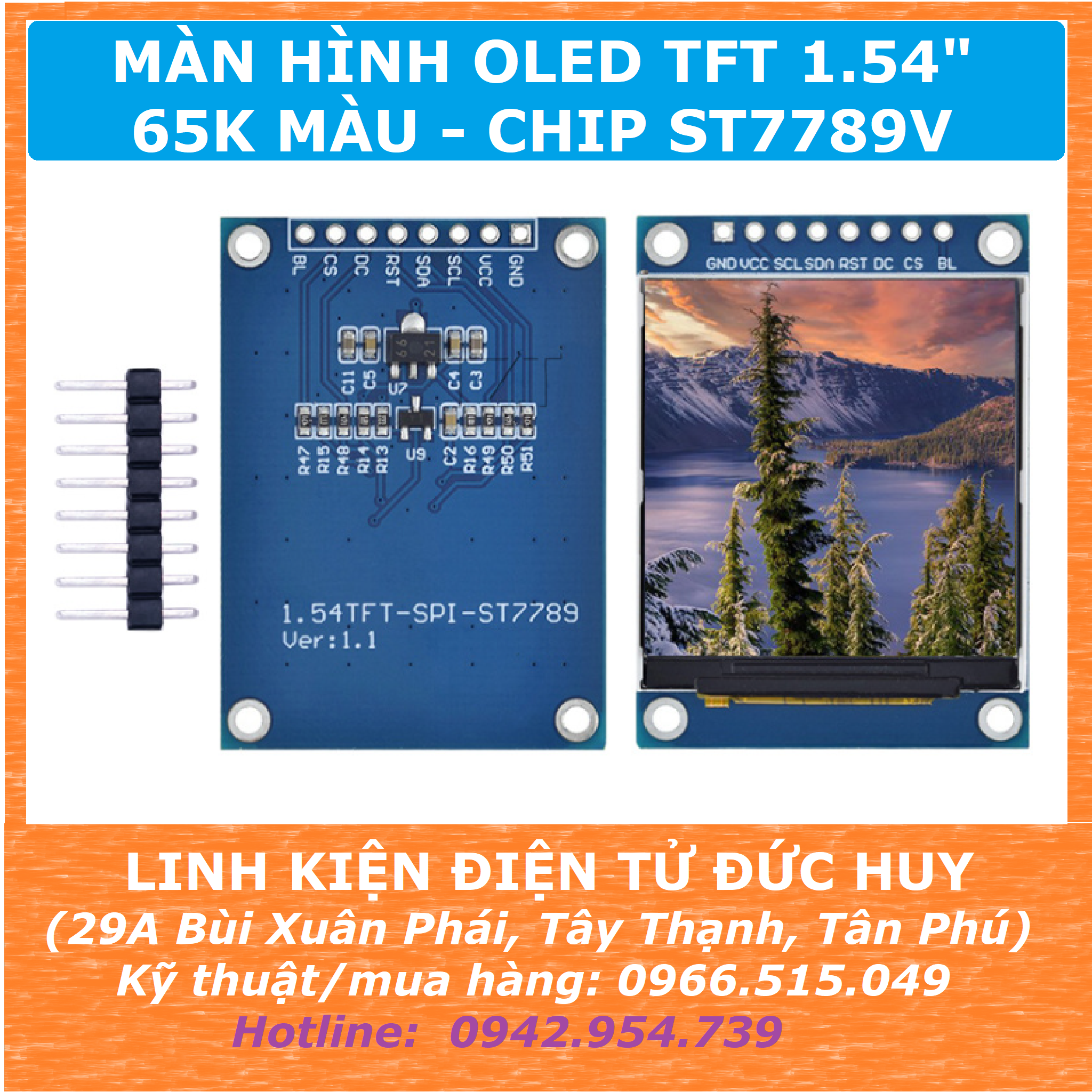

MÀN HÌNH OLED TFT 65K MÀU 1.54 INCH ( 240 x 240px)

THÔNG SỐ KỸ THUẬT:

• Trình điều khiển: ST7789V
• Giao diện: SPI
• Màu hiển thị: 65K màu
• Độ phân giải: 240x240
• Đèn nền: LED
• Điện áp hoạt động: 3.3V HOẶC 5V

CÁCH KẾT NỐI TFT VỚI ARDUINO

VDD - 5V

GND - GND

SDA - D11

SCL - D13

CS - D10

DC - D8

RST - D9

VIDEO TEST OLED TFT:

CODE TEST TFT 1.54INCH

#include <Adafruit_GFX.h>    // Core graphics library

#include <Adafruit_ST7789.h> // Hardware-specific library for ST7789

#include <SPI.h>

  #define TFT_CS        10

  #define TFT_RST        9

  #define TFT_DC         8

Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_RST);

float p = 3.1415926;

void setup(void) {

  Serial.begin(9600);

  Serial.print(F("Hello! ST77xx TFT Test"));

  tft.init(240, 240);           // Init ST7789 240x240

  Serial.println(F("Initialized"));

  uint16_t time = millis();

  tft.fillScreen(ST77XX_BLACK);

  time = millis() - time;

  Serial.println(time, DEC);

  delay(500);

  tft.fillScreen(ST77XX_BLACK);

  tft.setTextColor(ST77XX_BLACK);

  tft.println("");

  tft.setTextColor(ST77XX_GREEN);

  tft.setTextSize(2);

  tft.println("    DIEN TU DUC HUY");

  tft.setTextColor(ST77XX_BLACK);

  tft.println("");

  tft.setTextColor(ST77XX_YELLOW);

  tft.setTextSize(2);

  tft.println("  XIN CHAO QUY KHACH");

  tft.setTextColor(ST77XX_BLACK);

  tft.println("");

  tft.setTextColor(ST77XX_MAGENTA);

  tft.setTextSize(2);

  tft.println("HAN HANH DUOC PHUC VU");

  delay(6000);

  tftPrintTest();

  delay(4000);

  tft.drawPixel(240, 240, ST77XX_GREEN);

  delay(500);

  testlines(ST77XX_YELLOW);

  delay(500);

  testfastlines(ST77XX_RED, ST77XX_BLUE);

  delay(500);

  testdrawrects(ST77XX_GREEN);

  delay(500);

  testfillrects(ST77XX_YELLOW, ST77XX_MAGENTA);

  delay(500);

  tft.fillScreen(ST77XX_BLACK);

  testfillcircles(10, ST77XX_BLUE);

  testdrawcircles(10, ST77XX_WHITE);

  delay(500);

  testroundrects();

  delay(500);

  testtriangles();

  delay(500);

  mediabuttons();

  delay(500);

  Serial.println("done");

  delay(1000);

}

void loop() {

  tft.invertDisplay(true);

  delay(500);

  tft.invertDisplay(false);

  delay(500);

}

void testlines(uint16_t color) {

  tft.fillScreen(ST77XX_BLACK);

  for (int16_t x=0; x < 240; x+=6) {

    tft.drawLine(0, 0, x, 240-1, color);

    delay(0);

  }

  for (int16_t y=0; y < 240; y+=6) {

    tft.drawLine(0, 0, 240-1, y, color);

    delay(0);

  }

  tft.fillScreen(ST77XX_BLACK);

  for (int16_t x=0; x < 240; x+=6) {

    tft.drawLine(240-1, 0, x, 240-1, color);

    delay(0);

  }

  for (int16_t y=0; y < 240; y+=6) {

    tft.drawLine(240-1, 0, 0, y, color);

    delay(0);

  }

  tft.fillScreen(ST77XX_BLACK);

  for (int16_t x=0; x < 240; x+=6) {

    tft.drawLine(0, 240-1, x, 0, color);

    delay(0);

  }

  for (int16_t y=0; y < 240; y+=6) {

    tft.drawLine(0, 240-1, 240-1, y, color);

    delay(0);

  }

  tft.fillScreen(ST77XX_BLACK);

  for (int16_t x=0; x < 240; x+=6) {

    tft.drawLine(240-1, 240-1, x, 0, color);

    delay(0);

  }

  for (int16_t y=0; y < 240; y+=6) {

    tft.drawLine(240-1, 240-1, 0, y, color);

    delay(0);

  }

}

void testdrawtext(char *text, uint16_t color) {

  tft.setCursor(0, 0);

  tft.setTextColor(color);

  tft.setTextWrap(true);

  tft.print(text);

}

void testfastlines(uint16_t color1, uint16_t color2) {

  tft.fillScreen(ST77XX_BLACK);

  for (int16_t y=0; y < 240; y+=5) {

    tft.drawFastHLine(0, y, 240, color1);

  }

  for (int16_t x=0; x < 240; x+=5) {

    tft.drawFastVLine(x, 0, 240, color2);

  }

}

void testdrawrects(uint16_t color) {

  tft.fillScreen(ST77XX_BLACK);

  for (int16_t x=0; x < 240; x+=6) {

    tft.drawRect(240/2 -x/2, 240/2 -x/2 , x, x, color);

  }

}

void testfillrects(uint16_t color1, uint16_t color2) {

  tft.fillScreen(ST77XX_BLACK);

  for (int16_t x=240-1; x > 6; x-=6) {

    tft.fillRect(240/2 -x/2, 240/2 -x/2 , x, x, color1);

    tft.drawRect(240/2 -x/2, 240/2 -x/2 , x, x, color2);

  }

}

void testfillcircles(uint8_t radius, uint16_t color) {

  for (int16_t x=radius; x < 240; x+=radius*2) {

    for (int16_t y=radius; y < 240; y+=radius*2) {

      tft.fillCircle(x, y, radius, color);

    }

  }

}

void testdrawcircles(uint8_t radius, uint16_t color) {

  for (int16_t x=0; x < 240+radius; x+=radius*2) {

    for (int16_t y=0; y < 240+radius; y+=radius*2) {

      tft.drawCircle(x, y, radius, color);

    }

  }

}

void testtriangles() {

  tft.fillScreen(ST77XX_BLACK);

  uint16_t color = 0xF800;

  int t;

  int w = 240/2;

  int x = 240-1;

  int y = 0;

  int z = 240;

  for(t = 0 ; t <= 15; t++) {

    tft.drawTriangle(w, y, y, x, z, x, color);

    x-=4;

    y+=4;

    z-=4;

    color+=100;

  }

}

void testroundrects() {

  tft.fillScreen(ST77XX_BLACK);

  uint16_t color = 100;

  int i;

  int t;

  for(t = 0 ; t <= 4; t+=1) {

    int x = 0;

    int y = 0;

    int w = 240-2;

    int h = 240-2;

    for(i = 0 ; i <= 16; i+=1) {

      tft.drawRoundRect(x, y, w, h, 5, color);

      x+=2;

      y+=3;

      w-=4;

      h-=6;

      color+=1100;

    }

    color+=100;

  }

}

void tftPrintTest() {

  tft.setTextWrap(false);

  tft.fillScreen(ST77XX_BLACK);

  tft.setCursor(0, 30);

  tft.setTextColor(ST77XX_RED);

  tft.setTextSize(2);

  tft.println("Hello World!");

  tft.setTextColor(ST77XX_YELLOW);

  tft.setTextSize(1);

  tft.println("Hello World!");

  tft.setTextColor(ST77XX_GREEN);

  tft.setTextSize(1);

  tft.println("Hello World!");

  tft.setTextColor(ST77XX_BLUE);

  tft.setTextSize(1);

  tft.print(1234.567);

  delay(1500);

  tft.setCursor(0, 0);

  tft.fillScreen(ST77XX_BLACK);

  tft.setTextColor(ST77XX_WHITE);

  tft.setTextSize(0);

  tft.println("Hello World!");

  tft.setTextSize(1);

  tft.setTextColor(ST77XX_GREEN);

  tft.print(p, 6);

  tft.println(" Want pi?");

  tft.println(" ");

  tft.print(8675309, HEX); // print 8,675,309 out in HEX!

  tft.println(" Print HEX!");

  tft.println(" ");

  tft.setTextColor(ST77XX_WHITE);

  tft.println("Sketch has been");

  tft.println("running for: ");

  tft.setTextColor(ST77XX_MAGENTA);

  tft.print(millis() / 1000);

  tft.setTextColor(ST77XX_WHITE);

  tft.print(" seconds.");

}

void mediabuttons() {

  // play

  tft.fillScreen(ST77XX_BLACK);

  tft.fillRoundRect(25, 10, 78, 60, 8, ST77XX_WHITE);

  tft.fillTriangle(42, 20, 42, 60, 90, 40, ST77XX_RED);

  delay(500);

  // pause

  tft.fillRoundRect(25, 90, 78, 60, 8, ST77XX_WHITE);

  tft.fillRoundRect(39, 98, 20, 45, 5, ST77XX_GREEN);

  tft.fillRoundRect(69, 98, 20, 45, 5, ST77XX_GREEN);

  delay(500);

  // play color

  tft.fillTriangle(42, 20, 42, 60, 90, 40, ST77XX_BLUE);

  delay(50);

  // pause color

  tft.fillRoundRect(39, 98, 20, 45, 5, ST77XX_RED);

  tft.fillRoundRect(69, 98, 20, 45, 5, ST77XX_RED);

  // play color

  tft.fillTriangle(42, 20, 42, 60, 90, 40, ST77XX_GREEN);

}
