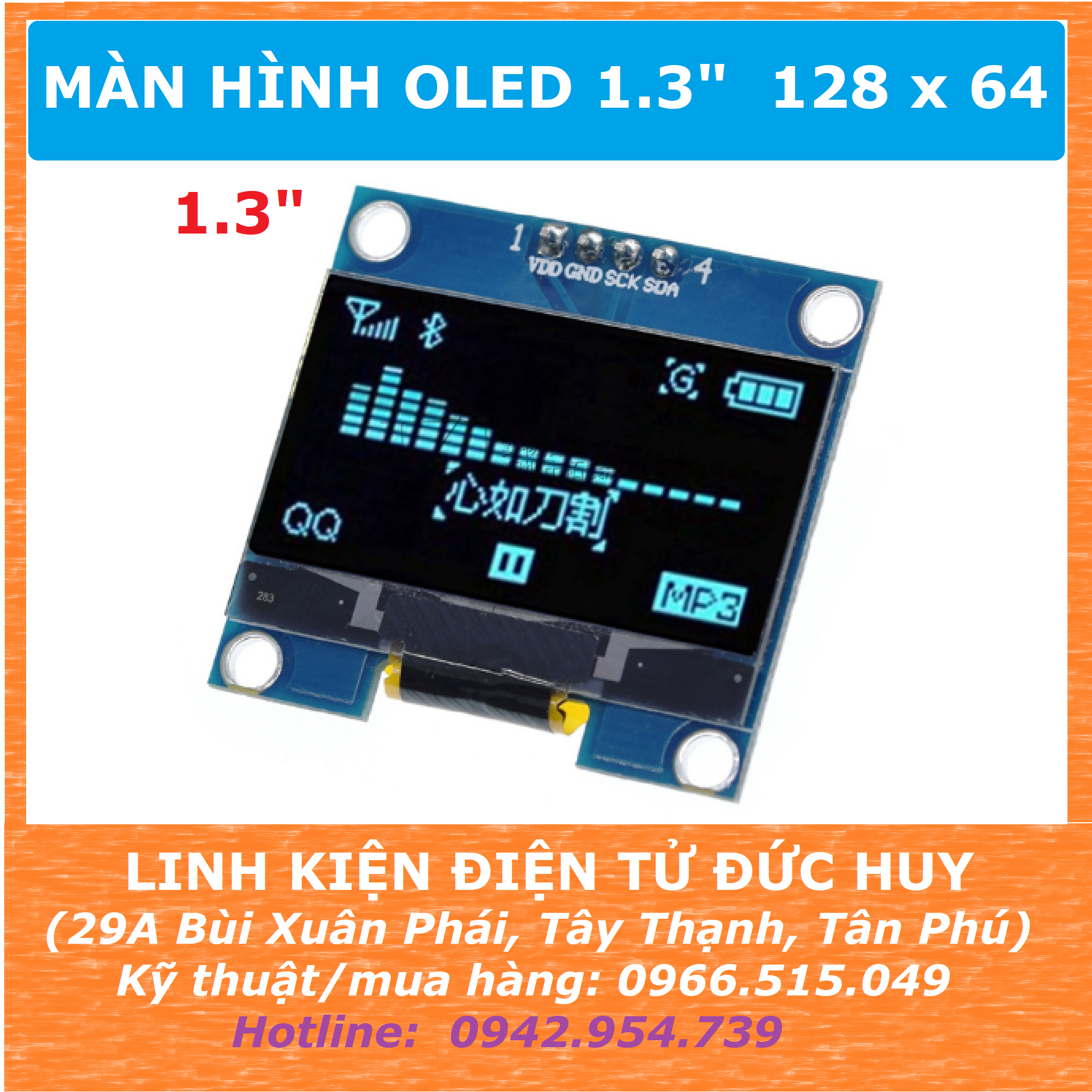

MÀN HÌNH OLED 1.3'' GIAO TIẾP I2C 128 X 64 SH1106

Thường được sử dụng làm màn hình hiển thị cho các dự án điện tử khác nhau, vì yếu tố hình thức nhỏ và chức năng kết hợp của chúng giúp bạn tiết kiệm các chân I/O trên bộ vi điều khiển của mình như màn hình phụ của điện thoại di động, máy nghe nhạc MP3 và máy tính, v.v.

THÔNG SỐ KỸ THUẬT:

• Kích thước màn hình: 1.3”

• Kích thước màn hình: 35 x 33 mm

• Độ phân giải: 128 x 64 pixel

• Điện áp cung cấp: 3 – 5 V

• Kích thước mô-đun: 27 x 27 x 3,5 mm

• Phạm vi nhiệt độ hoạt động rộng: -40°C đến 85°C

SƠ ĐỒ KẾT NỐI OLED VỚI ARDUINO:

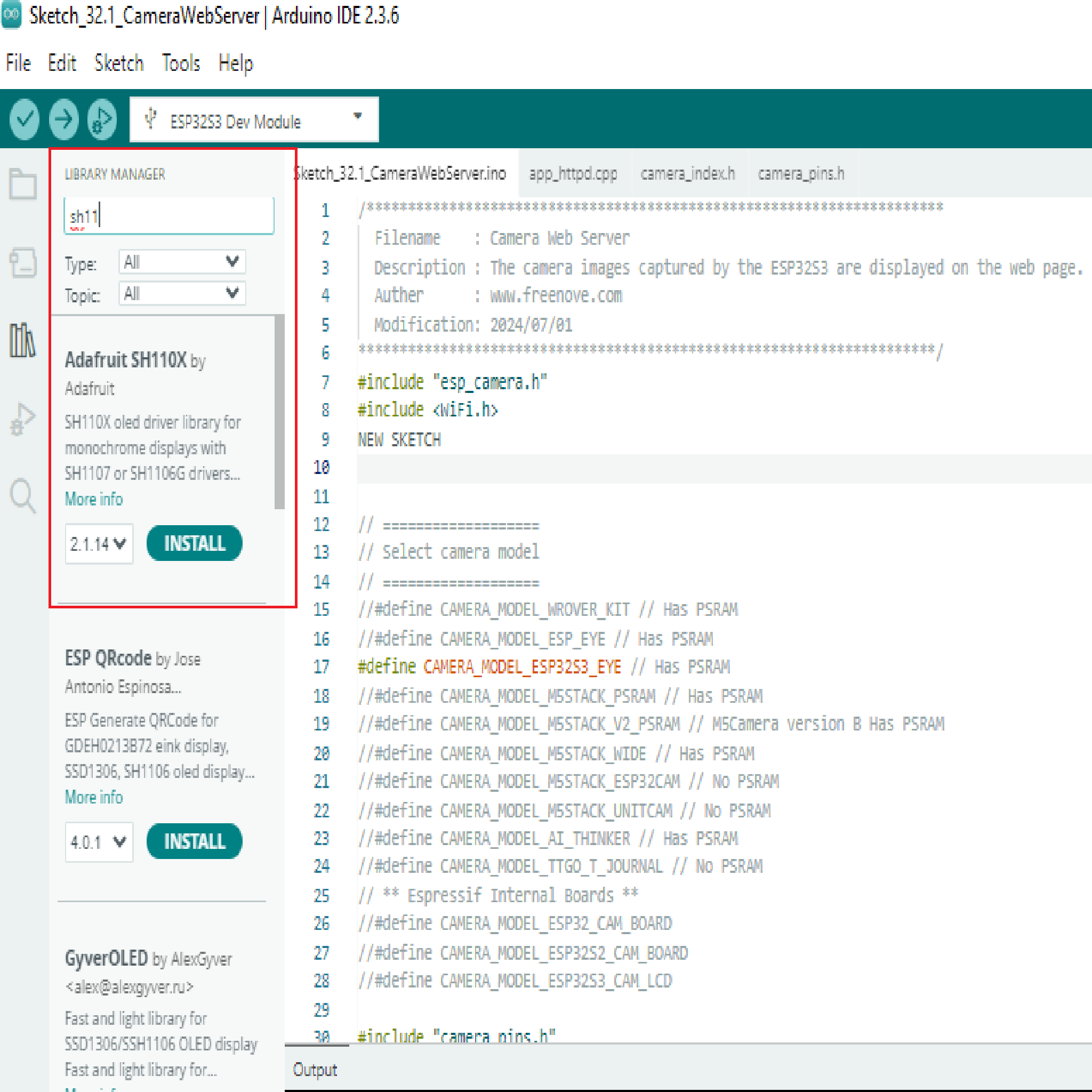

CÀI ĐẶT THƯ VIỆN CHO ARDUINO:

/*********************************************************************

  This is an example for our Monochrome OLEDs based on SH110X drivers

  This example is for a 128x64 size display using I2C to communicate

  3 pins are required to interface (2 I2C and one reset)

  Adafruit invests time and resources providing this open source code,

  please support Adafruit and open-source hardware by purchasing

  products from Adafruit!

  Written by Limor Fried/Ladyada  for Adafruit Industries.

  BSD license, check license.txt for more information

  All text above, and the splash screen must be included in any redistribution

  i2c SH1106 modified by Rupert Hirst  12/09/21

*********************************************************************/

#include <SPI.h>

#include <Wire.h>

#include <Adafruit_GFX.h>

#include <Adafruit_SH110X.h>

/* Uncomment the initialize the I2C address , uncomment only one, If you get a totally blank screen try the other*/

#define i2c_Address 0x3c //initialize with the I2C addr 0x3C Typically eBay OLED's

                         // e.g. the one with GM12864-77 written on it

//#define i2c_Address 0x3d //initialize with the I2C addr 0x3D Typically Adafruit OLED's

#define SCREEN_WIDTH 128 // OLED display width, in pixels

#define SCREEN_HEIGHT 64 // OLED display height, in pixels

#define OLED_RESET -1   //   QT-PY / XIAO

Adafruit_SH1106G display = Adafruit_SH1106G(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

#define NUMFLAKES 10

#define XPOS 0

#define YPOS 1

#define DELTAY 2

#define LOGO16_GLCD_HEIGHT 16

#define LOGO16_GLCD_WIDTH  16

static const unsigned char PROGMEM logo16_glcd_bmp[] =

{ 0b00000000, 0b11000000,

  0b00000001, 0b11000000,

  0b00000001, 0b11000000,

  0b00000011, 0b11100000,

  0b11110011, 0b11100000,

  0b11111110, 0b11111000,

  0b01111110, 0b11111111,

  0b00110011, 0b10011111,

  0b00011111, 0b11111100,

  0b00001101, 0b01110000,

  0b00011011, 0b10100000,

  0b00111111, 0b11100000,

  0b00111111, 0b11110000,

  0b01111100, 0b11110000,

  0b01110000, 0b01110000,

  0b00000000, 0b00110000

};

void testdrawbitmap(const uint8_t *bitmap, uint8_t w, uint8_t h);

void testdrawchar(void);

void testdrawcircle(void);

void testfillrect(void);

void testdrawtriangle(void);

void testfilltriangle(void);

void testdrawroundrect(void);

void testfillroundrect(void);

void testdrawrect(void);

void testdrawline();

void setup()   {

  Serial.begin(9600);

  // Show image buffer on the display hardware.

  // Since the buffer is intialized with an Adafruit splashscreen

  // internally, this will display the splashscreen.

  delay(250); // wait for the OLED to power up

  display.begin(i2c_Address, true); // Address 0x3C default

 //display.setContrast (0); // dim display

  display.display();

  delay(2000);

  // Clear the buffer.

  display.clearDisplay();

  // draw a single pixel

  display.drawPixel(10, 10, SH110X_WHITE);

  // Show the display buffer on the hardware.

  // NOTE: You _must_ call display after making any drawing commands

  // to make them visible on the display hardware!

  display.display();

  delay(2000);

  display.clearDisplay();

  // draw many lines

  testdrawline();

  display.display();

  delay(2000);

  display.clearDisplay();

  // draw rectangles

  testdrawrect();

  display.display();

  delay(2000);

  display.clearDisplay();

  // draw multiple rectangles

  testfillrect();

  display.display();

  delay(2000);

  display.clearDisplay();

  // draw mulitple circles

  testdrawcircle();

  display.display();

  delay(2000);

  display.clearDisplay();

  // draw a SH110X_WHITE circle, 10 pixel radius

  display.fillCircle(display.width() / 2, display.height() / 2, 10, SH110X_WHITE);

  display.display();

  delay(2000);

  display.clearDisplay();

  testdrawroundrect();

  delay(2000);

  display.clearDisplay();

  testfillroundrect();

  delay(2000);

  display.clearDisplay();

  testdrawtriangle();

  delay(2000);

  display.clearDisplay();

  testfilltriangle();

  delay(2000);

  display.clearDisplay();

  // draw the first ~12 characters in the font

  testdrawchar();

  display.display();

  delay(2000);

  display.clearDisplay();

  // text display tests

  display.setTextSize(1);

  display.setTextColor(SH110X_WHITE);

  display.setCursor(0, 0);

  display.println("Failure is always an option");

  display.setTextColor(SH110X_BLACK, SH110X_WHITE); // 'inverted' text

  display.println(3.141592);

  display.setTextSize(2);

  display.setTextColor(SH110X_WHITE);

  display.print("0x"); display.println(0xDEADBEEF, HEX);

  display.display();

  delay(2000);

  display.clearDisplay();

  // miniature bitmap display

  display.drawBitmap(30, 16,  logo16_glcd_bmp, 16, 16, 1);

  display.display();

  delay(1);

  // invert the display

  display.invertDisplay(true);

  delay(1000);

  display.invertDisplay(false);

  delay(1000);

  display.clearDisplay();

  // draw a bitmap icon and 'animate' movement

  testdrawbitmap(logo16_glcd_bmp, LOGO16_GLCD_HEIGHT, LOGO16_GLCD_WIDTH);

}

void loop() {

}

void testdrawbitmap(const uint8_t *bitmap, uint8_t w, uint8_t h) {

  uint8_t icons[NUMFLAKES][3];

  // initialize

  for (uint8_t f = 0; f < NUMFLAKES; f++) {

    icons[f][XPOS] = random(display.width());

    icons[f][YPOS] = 0;

    icons[f][DELTAY] = random(5) + 1;

    Serial.print("x: ");

    Serial.print(icons[f][XPOS], DEC);

    Serial.print(" y: ");

    Serial.print(icons[f][YPOS], DEC);

    Serial.print(" dy: ");

    Serial.println(icons[f][DELTAY], DEC);

  }

  while (1) {

    // draw each icon

    for (uint8_t f = 0; f < NUMFLAKES; f++) {

      display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, SH110X_WHITE);

    }

    display.display();

    delay(200);

    // then erase it + move it

    for (uint8_t f = 0; f < NUMFLAKES; f++) {

      display.drawBitmap(icons[f][XPOS], icons[f][YPOS], bitmap, w, h, SH110X_BLACK);

      // move it

      icons[f][YPOS] += icons[f][DELTAY];

      // if its gone, reinit

      if (icons[f][YPOS] > display.height()) {

        icons[f][XPOS] = random(display.width());

        icons[f][YPOS] = 0;

        icons[f][DELTAY] = random(5) + 1;

      }

    }

  }

}

void testdrawchar(void) {

  display.setTextSize(1);

  display.setTextColor(SH110X_WHITE);

  display.setCursor(0, 0);

  for (uint8_t i = 0; i < 168; i++) {

    if (i == '\n') continue;

    display.write(i);

    if ((i > 0) && (i % 21 == 0))

      display.println();

  }

  display.display();

  delay(1);

}

void testdrawcircle(void) {

  for (int16_t i = 0; i < display.height(); i += 2) {

    display.drawCircle(display.width() / 2, display.height() / 2, i, SH110X_WHITE);

    display.display();

    delay(1);

  }

}

void testfillrect(void) {

  uint8_t color = 1;

  for (int16_t i = 0; i < display.height() / 2; i += 3) {

    // alternate colors

    display.fillRect(i, i, display.width() - i * 2, display.height() - i * 2, color % 2);

    display.display();

    delay(1);

    color++;

  }

}

void testdrawtriangle(void) {

  for (int16_t i = 0; i < min(display.width(), display.height()) / 2; i += 5) {

    display.drawTriangle(display.width() / 2, display.height() / 2 - i,

                         display.width() / 2 - i, display.height() / 2 + i,

                         display.width() / 2 + i, display.height() / 2 + i, SH110X_WHITE);

    display.display();

    delay(1);

  }

}

void testfilltriangle(void) {

  uint8_t color = SH110X_WHITE;

  for (int16_t i = min(display.width(), display.height()) / 2; i > 0; i -= 5) {

    display.fillTriangle(display.width() / 2, display.height() / 2 - i,

                         display.width() / 2 - i, display.height() / 2 + i,

                         display.width() / 2 + i, display.height() / 2 + i, SH110X_WHITE);

    if (color == SH110X_WHITE) color = SH110X_BLACK;

    else color = SH110X_WHITE;

    display.display();

    delay(1);

  }

}

void testdrawroundrect(void) {

  for (int16_t i = 0; i < display.height() / 2 - 2; i += 2) {

    display.drawRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, display.height() / 4, SH110X_WHITE);

    display.display();

    delay(1);

  }

}

void testfillroundrect(void) {

  uint8_t color = SH110X_WHITE;

  for (int16_t i = 0; i < display.height() / 2 - 2; i += 2) {

    display.fillRoundRect(i, i, display.width() - 2 * i, display.height() - 2 * i, display.height() / 4, color);

    if (color == SH110X_WHITE) color = SH110X_BLACK;

    else color = SH110X_WHITE;

    display.display();

    delay(1);

  }

}

void testdrawrect(void) {

  for (int16_t i = 0; i < display.height() / 2; i += 2) {

    display.drawRect(i, i, display.width() - 2 * i, display.height() - 2 * i, SH110X_WHITE);

    display.display();

    delay(1);

  }

}

void testdrawline() {

  for (int16_t i = 0; i < display.width(); i += 4) {

    display.drawLine(0, 0, i, display.height() - 1, SH110X_WHITE);

    display.display();

    delay(1);

  }

  for (int16_t i = 0; i < display.height(); i += 4) {

    display.drawLine(0, 0, display.width() - 1, i, SH110X_WHITE);

    display.display();

    delay(1);

  }

  delay(250);

  display.clearDisplay();

  for (int16_t i = 0; i < display.width(); i += 4) {

    display.drawLine(0, display.height() - 1, i, 0, SH110X_WHITE);

    display.display();

    delay(1);

  }

  for (int16_t i = display.height() - 1; i >= 0; i -= 4) {

    display.drawLine(0, display.height() - 1, display.width() - 1, i, SH110X_WHITE);

    display.display();

    delay(1);

  }

  delay(250);

  display.clearDisplay();

  for (int16_t i = display.width() - 1; i >= 0; i -= 4) {

    display.drawLine(display.width() - 1, display.height() - 1, i, 0, SH110X_WHITE);

    display.display();

    delay(1);

  }

  for (int16_t i = display.height() - 1; i >= 0; i -= 4) {

    display.drawLine(display.width() - 1, display.height() - 1, 0, i, SH110X_WHITE);

    display.display();

    delay(1);

  }

  delay(250);

  display.clearDisplay();

  for (int16_t i = 0; i < display.height(); i += 4) {

    display.drawLine(display.width() - 1, 0, 0, i, SH110X_WHITE);

    display.display();

    delay(1);

  }

  for (int16_t i = 0; i < display.width(); i += 4) {

    display.drawLine(display.width() - 1, 0, i, display.height() - 1, SH110X_WHITE);

    display.display();

    delay(1);

  }

  delay(250);

}
