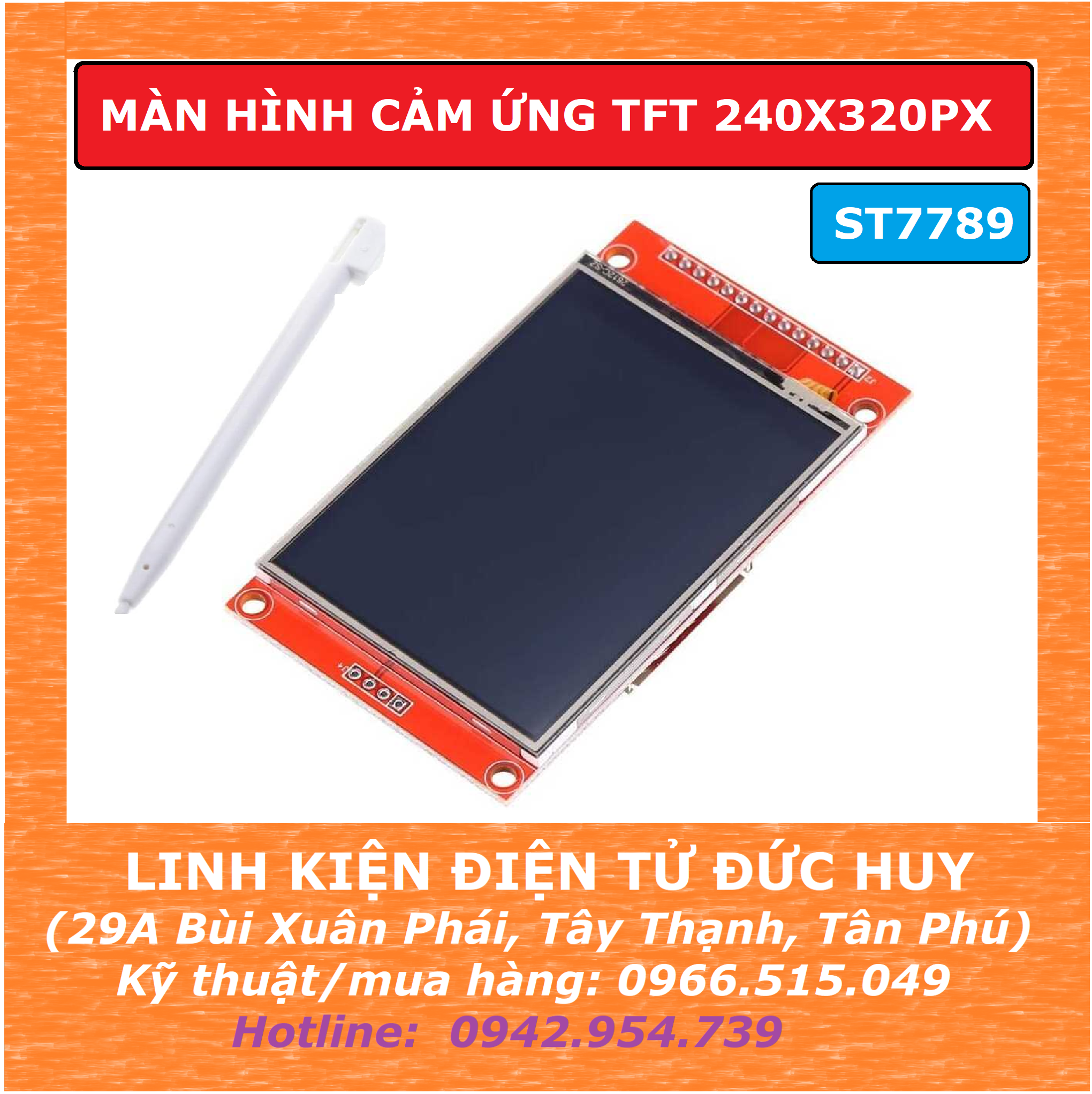

MÀN HÌNH CẢM ỨNG TFT 2.4", 240X320 PIXEL, SPI DRIVER ST7789

THÔNG SỐ KỸ THUẬT

• Nguồn : 3.3 ~ 5V
• Chip điều khiển : ST7789
• Độ phân giải : 240 x 320 pixel
• Màu sắc : 18 bit , lên đến 262,000 màu
• Loại cảm ứng : điện trở
• Đèn nền : LED trắng

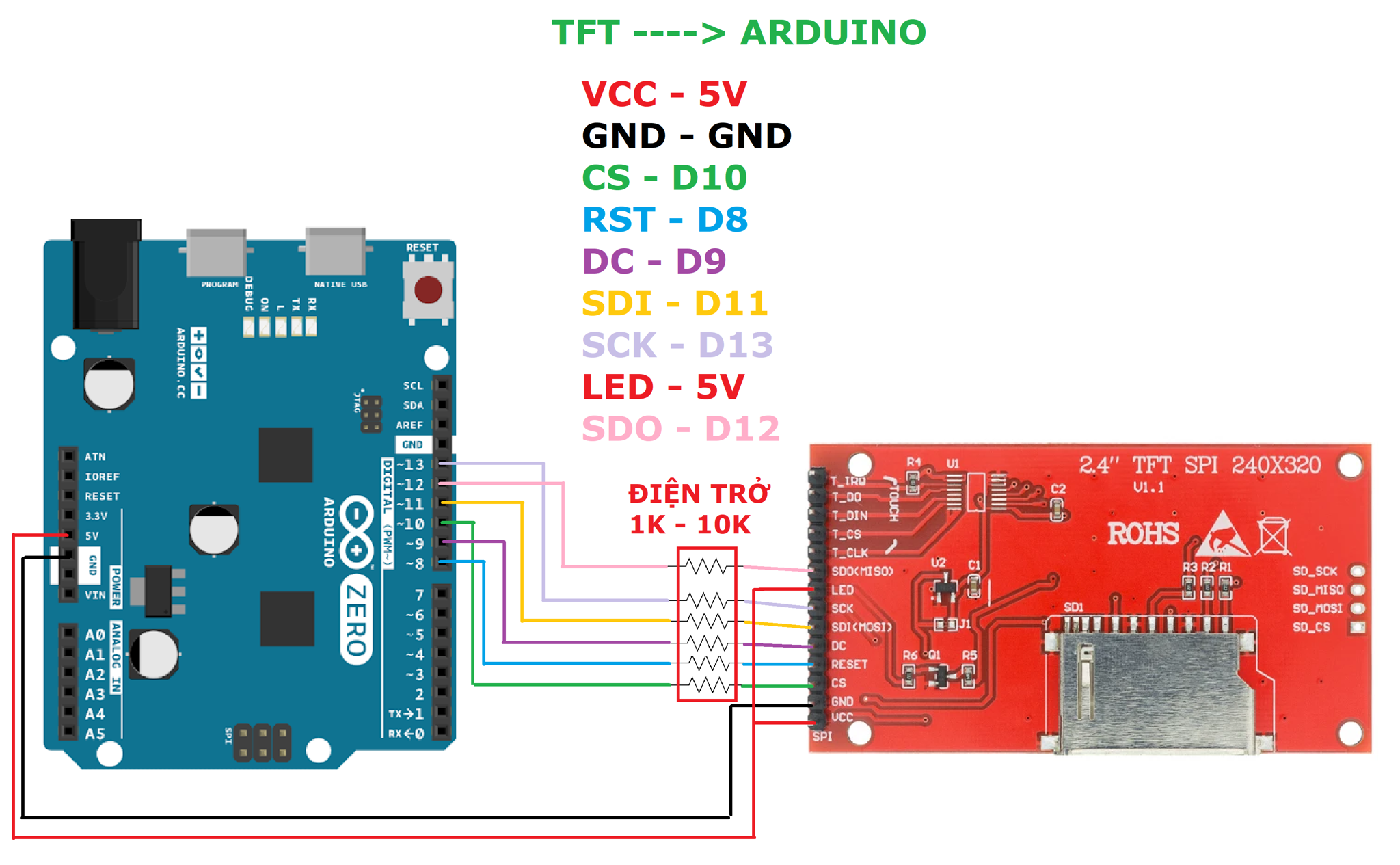

• VCC : Nguồn điện đầu vào 5V/3.3V
• GND : ÂM
• CS : Tín hiệu chọn chip LCD, cho phép mức thấp
• RESET : Tín hiệu reset LCD, reset mức thấp
• DC : Thanh ghi LCD/tín hiệu lựa chọn dữ liệu, mức cao: thanh ghi, mức thấp: dữ liệu
• MOSI : Tín hiệu dữ liệu ghi bus SPI
• SCK : Tín hiệu xung nhịp bus SPI
• LED : Điều khiển đèn nền, chiếu sáng mức cao
• MISO : Tín hiệu dữ liệu đọc bus SPI
• T_CLK: Tín hiệu xung nhịp bus SPI chạm
• T_CS: Tín hiệu chọn chip màn hình cảm ứng, kích hoạt mức thấp
• T_DIN : Đầu vào bus SPI cảm ứng
• T_DO: Đầu ra bus SPI cảm ứng
• T_IRQ: Tín hiệu ngắt màn hình cảm ứng, mức thấp khi phát hiện chạm
