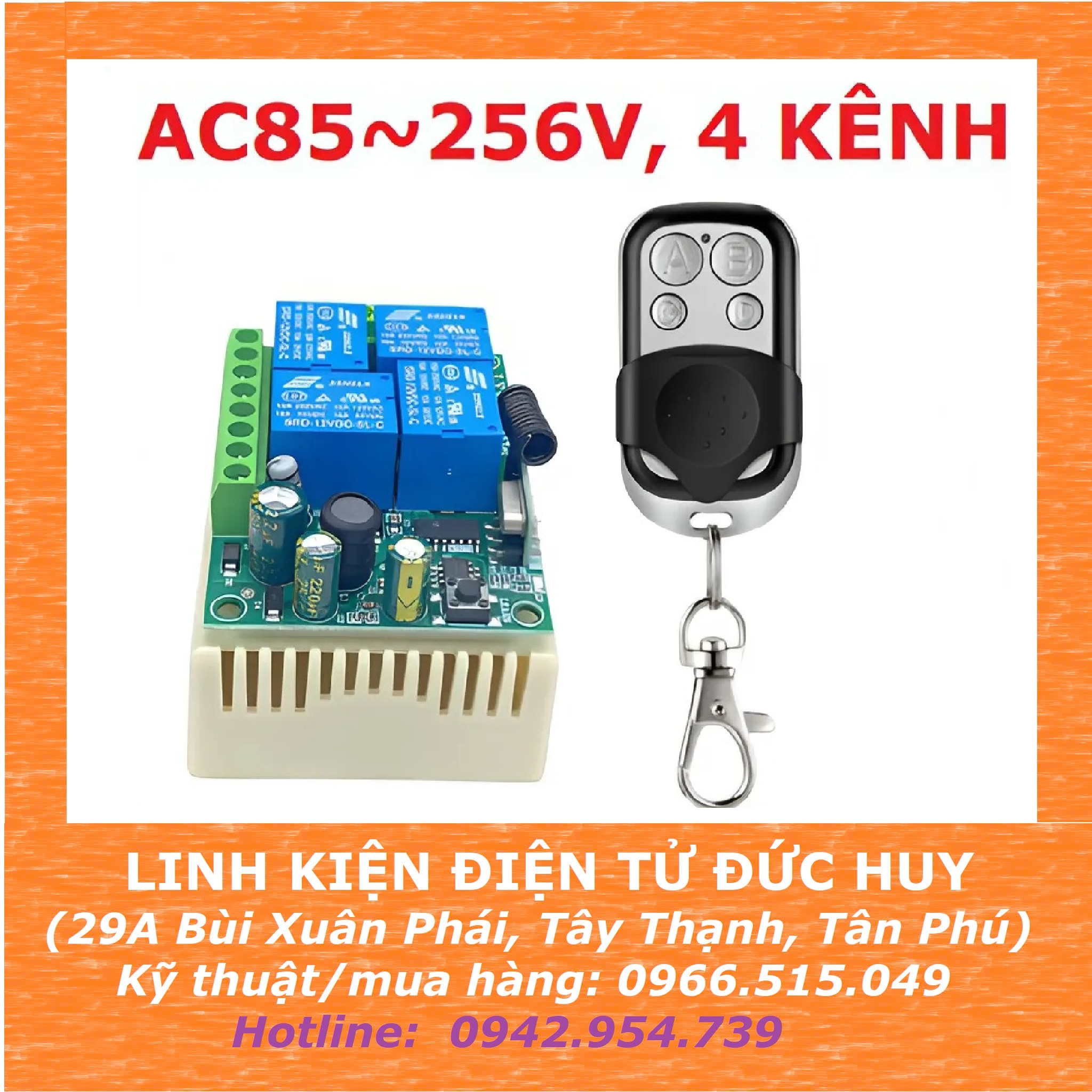

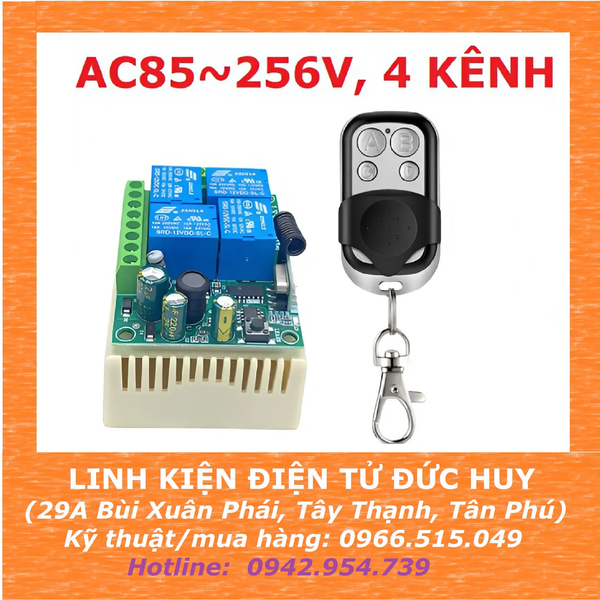

MẠCH BẬT/TẮT 4 THIẾT BỊ SÓNG RF, AC85~256V, HỌC LỆNH 433MHZ

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 220V/AC

• Tần số hoạt động: 433Mhz

• Độ nhạy: -104dBm

• Khoảng cách hoạt động: 20m ~ 100m (tùy môi trường)

• Hỗ trợ loại Remote: mã cố định, mã học lệnh như mã PT2260 2262 2264, EV1527,...

• Số lượng Remote có thể nhớ: 24

• Chế độ hoạt động: Nhấn giữ, Chuyển tiếp, Nhấn nhả ON/OFF

• Ngõ ra: Tiếp điểm Relay NC - COM - NO

• Dòng chịu tải Relay: 10A

• Kích thước: 65 x 40 * 18mm (D x R x C)

Các chế độ hoạt động:

• Chế độ nhấn nhả: Nhấn remote kích Relay , thả tay ra relay nhả
  • phương pháp học lệnh : Nhấn nút học lệnh 1 lần, đèn LED nhấp nháy một lần rồi sáng, nhấn 1 nút trên điều khiển từ xa  ,đèn LED nhấp nháy liên tục ba lần là đã học thành công.
• Chế độ tự khóa: Nhấn lần 1 kích Relay, nhấn lần 2 Relay thả
  • phương pháp học lệnh :nhấn 2 lần liên tiếp nút học lệnh, đèn LED sáng lên, nhấn nút trên remote để học lệnh, LED nháy 3 lần là học thành công
• Chế độ khóa liên động: Nhấn nút A trên remote để đóng relay 1, nhấn nút A lần nữa relay không thay đổi. Nhấn nút B trên remote để đóng relay 2, đòng thời ngắt relay 2.
  • Phương pháp học lệnh: nhấn nút học lệnh 3 lần liên tiếp , đèn LED nhấp nháy 3 lần và khi đèn LED sáng lên, nhấn nút điều khiển từ xa cần mã hóa và đèn LED bảng điều khiển nhấp nháy liên tục 3 lần. học mã thành công.

Thao tác cài đặt:

• Bước 1: Nhấn nút nhấn trên mạch, mỗi lần nhấn nút đèn báo sẽ nháy theo, số lần nhấn nút tương ứng với chế độ hoạt động của mạch. Sau khi chọn chế độ hoạt động đèn báo sẽ sáng để vào trạng thái chờ học lệnh.

• Bước 2: Nhấn nút bất kỳ trên Remote đèn báo sẽ nháy 3 lần thì bạn đã học lệnh thành công và có thể sử dụng ngay. Lưu ý: khi học lệnh chỉ cần nhấn 1 nút bất kỳ thì toàn bộ các lệnh của Remote tự động được học lệnh.

• Trường hợp đèn không nháy bạn cần kiểm tra lại loại Remote đang sử dụng có phù hợp không (kiểm tra tần số và loại mã hóa).

• Xóa mã Remote đã học: Nhấn nút nhấn 4 lần đèn sẽ nháy liên tục thì bạn đã xóa mã thành công.
