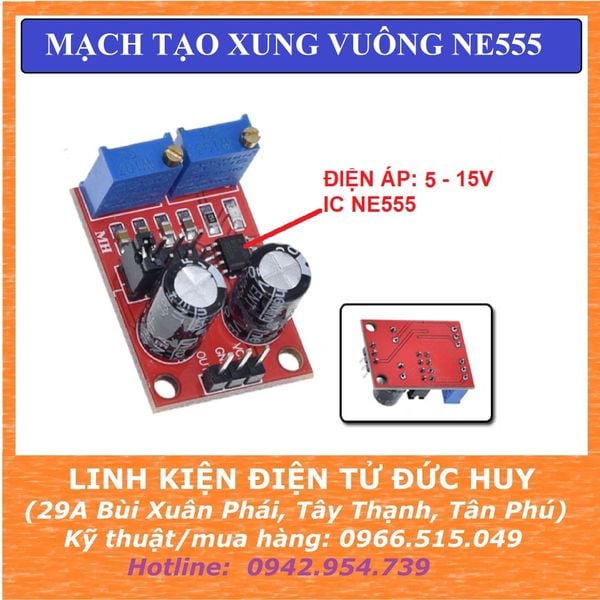

Mạch Tạo Xung Vuông NE555, ngõ ra trigger, ứng dụng PWM....
Mã sản phẩm: K1_49Mạch tạo xung vuông NE555 Adjustable PWM Square Wave Signal Generator được sử dụng để tạo xung vuông với tần số và biên độ có thể điều chỉnh được trên mạch, thích hợp cho các ứng dụng tạo xung, điều khiển động cơ nhanh chậm,....THÔNG SỐ KỸ THUẬTĐiện thế ngõ...
12,000₫
Hàng còn: 50
Số lượng
1
Dịch vụ & Khuyến mãi
Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng
Giảm 5k cho đơn hàng trên 300k đồng
Giảm 10k cho đơn hàng trên 500k đồng
Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng
Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.
Chi tiết sản phẩm
Mạch tạo xung vuông NE555 Adjustable PWM Square Wave Signal Generator được sử dụng để tạo xung vuông với tần số và biên độ có thể điều chỉnh được trên mạch, thích hợp cho các ứng dụng tạo xung, điều khiển động cơ nhanh chậm,....
THÔNG SỐ KỸ THUẬT
Điện thế ngõ vào: từ 5 ~ 15VDC. Chú ý: khi nguồn cung là 5V, dòng ngõ ra có thể xung quanh giá trị 15mA, khi nguồn cấp là 15VDC thì dòng ngõ ra có thể đạt xung quanh giá trị 35mA.
Độ lớn áp đỉnh ngõ ra: từ 4.2VPP – 11.4VPP (điện áp ngõ vào khác nhau thì độ lớn áp ngõ ra khác nhau)
Độ rộng xung ngõ (Duty Cycle) ra có thể điều chỉnh được.
Vùng tần số ngõ ra có thể chọn:
LF: 1Hz ~ 50Hz
IF: 50Hz ~ 1KHz
High-frequency: 1KHz ~ 10KHz
HF: 10KHz ~ 200KHz
LED chỉ thị ngõ ra: mức thấp: LED On, mức cao: LED Off, Mức bình thường: LED nhấp nháy
Độ lớn Maximum dòng ngõ ra :
>=15mA (khi nguồn ngõ vào 5V)
>=35mA(khi nguồn ngõ vào là 12V)
Tần số ngõ ra có thể điều chỉnh được thông qua công thức sau:
T = 0.7(RA + 2*RB) *C
Trong đó: RA, RB từ 010k.
LF khi C = 0.00uF
IF khi C = 0.1uF
HF khi C = 1uF
HF khi C = 100uF
Sản phẩm bạn quan tâm
A4988 STEPPER DRIVER ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC (CÓ TẢN NHIỆT)
25,000₫
- Mã sản phẩm: K1_159
- Thương hiệu: Khác
- 21%
Driver điều khiển động cơ bước TB6600 4.5 Ampe
220,000₫
280,000₫
- Mã sản phẩm: K6_140
- Thương hiệu: Khác
DRIVER PWM ĐIỀU KHIỂN TỐC ĐỘ ĐỘNG CƠ DC 40AMPE (CÓ CHỔI THAN)
190,000₫
- Mã sản phẩm: K4_54
- Thương hiệu: Khác
L293D - Module driver điều khiển tốc độ động cơ DC, động cơ bước
40,000₫
- Mã sản phẩm: K4_55
- Thương hiệu: Khác
Mạch cầu H L298 điều khiển 2 động cơ DC, động cơ bước Step (Xanh lá)
60,000₫
- Mã sản phẩm: K9_82
- Thương hiệu: Khác
MẠCH CÔNG SUẤT ĐIỀU CHỈNH ĐIỆN ÁP AC DIMMER 220VAC - 2000W
30,000₫
- Mã sản phẩm: K3_190
- Thương hiệu: Khác
MẠCH CÔNG SUẤT DRIVER ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC DRV8825 - ĐIỆN ÁP RỘNG 8.2V-45V, DÒNG ĐIỆN LIÊN TỤC 1.5A
45,000₫
- Mã sản phẩm: K1_134
- Thương hiệu: Khác
MẠCH CÔNG SUẤT DRIVER ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC DRV8825 - ĐIỆN ÁP RỘNG 8.2V-45V, DÒNG ĐIỆN LIÊN TỤC 1.5A
45,000₫
- Mã sản phẩm: K1_134
- Thương hiệu: Khác
MẠCH CÔNG SUẤT DRIVER ĐIỀU KHIỂN ĐỘNG CƠ DC MẠCH CẦU H L298N - MÀU ĐỎ
32,000₫
- Mã sản phẩm: K4_56
- Thương hiệu: Khác
MẠCH CÔNG SUẤT DRIVER ĐIỀU KHIỂN TỐC ĐỘ ĐỘNG CƠ DC, DÒNG TỐI ĐA 20A, ĐIỆN ÁP TỐI ĐA 36V
340,000₫
- Mã sản phẩm: K2_26
- Thương hiệu: Khác
MẠCH CÔNG SUẤT MOSFET IRF520 (ĐIỀU KHIỂN PWM ĐỘNG CƠ, LED, BƠM...)
13,000₫
- Mã sản phẩm: K1_261
- Thương hiệu: Khác
Mạch điều tốc, dimmer động cơ DC 15A (DẢI ĐIỆN ÁP RỘNG 6V-90V)
85,000₫
- Mã sản phẩm: K4_34
- Thương hiệu: Khác
Mạch driver PCA9685 (Driver điều khiển 16 servo), giao tiếp I2C
74,000₫
- Mã sản phẩm: K1_310
- Thương hiệu: Khác
MODULE ĐẾ RA CHÂN MỞ RỘNG WIFI ESP8266 12E + L293D ĐIỀU KHIỂN ĐỘNG CƠ
45,000₫
- Mã sản phẩm: K1_235
- Thương hiệu: Khác
Hết hàng
Module điều khiển động cơ L298N - 4 mạch cầu H (2 IC L298N trên module)
155,000₫
- Mã sản phẩm: chưa rõ
- Thương hiệu: Khác
Module driver điều khiển động cơ DC/ Động cơ bước L298N - Xanh dương
70,000₫
- Mã sản phẩm: K9_83
- Thương hiệu: Khác

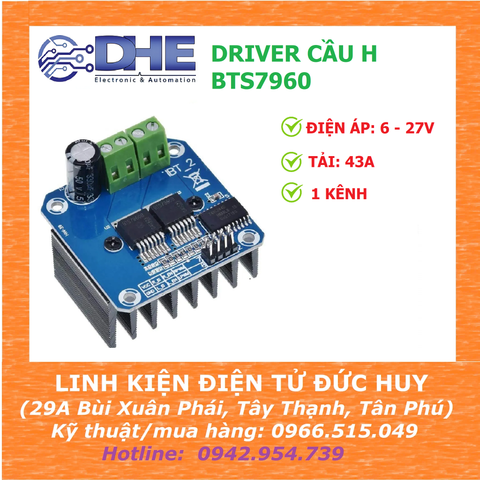

Module mạch cầu H điều khiển động cơ công suất cao BTS7960 - 43 Ampe
