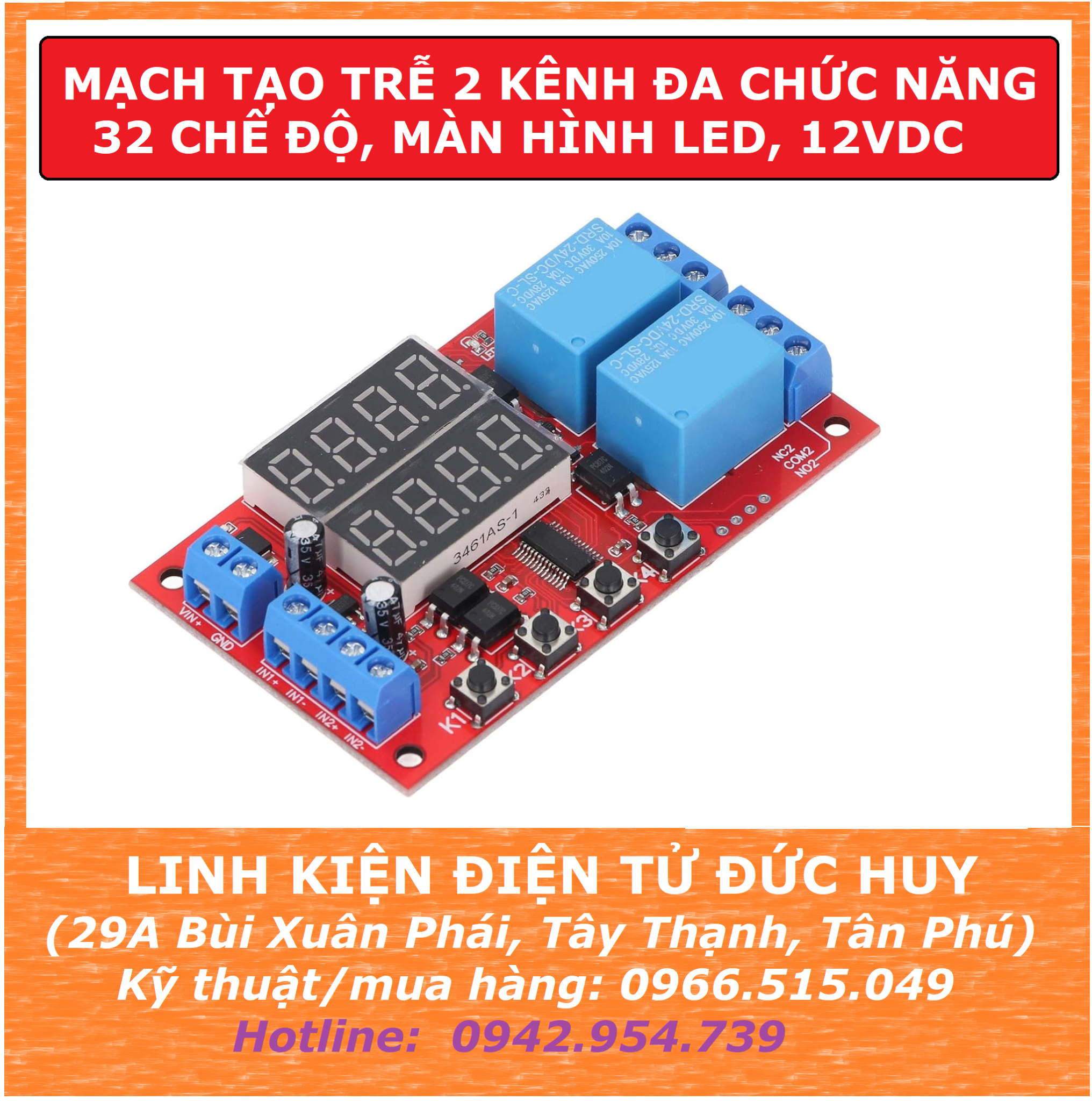

Mạch tạo trễ, timer relay 2 kênh đa chức năng, 32 chế độ, màn hình led, 12VDC

Mã sản phẩm: K1_292

120,000₫

Hàng còn: 5

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

1. BẢO VỆ CHỐNG KẾT NỐI NGƯỢC - Mô-đun này có tính năng bảo vệ chống ngược cực, ngăn ngừa cháy nổ và hư hỏng do kết nối đầu cực không đúng cách, đảm bảo an toàn và độ tin cậy.
2. Tự động lưu cấu hình: Với tính năng tự động lưu cấu hình, tất cả các cài đặt tùy chọn được lưu an toàn trong mô-đun. Điều này có nghĩa là ngay cả khi mất điện đột ngột, cài đặt của bạn vẫn được giữ nguyên .
3. Tự động tiết kiệm năng lượng: Có tính năng tự động tiết kiệm điện cho phép người dùng điều chỉnh các thông số theo nhu cầu cụ thể, giúp giảm tiêu thụ điện năng và kéo dài tuổi thọ mô-đun
. 4. Phạm vi điều chỉnh: Sau khi bật nguồn, rơle thời gian trễ T1 được kích hoạt. T1 có thể được điều chỉnh từ 0,1 giây đến 270 giờ, cung cấp tín hiệu xung mức cao cho giao diện CH1 và lặp lại các chức năng trên.
5. Màn hình LED: Mô-đun rơle nhỏ gọn và nhẹ, cùng với màn hình LED phân đoạn rõ ràng và trực quan, cải thiện khả năng đọc và hiệu quả. Thích hợp cho ứng dụng gia đình, điều khiển tự động và nhiều hơn nữa.
THÔNG SỐ KỸ THUẬT

Loại sản phẩm: Mô-đun rơle 2 kênh
Điện áp: 12VDC
Khả năng điều khiển tải: 10A AC
HƯỚNG DẪN SỬ DỤNG
Chế độ hoạt động (32 loại):
P-12: Chế độ tự khóa, trạng thái của rơle đảo chiều một lần sau mỗi lần kích hoạt.
P-13: Sau khi kích hoạt, rơle sẽ kéo vào và ngắt sau khi trễ một khoảng thời gian A; tín hiệu kích hoạt sẽ không hợp lệ trong thời gian trễ.
P-14: Sau khi kích hoạt, rơle sẽ kéo vào và ngắt sau khi trễ một khoảng thời gian A; tín hiệu kích hoạt sẽ được tính lại trong thời gian trễ.
P-15: Sau khi kích hoạt, rơle sẽ kéo vào và ngắt sau khi trễ một khoảng thời gian A; trong thời gian trễ, bộ hẹn giờ tích lũy sẽ được kích hoạt.
P-16: Sau khi kích hoạt, rơle sẽ đóng và ngắt sau thời gian trễ A; trong thời gian trễ, một quá trình đặt lại sẽ được kích hoạt (rơle ngắt kết nối).
P-17: Sau khi kích hoạt, rơle sẽ đóng trong suốt thời gian tín hiệu, tín hiệu đầu vào biến mất, và sau đó ngắt kết nối sau thời gian trễ A; trong thời gian trễ, rơle được kích hoạt lại để duy trì trạng thái đóng, và thời gian dừng lại cho đến khi tín hiệu cuối cùng biến mất, trễ A rồi ngắt kết nối.
P-18: Rơle sẽ đóng ngay lập tức sau khi bật nguồn, và sẽ ngắt kết nối sau thời gian trễ A giây; cho đến lần bật nguồn tiếp theo.
P-21: Phát tín hiệu, rơle sẽ đóng sau thời gian trễ A.
P-22: Phát tín hiệu liên tục, sau khi thời gian vượt quá A, rơle sẽ đóng; khi tín hiệu biến mất, rơle sẽ mở.
P-23: Khi tín hiệu biến mất trong thời gian dài hơn A, rơle sẽ đóng; khi có tín hiệu, rơle sẽ ngắt kết nối.
P-24: Phát tín hiệu liên tục. Sau khi thời gian vượt quá A, rơle sẽ đóng; khi tín hiệu biến mất trong thời gian dài hơn A, rơle sẽ mở.
P-25: Phát tín hiệu liên tục, rơle đóng sau khi vượt quá thời gian A; phát tín hiệu liên tục một lần nữa, rơle tắt sau khi vượt quá thời gian A.
P-26: Phát tín hiệu, rơle sẽ ngắt sau khi đóng trong thời gian A; sau khi tín hiệu biến mất, rơle sẽ dừng sau khi đóng trong thời gian A giây.
P-27: Có tín hiệu xung (cạnh lên hoặc cạnh xuống), rơle bị ngắt, không có tín hiệu xung, rơle đóng sau độ trễ thời gian A (mức cao liên tục hoặc mức thấp liên tục được coi là không có xung).
P-28: Sau khi bật nguồn, rơle sẽ đóng sau thời gian trễ A cho đến khi tắt nguồn.
P-31: Sau khi bật nguồn, rơle đóng ở thời gian A và tắt ở thời gian B, tạo thành vòng lặp vô hạn; quá trình tắt nguồn dừng lại.
P-32: Có tín hiệu liên tục, rơle đóng ở thời gian A, ngắt ở thời gian B, tạo thành vòng lặp vô hạn; tín hiệu biến mất và vòng lặp kết thúc.
P-33: Phát tín hiệu một lần, rơle đóng ở thời gian A, ngắt ở thời gian B, tạo thành vòng lặp vô hạn; phát tín hiệu khác để kết thúc vòng lặp.
P-34: Sau khi bật nguồn, rơle đóng sau thời gian trễ A và ngắt sau khi đóng ở thời gian B.
P-35: Phát tín hiệu, sau thời gian trễ A, rơle đóng và ngắt sau khi đóng ở thời gian B.
P-36: Phát tín hiệu liên tục. Sau khi vượt quá thời gian A, rơle được bật và ngắt sau khi đóng ở thời gian B; tín hiệu biến mất, bộ đếm thời gian được xóa và rơle được tắt.
P-37: Có tín hiệu, rơle sẽ tự động ngắt sau khi hết thời gian A, và thời gian B sẽ được tính sau khi ngắt. Việc kích hoạt tín hiệu không hợp lệ trong khoảng thời gian A+B.
P-38: Có tín hiệu, rơle sẽ tự động ngắt sau thời gian đóng A, sau khi hết thời gian B kể từ khi ngắt, nó sẽ tự động ngắt sau thời gian đóng A một lần nữa.
P-41: Tín hiệu không hoạt động; tín hiệu biến mất và kích hoạt; rơle hấp thụ và đóng lại sau độ trễ thời gian A để ngắt.
P-42: Tín hiệu biến mất. Sau thời gian trễ A, rơle đóng; sau thời gian trễ B, rơle ngắt.
P-43: Tín hiệu biến mất. Sau khi biến mất vượt quá thời gian A, rơle đóng; sau khi trễ thời gian B, rơle mở.
P-44: Sau khi bật nguồn, rơle đóng trong thời gian A và tắt trong thời gian B; sau chu kỳ C lần, rơle tắt và dừng.
P-45: Không có hoạt động nào sau khi bật nguồn; sau khi tín hiệu được đưa ra, rơle đóng trong thời gian A và ngắt trong thời gian B; rơle tắt và dừng sau C chu kỳ; khi tín hiệu được đưa ra, nó được thực hiện lại.
P-46: Sau khi tín hiệu được đưa ra nhiều hơn A lần, rơle đóng; tiếp tục đóng; nguồn điện bị ngắt.
P-47: Sau khi tín hiệu vượt quá A lần, rơle đóng; khi nó đóng trong thời gian B, nó bị ngắt.
P-48: Trong thời gian C, sau khi liên tục đưa ra tín hiệu nhiều hơn A lần, rơle sẽ ngắt và dừng sau thời gian B.
Bảng mô tả vị trí dấu thập phân và đơn vị thời gian mà nó biểu thị:
x.xx Dấu thập phân nằm ở hàng trăm, phạm vi thời gian 0,01~9,99 giây
xx.x Dấu thập phân nằm ở hàng phần mười, phạm vi thời gian 0,1~99,9 giây
xxx không có dấu thập phân, phạm vi thời gian là 1~999 giây
xxx. Dấu thập phân là một chữ số, phạm vi thời gian là 1~999 phút.
Tắt màn hình: Ở trạng thái không cài đặt, nhấn phím K4 để tắt màn hình, sau đó nhấn lại để bật.
Mô tả cài đặt thông số hoạt động:

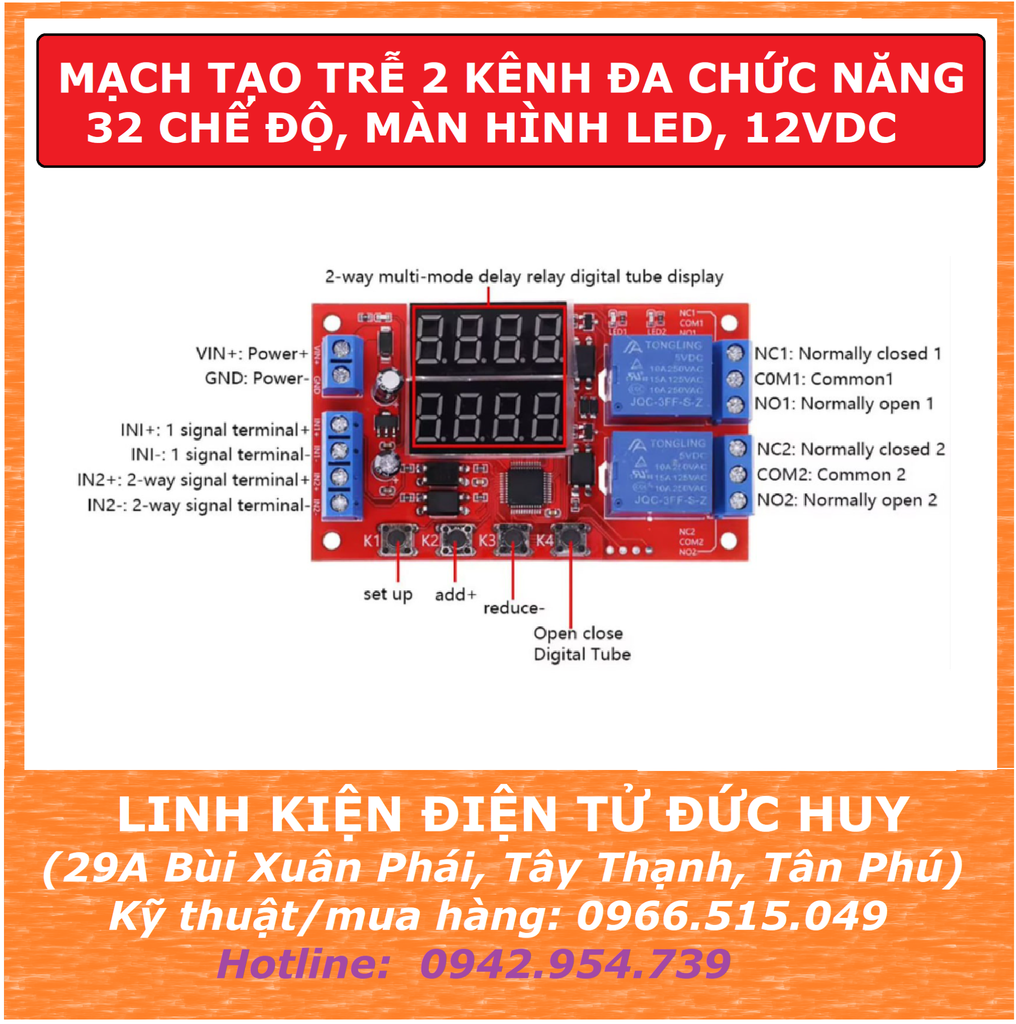

Giữ phím K1 mà không thả ra, sau 2 giây màn hình hiển thị P-xx, nhấn K2 và K3 để thay đổi chế độ hoạt động. Sau khi chọn chế độ hoạt động, nhấn nhanh K1 để vào cài đặt thời gian A, màn hình hiển thị Axxx, sau đó nhấn K2 và K3 để sửa đổi các thông số thời gian A, nhấn nhanh phím K2 và K3 để cộng hoặc trừ 1, nhấn giữ để cộng và trừ nhanh 10, nhấn phím K4 để đặt vị trí dấu thập phân. Sau khi cài đặt thời gian A, nhấn phím K1 để cài đặt thời gian B, màn hình hiển thị bxxx, sau đó nhấn phím K2 và K3 để sửa đổi các thông số thời gian B, nhấn nhanh phím K2 và K3 để cộng hoặc trừ 1, nhấn giữ để cộng và trừ nhanh 10, nhấn phím K4 để đặt vị trí dấu thập phân.
Sau khi cài đặt thời gian B (nếu chế độ có tham số số chu kỳ C), hãy nhấn phím K1 để cài đặt số chu kỳ C, màn hình sẽ hiển thị Cxxx, sau đó nhấn các phím K2 và K3 để sửa đổi tham số số chu kỳ C. Nhấn nhanh phím K2 và K3 để tăng và giảm 1, nhấn giữ để tăng và giảm 10. Sau khi cài đặt xong, nhấn phím K1 một lần để thoát khỏi trạng thái cài đặt và lưu tất cả các tham số.
