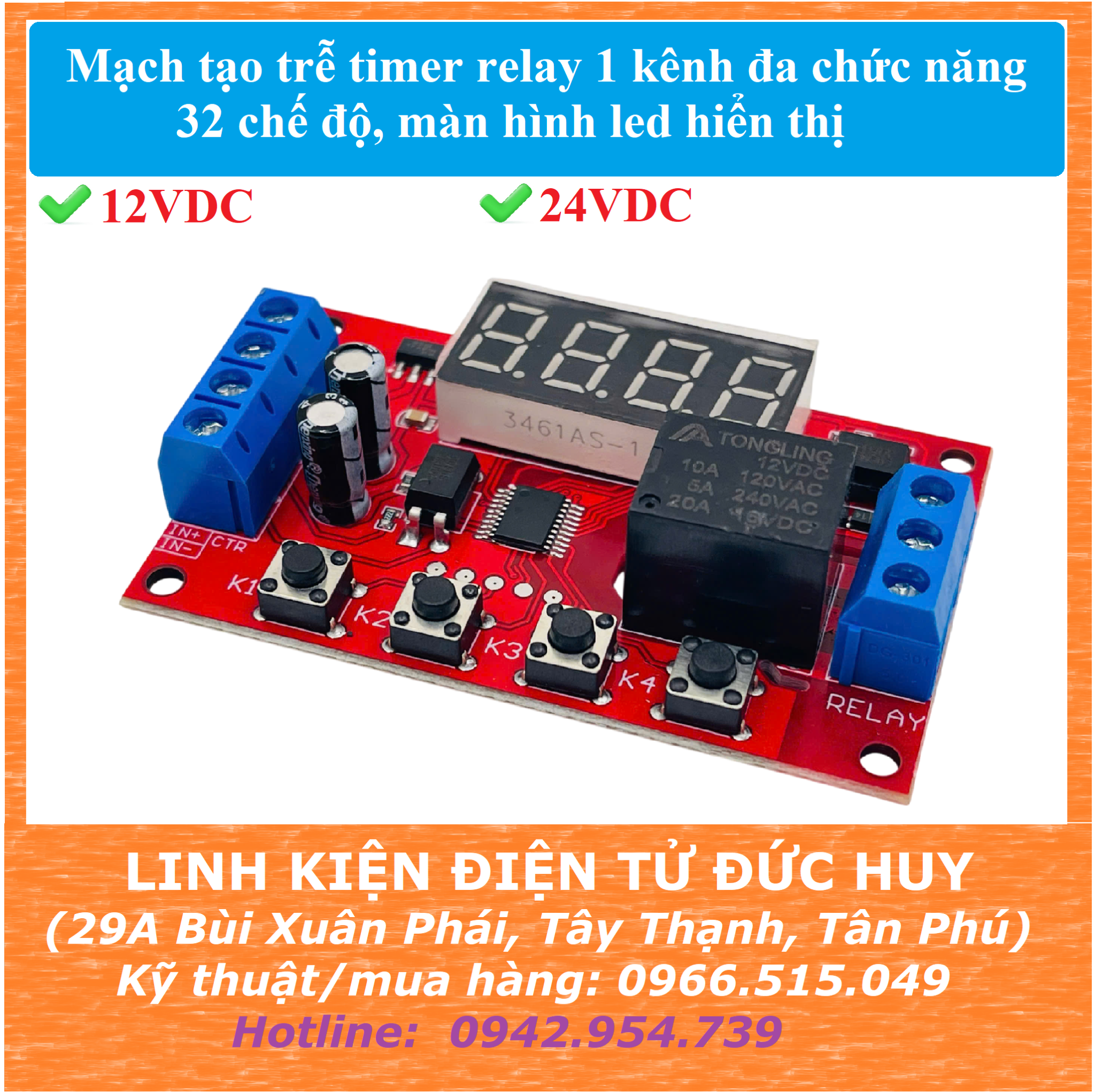

Mạch tạo trễ timer relay 1 kênh đa chức năng, 32 chế độ, màn hình led 12VDC 24VDC

Mã sản phẩm: K9_21

110,000₫

Hàng còn: 5

Số lượng

12VDC

24VDC

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

1. BẢO VỆ CHỐNG KẾT NỐI NGƯỢC - Mô-đun này có tính năng bảo vệ chống ngược cực, ngăn ngừa cháy nổ và hư hỏng do kết nối đầu cực không đúng cách, đảm bảo an toàn và độ tin cậy.
2. Tự động lưu cấu hình: Với tính năng tự động lưu cấu hình, tất cả các cài đặt tùy chọn được lưu an toàn trong mô-đun. Điều này có nghĩa là ngay cả khi mất điện đột ngột, cài đặt của bạn vẫn được giữ nguyên .
3. Tự động tiết kiệm năng lượng: Có tính năng tự động tiết kiệm điện cho phép người dùng điều chỉnh các thông số theo nhu cầu cụ thể, giúp giảm tiêu thụ điện năng và kéo dài tuổi thọ mô-đun
. 4. Phạm vi điều chỉnh: Sau khi bật nguồn, rơle thời gian trễ T1 được kích hoạt. T1 có thể được điều chỉnh từ 0,1 giây đến 270 giờ, cung cấp tín hiệu xung mức cao cho giao diện CH1 và lặp lại các chức năng trên.
5. Màn hình LED: Mô-đun rơle nhỏ gọn và nhẹ, cùng với màn hình LED phân đoạn rõ ràng và trực quan, cải thiện khả năng đọc và hiệu quả. Thích hợp cho ứng dụng gia đình, điều khiển tự động và nhiều hơn nữa.

THÔNG SỐ KỸ THUẬT:

Loại sản phẩm: Mô-đun tạo trễ thời gian rơle 1kênh, tích hợp 32 chế độ cài đặt
Điện áp: 12VDC
Khả năng điều khiển tải: 10A AC

HƯỚNG DẪN SỬ DỤNG:

Bảng mô tả vị trí dấu thập phân và đơn vị thời gian mà nó biểu thị:

x.xx Dấu thập phân nằm ở hàng trăm, phạm vi thời gian 0,01~9,99 giây
xx.x Dấu thập phân nằm ở hàng phần mười, phạm vi thời gian 0,1~99,9 giây
xxx không có dấu thập phân, phạm vi thời gian là 1~999 giây
xxx. Dấu thập phân là một chữ số, phạm vi thời gian là 1~999 phút.
Tắt màn hình: Ở trạng thái không cài đặt, nhấn phím K4 để tắt màn hình, sau đó nhấn lại để bật.

Mô tả cài đặt thông số hoạt động:

+ Giữ phím K1 mà không thả ra, sau 2 giây màn hình hiển thị P-xx, nhấn K2 và K3 để thay đổi chế độ hoạt động.

+ Sau khi chọn chế độ hoạt động, nhấn nhanh K1 để vào cài đặt thời gian A, màn hình hiển thị Axxx, sau đó nhấn K2 và K3 để sửa đổi các thông số thời gian A, nhấn nhanh phím K2 và K3 để cộng hoặc trừ 1, nhấn giữ để cộng và trừ nhanh 10, nhấn phím K4 để đặt vị trí dấu thập phân.

+ Sau khi cài đặt thời gian A, nhấn phím K1 để cài đặt thời gian B, màn hình hiển thị bxxx, sau đó nhấn phím K2 và K3 để sửa đổi các thông số thời gian B, nhấn nhanh phím K2 và K3 để cộng hoặc trừ 1, nhấn giữ để cộng và trừ nhanh 10, nhấn phím K4 để đặt vị trí dấu thập phân.

+ Sau khi cài đặt thời gian B (nếu chế độ có tham số số chu kỳ C), hãy nhấn phím K1 để cài đặt số chu kỳ C, màn hình sẽ hiển thị Cxxx, sau đó nhấn các phím K2 và K3 để sửa đổi tham số số chu kỳ C. Nhấn nhanh phím K2 và K3 để tăng và giảm 1, nhấn giữ để tăng và giảm 10.

+ Sau khi cài đặt xong, nhấn phím K1 một lần để thoát khỏi trạng thái cài đặt và lưu tất cả các tham số.

Chế độ hoạt động (32 loại):

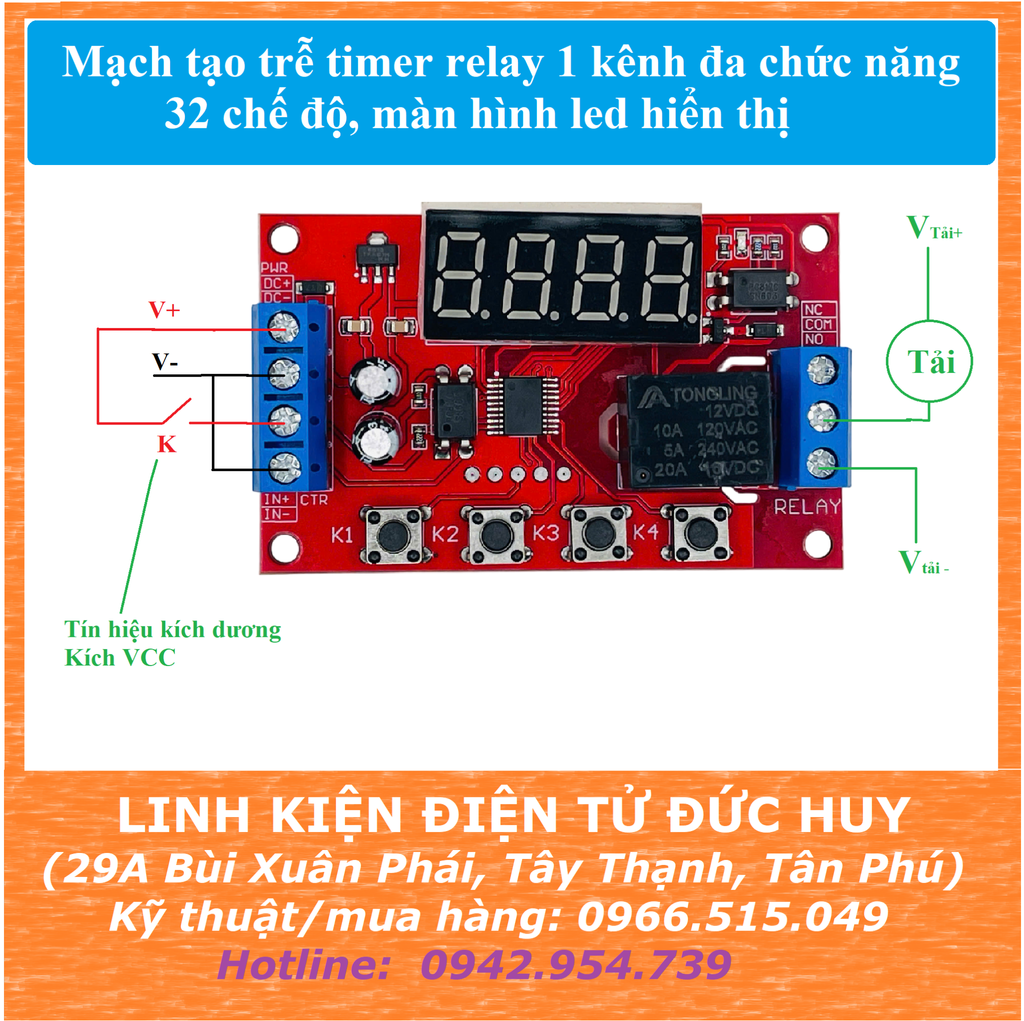

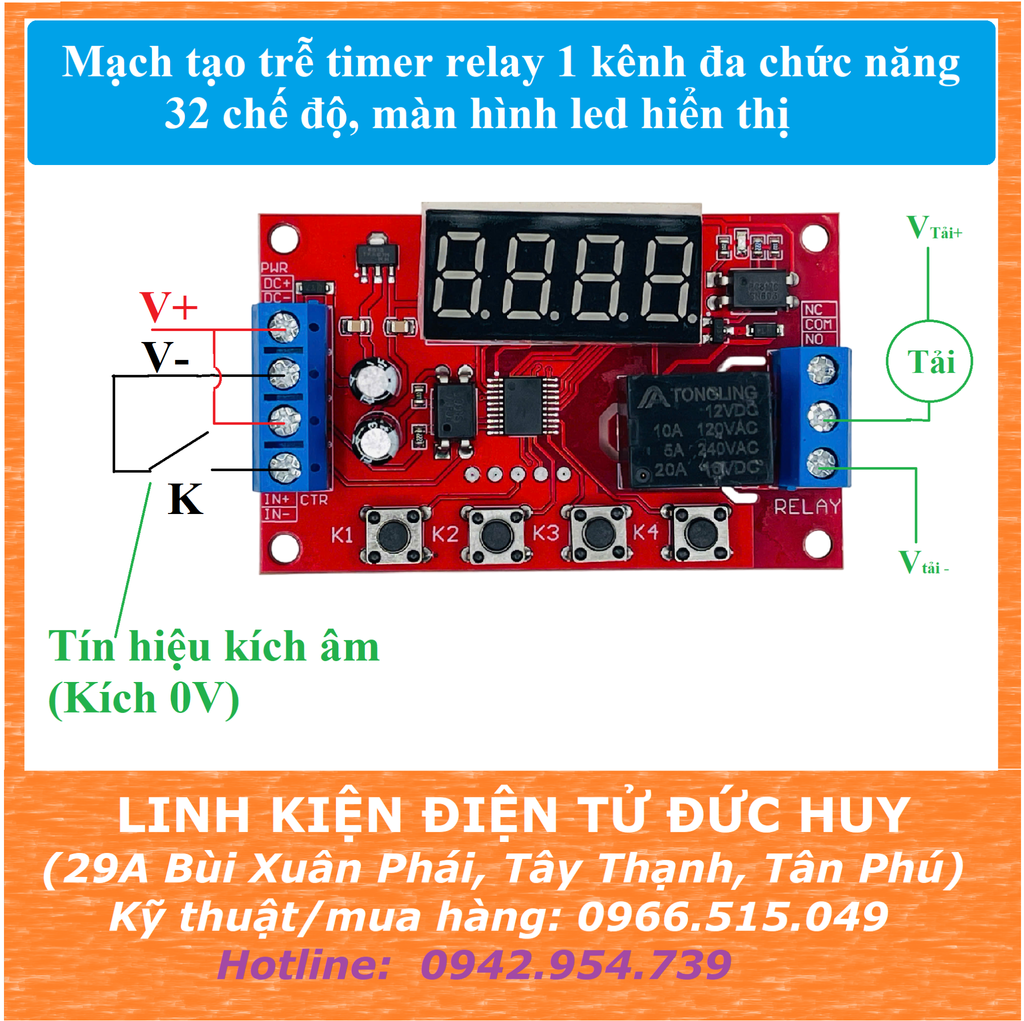

P-11: Chế độ JOG mode: khi có tín hiệu kích hoạt TRIGGER đến các chân IN1 IN2, IN3 IN4 thì relay ON, khi mất tín hiệu thì relay OFF

P-12: Chế độ SELF LOCKING:

Trạng thái của rơle đảo chiều TOGGLE mỗi lần sau mỗi lần kích hoạt TRIGGER vào các chân IN1 IN2, IN3 IN4

P-13: Sau khi kích hoạt TRIGGER vào các chân IN1 IN2, IN3 IN4 , rơle sẽ ON đến hết thời gian tạo trễ A thì sẽ OFF; không kích hoạt được ở các chân IN (1-4) khi timer đang đếm thời gian trễ này.

P-14: Sau khi kích hoạt TRIGGER vào các chân IN1 IN2, IN3 IN4 , rơle sẽ ON đến hết thời gian tạo trễ thì sẽ OFF; nếu kích hoạt ở các chân IN (1-4) thì timer sẽ reset và đếm lại từ đầu.

P-15: Khi có tín hiệu kích hoạt TRIGGER ở các chân IN (1-4) , rơle sẽ ON và sẽ OFF sau khi trễ một khoảng thời gian A; trong thời gian trễ, bộ hẹn giờ tích lũy sẽ được kích hoạt. Có nghĩa là thời gian chưa đếm hết sẽ được cộng dồn vào để đếm tiếp

Ví dụ: Thời gian A được cài đặt là 10S, khi timer đếm ngược còn 3s thì có tín hiệu kích hoạt vào các chân IN, thì thời gian A sẽ được cộng vào thành 13S, và bắt đầu đếm với giá trị 13S.

P-16: Khi có tín hiệu kích hoạt TRIGGER ở các chân IN (1-4) rơle sẽ ON và sẽ OFF sau thời gian trễ A; trong thời gian timer đang đếm trễ, có tín hiệu kích hoạt đến chân IN thì relay sẽ ngắt điện OFF ngay lập tức, và màn hình trở lại trạng thái ban đầu, timer sẽ ngừng chạy.

P-17: Khi có tín hiệu kích hoạt TRIGGER ở các chân IN (1-4) rơle sẽ ON trong suốt thời gian tín hiệu được giữ, nếu tín hiệu đầu vào biến mất thì relay sẽ OFF sau khi đếm hết thời gian trễ A; trong thời gian trễ, rơle luôn luôn duy trì trạng thái ON, và thời gian không đếm

P-18: Rơle sẽ đóng ON ngay lập tức sau khi bật nguồn, và sẽ ngắt kết nối sau thời gian trễ A giây; cho đến lần bật nguồn tiếp theo. Trường hợp này không cần tín hiệu kích hoạt đến các chân IN (1-4)

P-21: (RELAY ON trễ) Khi có tín hiệu kích hoạt TRIGGER ở các chân IN (1-4) rơle sẽ vẫn ở trạng thái OFF, timer bắt đầu đếm theo thời gian trễ A, khi hết thời gian trễ relay sẽ ON, và giữ trạng thái ON cho đến khi mất nguồn điện, relay sẽ OFF.

P-22: (RELAY ON trễ) Khi có tín hiệu kích hoạt TRIGGER ở các chân IN (1-4) và giữ nguyên tín hiệu thì timer bắt đầu đếm, nếu mất tín hiệu ở đầu IN thì timer dừng và không đếm, relay sẽ ON khi timer đếm hết thời gian A.

P-23: (RELAY ON trễ) Khi cấp nguồn timer sẽ chạy thời gian A, sau khi hết thời gian trễ A relay sẽ ON và giữ nguyên trạng thái. Khi có tín hiệu TRIGGER đến chân IN, thì relay sẽ OFF, timer bắt đầu đếm lại thời gian A, khi hết thời gian trễ A thì relay sẽ ON và giữ nguyên trạng thái. Chu kỳ trên sẽ lặp lại vô tận.

P-24: Khi cấp nguồn timer không chạy thời gian A, relay ở trạng thái OFF. Có tín hiệu TRIGGER đến chân IN và luôn giữ tín hiệu thì timer bắt đầu chạy (lúc này nếu mất tín hiệu IN thì timer sẽ dừng) khi đếm hết thời gian A relay sẽ ON, tín hiệu IN vẫn còn thì timer không chạy relay vẫn giữ trạng thái ON, nếu tín hiệu IN mất thì timer sẽ bắt đầu đếm thời gian A, đến khi hết thời gian A thì relay sẽ OFF.

P-25: Khi cấp nguồn timer không chạy thời gian A, relay ở trạng thái OFF. Có tín hiệu TRIGGER đến chân IN và luôn giữ tín hiệu thì timer bắt đầu chạy (lúc này nếu mất tín hiệu IN thì timer sẽ dừng) khi đếm hết thời gian A relay sẽ ON, phải kích hoạt lại TRIGGER vào chân IN và luôn giữ thì timer sẽ bắt đầu đếm thời gian A, đến khi hết thời gian A thì relay sẽ OFF.

P-26: Khi có tín hiệu kích hoạt TRIGGER ở các chân IN (1-4) relay sẽ bật ON và timer đếm thời gian A (nếu có tín hiệu TRIGGER lại trong thời gian này thì timer sẽ đếm lại từ đầu) khi hết thời gian A thì relay sẽ OFF, chu kỳ cứ thế lặp lại vô tận.

P-27: Khi cấp nguồn timer không chạy, relay ở trạng thái OFF, khi có tín hiệu xung TRIGGER đến chân IN, timer chạy thời gian A (khi có tín hiệu xung TRIGGER vào chân IN thì timer sẽ reset đếm lại từ đầu) đến khi hết thời gian A relay sẽ bật ON, khi lặp lại tín hiệu xung TRIGGER vào chân IN thì timer bắt đầu đếm thời gian A đến khi hết thời gian A relay sẽ OFF.

Lưu ý: (mức cao liên tục hoặc mức thấp liên tục được coi là không có xung).

P-28: Sau khi bật nguồn relay ở trạng thái OFF, timer sẽ bắt đầu đếm thời gian A (tín hiệu xung trigger kích hoạt đến chân IN không có tác dụng) khi hết thời gian A relay sẽ bật ON và luôn giữ trạng thái cho chỉ khi ngắt nguồn relay sẽ OFF.

P-31: (relay ON/OFF theo chu kỳ)

Sau khi bật nguồn, relay sẽ ON timer đếm hết thời gian A thì relay sẽ OFF, timer tiếp tục chạy thời gian B, khi đếm hết thời gian B relay sẽ bật ON lại tạo thành vòng lặp vô hạn; khi ngắt nguồn quá trình này sẽ dừng lại

P-32: Khi bật nguồn relay ở trạng thái OFF, khi có tín hiệu kích hoạt (và giữ) đến chân IN, relay sẽ ON khi timer đếm hết thời gian A, tín hiệu IN giữ liên tục thì sẽ tạo vòng lặp vô hạn, rơle ON ở thời gian A, OFF ở thời gian B, tạo thành vòng lặp vô hạn; tín hiệu IN mất thì vòng lặp kết thúc

P-33: Khi bật nguồn relay ở trạng thái OFF, timer không chạy, khi có xung TRIGGER kích vào chân IN, timer relay ON ở thời gian A, ngắt ở thời gian B, lặp lại chu kỳ vô tận. Khi có tín hiệu kích hoạt lại đến chân IN thì vòng lặp sẽ kết thúc.

P-34: Sau khi bật nguồn, relay ON sau thời gian trễ A và OFF sau khi hết thời gian B. Chỉ thực hiện 1 lần duy nhất. Tín hiệu kích hoạt chân IN không có tác dụng

P-35: Sau khi bật nguồn có xung TRIGGER cấp vào chân IN, sau thời gian trễ A relay sẽ ON và ngắt sau khi hết thời gian B. Thực hiện 1 lần và không lặp lại, chỉ lặp lại khi có tín hiệu TRIGGER cấp vào chân IN

P-36: Kích tín hiệu liên tục (giữ nguyên) ở chân IN. Relay sẽ ON sau khi đếm hết thời gian A và OFF sau khi đếm hết thời gian B; Nếu tín hiệu IN mất đi, bộ đếm thời gian được xóa và rơle được tắt.

P-37: Kích tín hiệu trigger đến chân IN relay sẽ ON, relay sẽ tự động OFF sau khi hết thời gian A, và thời gian B sẽ được tính sau khi ngắt. Việc kích hoạt tín hiệu đến chân IN không có tác dụng trong khoảng thời gian A+B. Khi hết thời gian A+B thì kích tín hiệu đến chân IN mới có tác dụng lặp lại chu kỳ trên

P-38: Kích tín hiệu trigger đến chân IN relay sẽ ON, relay sẽ tự động OFF sau thời gian A, sau khi hết thời gian B kể từ khi relay OFF, relay sẽ ON và timer chạy hết thời gian A một lần nữa rồi dừng hẳn. Lặp lại chu lỳ trên bằng cách kích tín hiệu TRIGGER đến chân IN.

P-41: Kích xung cạnh xuống đến chân IN thì relay ON cho đến khi hết thời gian A thì relay OFF.

P-42: Kích xung cạnh xuống đến chân IN thì timer chạy thời gian A, relay vẫn OFF, sau thời gian trễ A, relay ON; sau thời gian trễ B, rơle OFF, chỉ thực hiện 1 lần. Hoạt động lại chu kỳ khi kích xung cạnh xuống đến chân IN lần nữa.

P-43: Kích xung cạnh xuống đến chân IN thì timer chạy thời gian A, nếu trong khoảng thời gian này có tín hiệu kích đến chân IN thì timer sẽ reset đếm lại từ đầu, nếu không thì timer sẽ chạy hết thời gian A và relay ON. Và tương tự đối với thời gian B, nếu không có tín hiệu kích đến chân IN thì relay sẽ OFF sau khi chạy hết thời gian B.

P-44: (ON/OFF chu kỳ theo số lần được chỉ định)

Sau khi bật nguồn, rơle ON trong thời gian A và OFF trong thời gian B; lặp lại chu kỳ C lần, rơle OFF và dừng.

P-45: Không có hoạt động nào sau khi bật nguồn; sau khi tín hiệu TRIGGER được kích vào chân IN relay ON trong thời gian A và OFF trong thời gian B; rơle OFF và dừng sau C chu kỳ; khi có tín hiệu kích chân IN lặp lại, nó được thực hiện lại.

P-46: (Relay ON/OFF theo số lần đếm)

Tín hiệu kích đến chân IN = số lần được cài đặt trong tham số A thì relay ON và luôn duy trì trạng thái, cho đến khi mất điện.

P-47: Tín hiệu kích đến chân IN = số lần được cài đặt trong tham số A thì relay ON, khi hết thời gian B relay OFF

P-48: Trong thời gian C, sau khi liên tục đưa ra tín hiệu nhiều hơn A lần, rơle sẽ ngắt và dừng sau thời gian B.
