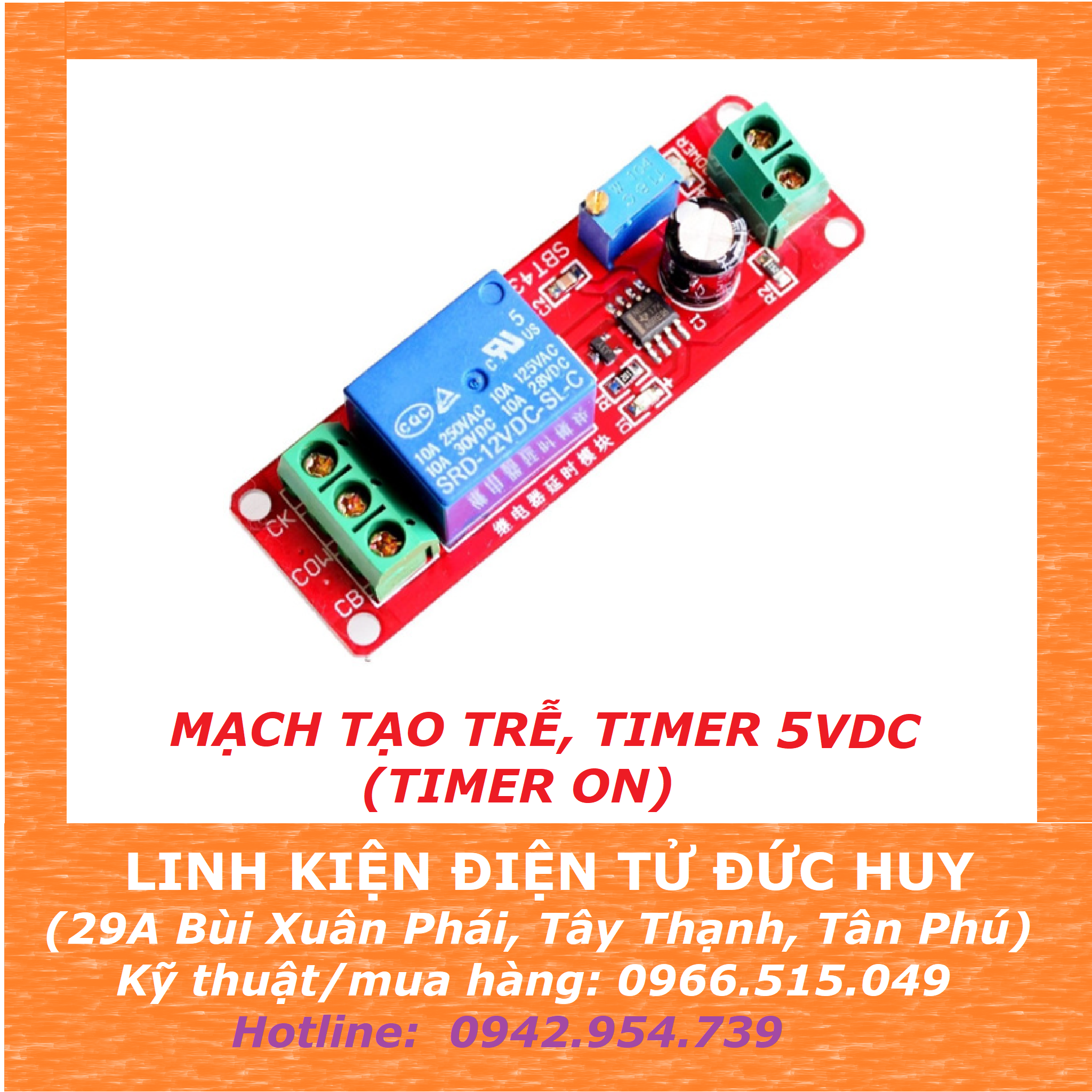

Mạch tạo trễ, timer 5VDC từ 1s-10s NE555 (TIMER ON)

Mạch Relay trễ IC555 với ngõ ra kích 1 relay, mạch được ứng dụng trong các ứng dụng cần tạo độ trễ để đóng mở thiết bị. Độ trễ được tạo bởi IC Timer NE555 và điều chỉnh được thời gian trễ bằng biến trở. Thời gian trễ trong khoảng từ 0 ~ 10s.

Đặc tính nổi bật:

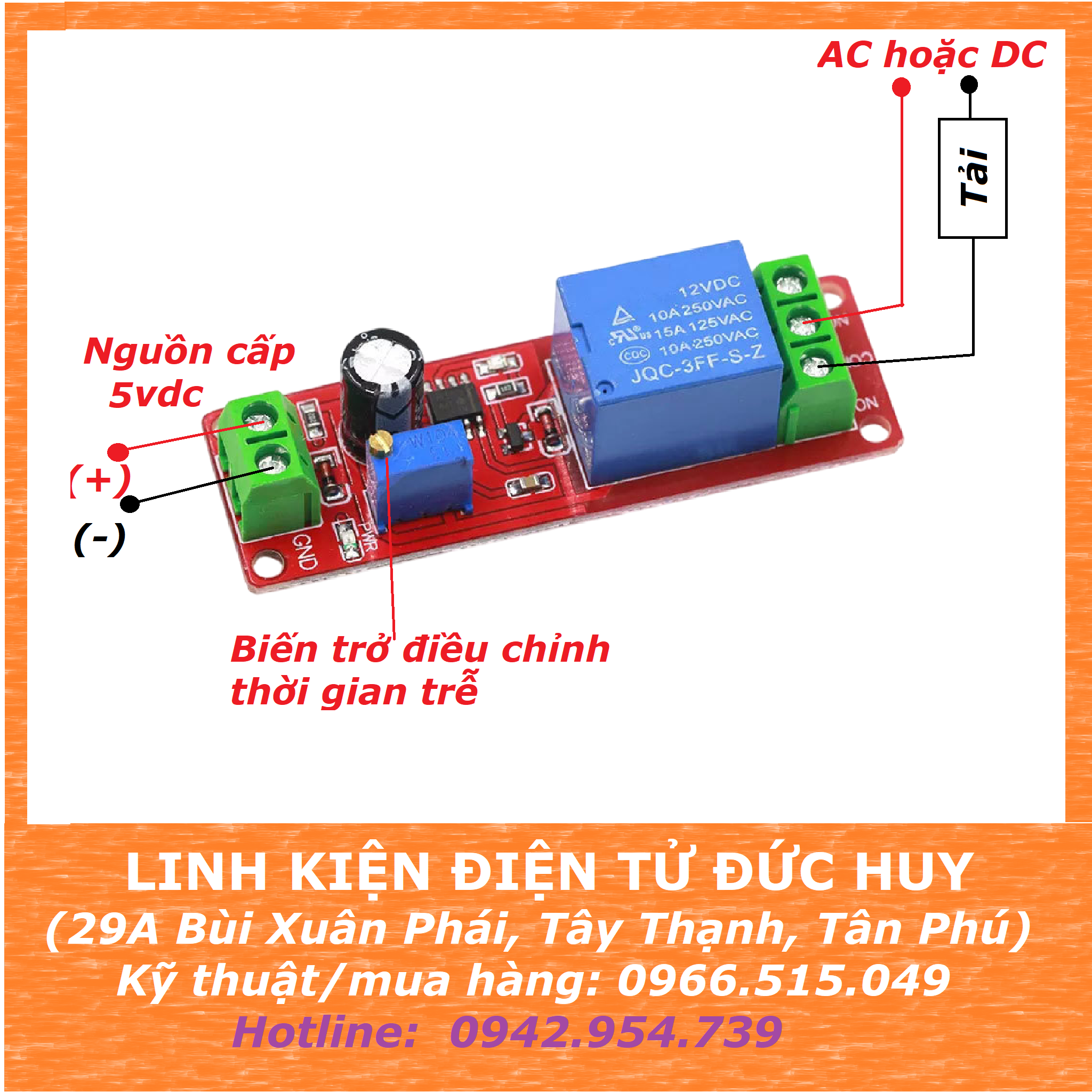

- Điều chỉnh  thời gian bằng biến trở delay từ 0- 10 giây.
- Tăng giá trị biến trở hoặc điện dung c1 để tăng thời gian trễ.
- Có đèn báo nguồn ở ngõ vào
- Đóng ngắt được các thiết bị 220v/10a, công suất tối đa 2000W.

Thông số kỹ thuật:

- Chip chính: NE555
- Điện áp làm việc: 05V dc
- Thời gian chậm trễ: 0~10 s
- Kích thước: 6.8cm*2.1cm
- Khối lượng 120g

Mô tả hoạt động của timer:

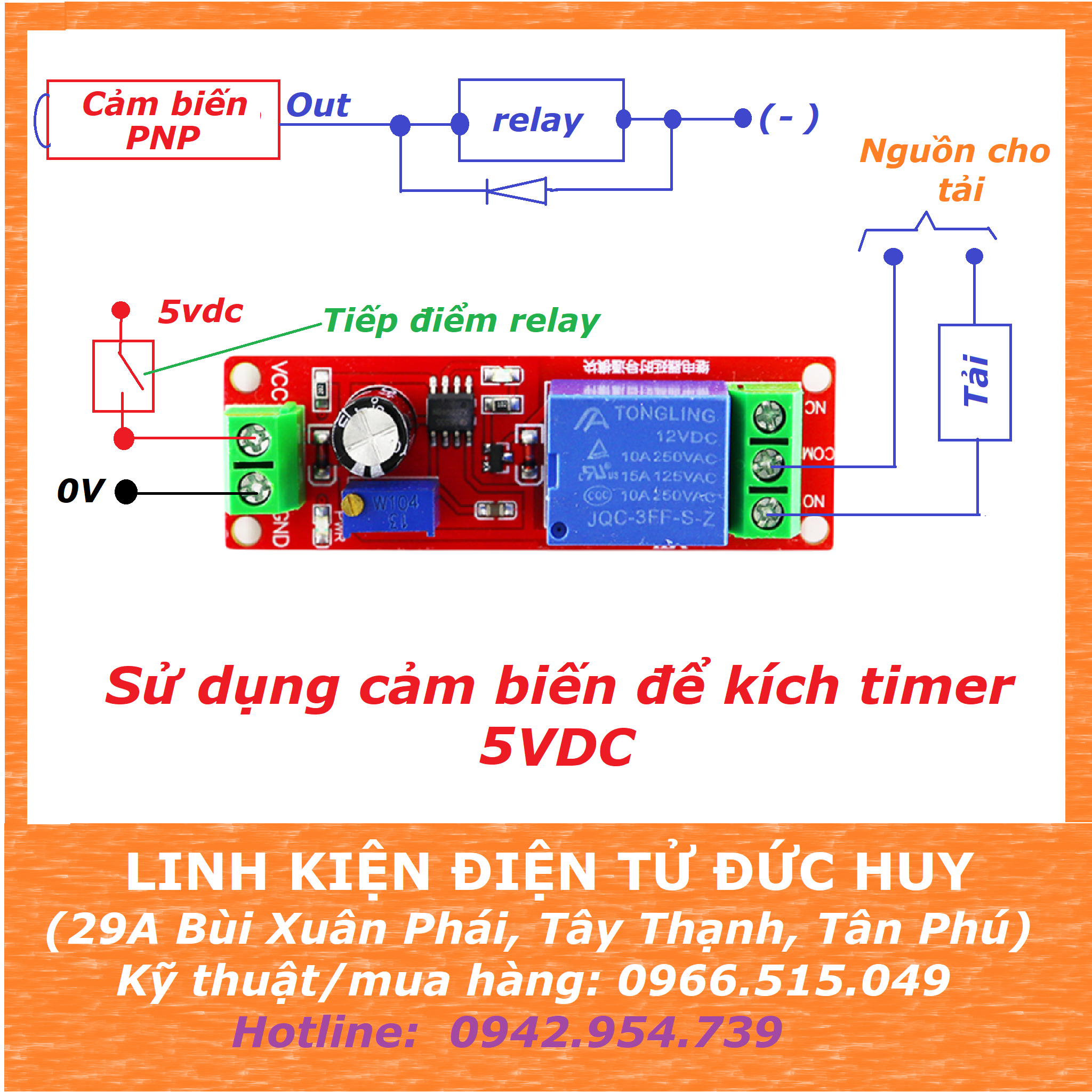

 + Khi nguồn được cấp 12V cho timer, timer bắt đầu hoạt động tạo trễ, tuy nhiên lúc này ngõ ra relay chưa kích hoạt (tiếp điểm NO chưa ON), sau khi hết thời gian trễ được cài đặt bởi biến trở trên mạch tức là là thời gian trong khoảng 1s - 10s, relay sẽ ON (tiếp điểm COM và  NO sẽ thông nhau, tiếp điểm COM và NC sẽ hở ra)

+ Khi timer đang tạo trễ, nếu nguồn đầu vào bị mất, thì quá trình tạo trễ sẽ bị dừng ngay lập tức, khi cấp lại nguồn điện cho timer thì sẽ bắt đầu lặp lại quá trình.
