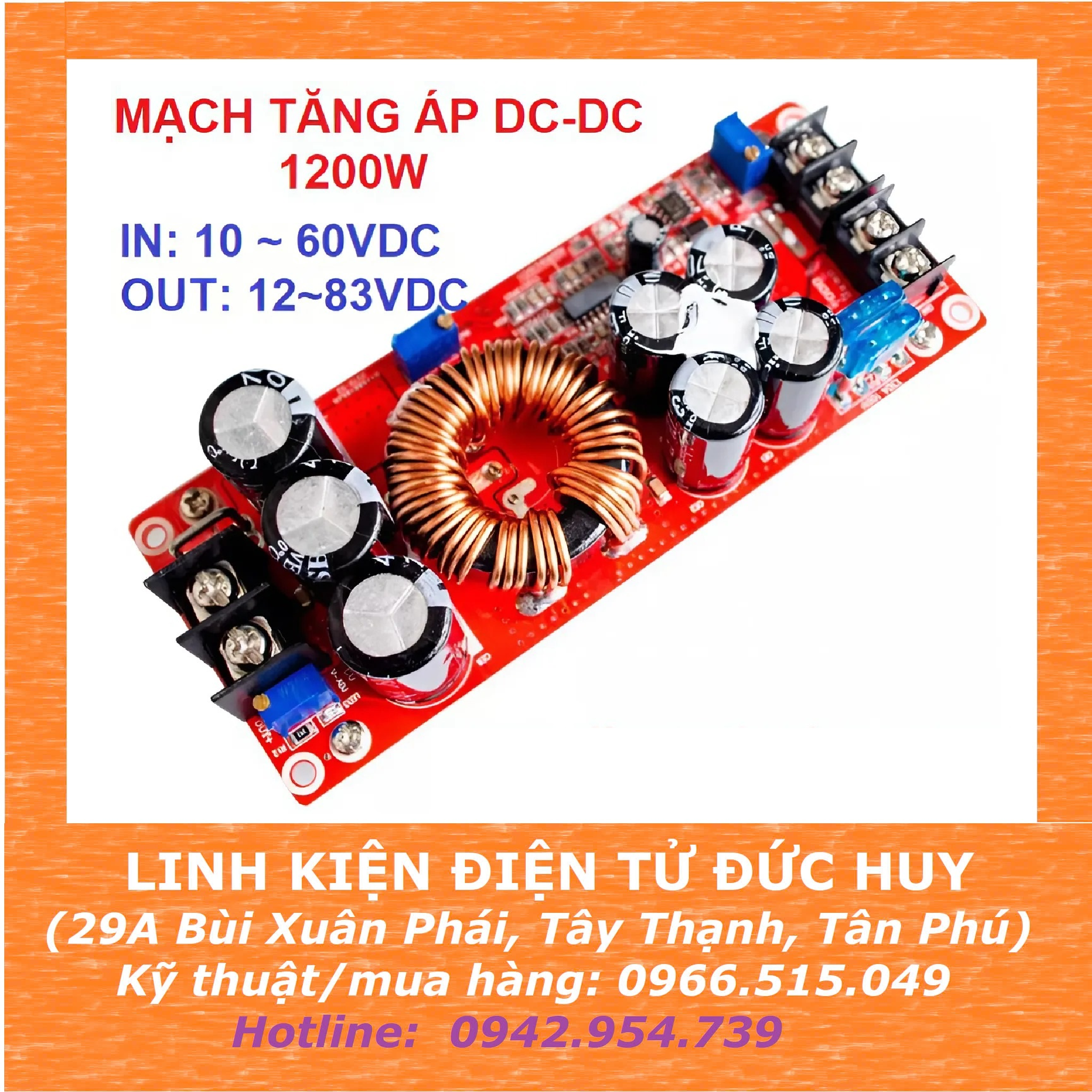

MẠCH TĂNG ÁP DC-DC 1200W

Mã sản phẩm: K9_126
THÔNG SỐ KỸ THUẬT CỦA MODULE:+ KIỂU TĂNG ÁP:  KHÔNG CÁCH LY BOOST+ KHOẢNG ĐIỆN ÁP ĐẦU VÀO:  10 ~ 60VDC+ KHOẢNG ĐIỆN ÁP ĐẦU RA:   12 ~ 83VDC+ DÒNG ĐIỆN ĐẦU VÀO TỐI ĐA:   20A+ DÒNG ĐIỆN ĐẦU RA TỐI ĐA: 18A, tăng cường tản nhiệt, quạt nếu đầu...
195,000₫
Hàng còn: 5
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

THÔNG SỐ KỸ THUẬT CỦA MODULE:

+ KIỂU TĂNG ÁP:  KHÔNG CÁCH LY BOOST

+ KHOẢNG ĐIỆN ÁP ĐẦU VÀO:  10 ~ 60VDC

+ KHOẢNG ĐIỆN ÁP ĐẦU RA:   12 ~ 83VDC

+ DÒNG ĐIỆN ĐẦU VÀO TỐI ĐA:   20A

+ DÒNG ĐIỆN ĐẦU RA TỐI ĐA: 18A, tăng cường tản nhiệt, quạt nếu đầu ra từ 10A trở lên

+ Bảo vệ ngược cực đầu vào: Có (MOS chống đảo ngược 150A)

+ Dòng tĩnh:  15mA (khi điện áp đầu ra càng cao thì dòng tĩnh sẽ càng lớn)

+ Chức năng bảo vệ điện áp thấp đầu vào:   điều chỉnh khoảng bảo vệ từ 9 ~ 50VDC

+ Nhiệt độ hoạt động:   -40 ~ 85 độ C

+ Tần số làm việc:   150Khz

 Hiệu suất chuyển đổi: 92% ~ 97% (hiệu suất liên quan đến chênh lệch điện áp đầu vào, đầu ra, dòng điện và điện áp. Chênh lệch điện áp nhỏ có nghĩa là hiệu quả cao)

Bảo vệ quá dòng đầu vào: Có (đầu vào vượt quá 20A, bảo vệ tự động, nguồn điện không tăng)

+  Bảo vệ ngắn mạch đầu vào:   Có (cầu chì đầu vào 30A) bảo vệ ngắn mạch kép.

+ Kích thước:   150 x  52 x 53mm

Lưu ý: Công suất tối đa là 240W khi đầu vào là 12V, công suất tối đa là 480W khi đầu vào là 24V và công suất tối đa là 720W khi đầu vào là 36V.

HƯỚNG DẪN ĐIỀU CHỈNH:

+ Điều chỉnh chiết áp "V-ADJ" đầu ra (được đánh dấu trong hình trên) khi nguồn điện được kết nối và không tải, Xoay theo chiều kim đồng hồ để tăng điện áp và ngược chiều kim đồng hồ để giảm điện áp.

+ Điều chỉnh chiết áp "A-ADJ" ngược chiều kim đồng hồ 30 vòng để đưa dòng điện đầu ra về mức thấp nhất, sau đó kết nối tải và chỉnh chiết áp "A-ADJ" cùng chiều kim đồng hồ để tăng dòng điện đến mức cần thiết. Mặc định module được chỉnh giới hạn dòng điện ở mức 3A.

+ Điều chỉnh bảo vệ điện áp pin yếu đầu vào, khi sử dụng nguồn đầu vào là pin, để tránh trường hợp pin yếu sẽ gây hư hỏng pin và module tăng áp này.

    Ví dụ: Chúng ta muốn đặt điện áp 10V là giá trị pin yếu (có nghĩa là khi điện áp đầu vào là 10V thì mạch không tăng áp nữa, đầu vào = đầu ra = 10V), sử dụng điện áp 10V cấp cho module, xoay biến trở RV1 (theo chiều kim đồng hồ để tăng giá trị điện áp bảo vệ, ngược chiều kim đồng hồ để giảm điện áp bảo vệ) cho đến khi đèn UVLO bật, chế độ bảo vệ điện áp thấp 10V đã ghi nhận.
