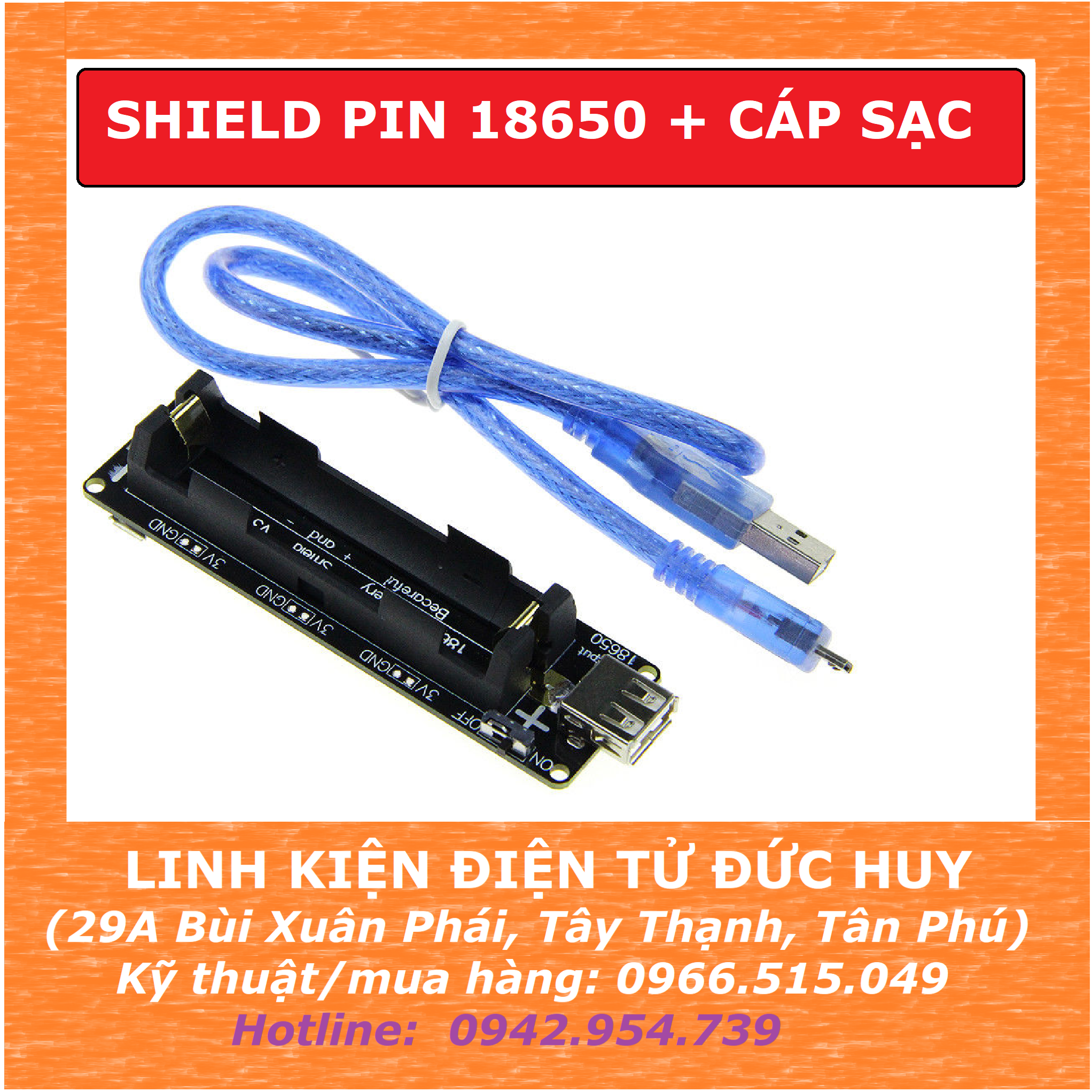

MẠCH SHIELD PIN 18650 LOẠI 1 CELL + CÁP SẠC

18650 Battery Shield được sử dụng trong các giải pháp cấp nguồn bằng pin cho Arduino, ESP8266, ESP32, Raspberry Pi,..., mạch được tích hợp mạch sạc pin chuyên dụng và IC chuyển áp từ pin sang 5VDC (USB, Pinout Header) /  3VDC (Pinout Header) để cấp nguồn bằng pin cho vô số các ứng dụng khác nhau, mạch có chất lượng linh kiện và gia công tốt, độ bền cao.

THÔNG SỐ KỸ THUẬT

• Cấp nguồn đầu vào qua Micro usb : 5~8VDC 0.5A

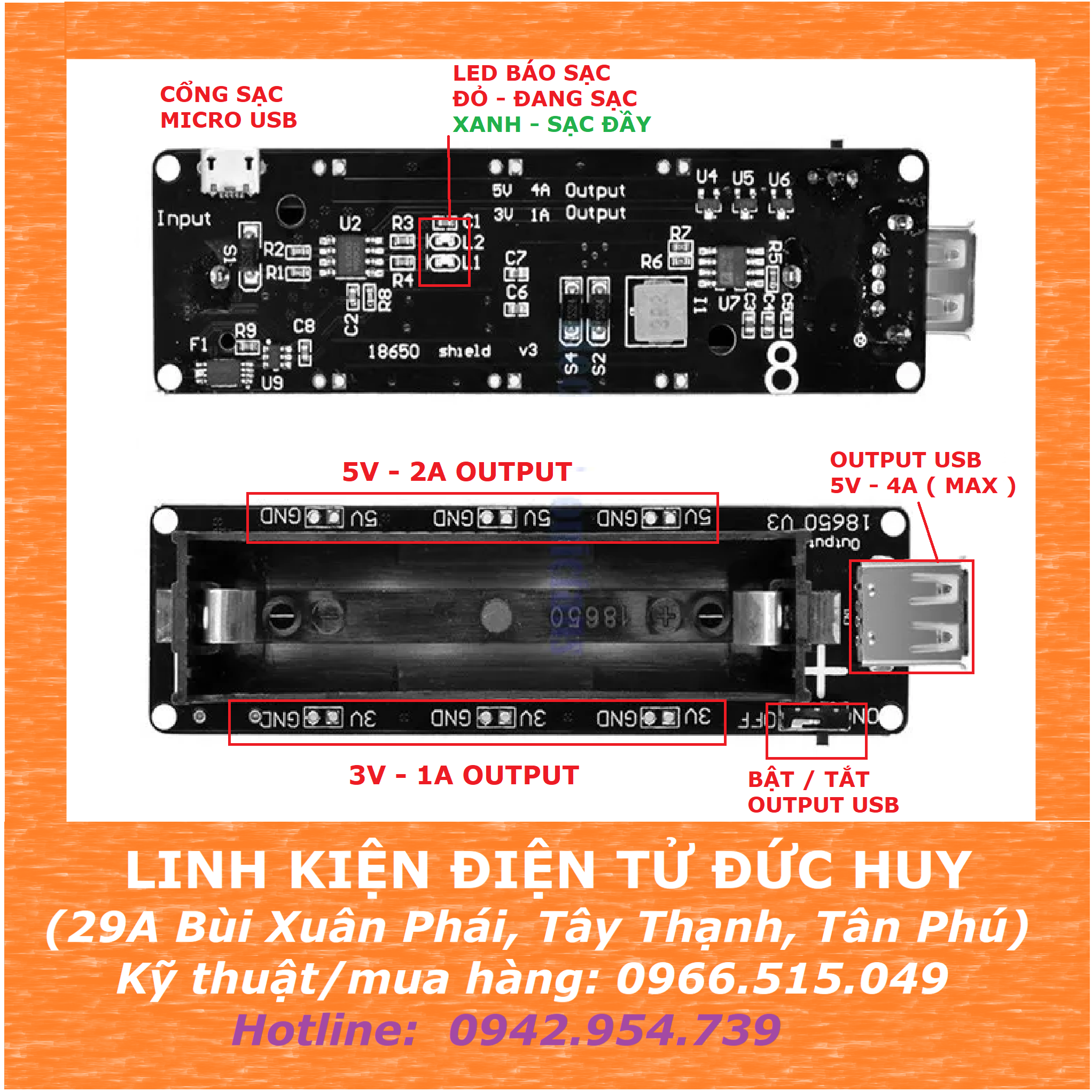

• Nguồn đầu ra Output:
• 5VDC qua cổng USB Type A / Max 4A
• 3 Header Conector cấp nguồn 3VDC/ Max 1A
• 3 Header Conector cấp nguồn 5VDC/Max 2A
• Tích hợp LED báo trạng thái sạc (green = full, red = charging)
• Tích hợp mạch bảo vệ pin tự động ngưng sạc khi sạc đầy, tự động tắt nguồn khi pin yếu,
• Lưu ý: không có bảo vệ cắm ngược cực nên cần lắp đúng chiều pin để tránh làm mạch bị cháy.
• ==> Khi tháo pin cần tắt nguồn, nếu đang bật nguồn mạch sẽ vào chế độ bảo vệ, khi lắp pin lại cần phải cắm sạc để kích.
