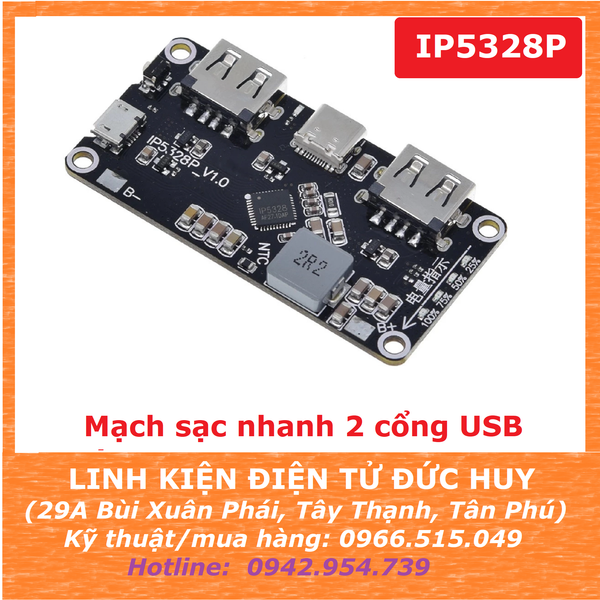

Mạch sạc pin dự phòng sạc nhanh PD2.0 QC2.0 QC3.0 2 cổng USB IP5328P

+ Mạch sạc pin dự phòng sạc nhanh PD QC2.0 QC3.0 2 cổng USB IP5328P là giải pháp tiên tiến được thiết kế để đáp ứng nhu cầu ngày càng tăng về sạc nhanh và hiệu quả trong các thiết bị di động. Mô-đun này là lựa chọn tuyệt vời hiệu suất cao cung cấp khả năng sạc nhanh, đảm bảo thiết bị của bạn được cấp nguồn và sẵn sàng hoạt động trong thời gian ngắn nhất.

+ Với các tính năng tiên tiến, thiết kế nhỏ gọn và khả năng tương thích với nhiều giao thức sạc nhanh, mô-đun IP5328P lý tưởng cho những người đam mê DIY, người đam mê điện tử và các chuyên gia muốn tạo ra các sản phẩm sạc dự phòng đáng tin cậy và mạnh mẽ.

+ Mạch sạc pin dự phòng sạc nhanh PD QC3.0 2 cổng USB IP5328P  là mạch hỗ trợ nhiều giao thức sạc nhanh, sạc nhanh 2 chiều (sạc đầu vào và sạc đầu ra) 18W, và hỗ trợ đến 4 cổng sạc:

       +  2 Cổng USB TYPE A  sạc đầu ra hỗ trợ sạc nhanh QC2.0 QC3.0, FCP, AFC, MTK, SFCP.

       +  1 cổng Micro USB sạc điện áp vào (sạc vào pin dự phòng) hỗ trợ đầu vào sạc nhanh FCP, AFC, SFCP.

       +  1 cổng USB Type C hỗ trợ sạc nhanh 2 chiều USB PD , tương thích với đầu vào sạc nhanh FCP/SFCP của Huawei, và đầu ra sạc nhanh QC3.0, FCP, AFC, MTK, SFCP.

THÔNG SỐ KỸ THUẬT:

+ Điện áp pin đầu vào: Lithium Ion 3.7 ~ 4.2V

+ Dòng điện sạc pin có thể hỗ trợ tối đa 5A ở cổng B+, B-

+ Dòng điện xả (xuất ra) tối đa ở các mức điện áp: 5V  3.1A; 7V 2.4A; 9V 2.0A; 12V 1.5A

+ Cổng type C vừa là đầu vào để sạc, vừa là đầu ra để sạc điện thoại, máy tính bảng... Đầu vào sạc type hỗ trợ có thể tiếp nhận điện áp 5V, 9V.

+ Có thể đấu song song nhiều pin để có dung lượng cao, không giới hạn dung lượng đầu vào

+ Điện áp đầu ra : mạch tự động tăng áp, tự động nhận dạng để điều chỉnh điện áp đầu ra: 5V, 9V, 12V

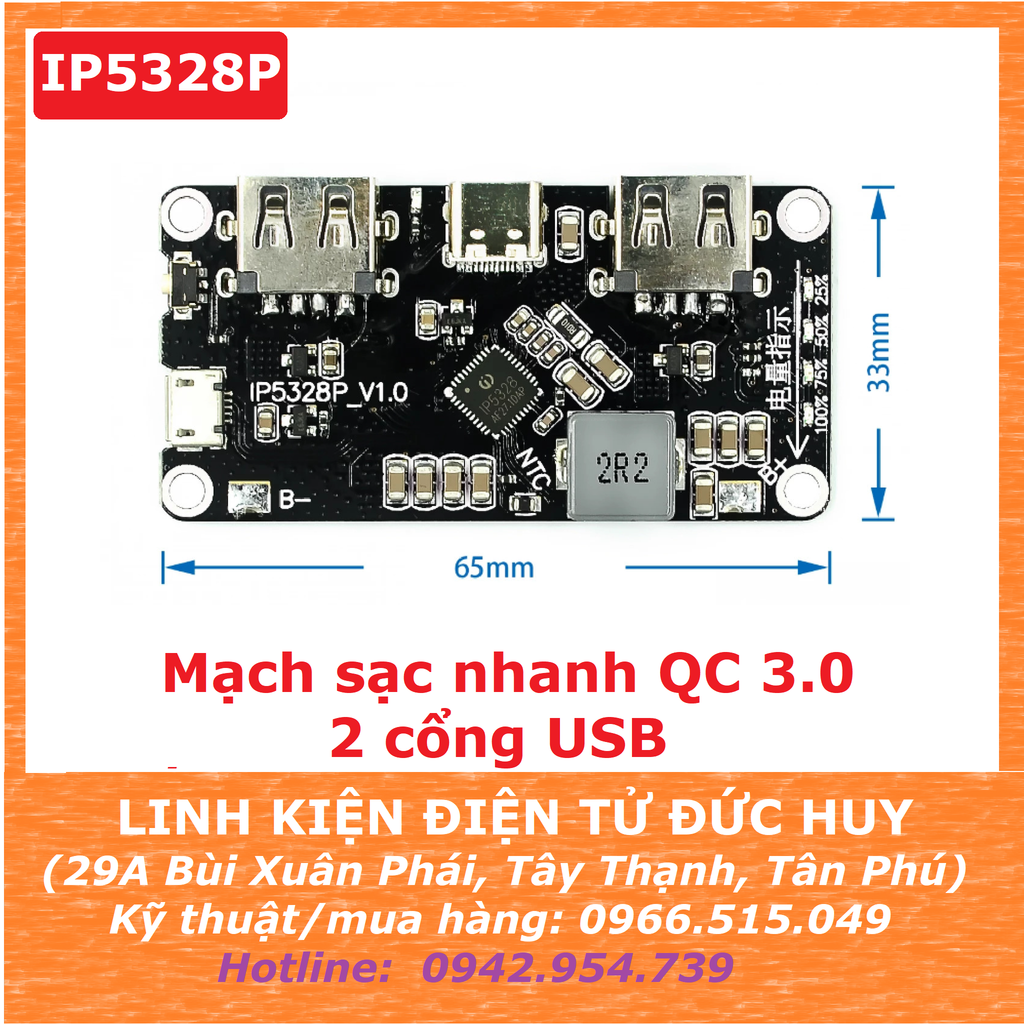

+ Kích thước: 65 x 32.5mm

+ Không lắp pin ngược cực (+), (-) vào mạch.

+ Có đèn báo sạc nhanh đầu vào và đầu ra.

+ Hiệu suất chuyển đổi: 95%

+ Nút nhấn khởi động: khi nhấn giữ trong khoảng dưới 2S thì mạch khởi động: báo đèn dung lượng, và USB đầu ra có điện áp để sạc. Nhấn lâu hơn 10S sẽ reset lại board mạch,

+ Tự động phát hiện có điện thoại cắm vào mạch sẽ tự động sạc mà không cần nút bấm khởi động.

+ Tự động điều chỉnh dòng sạc đầu ra để tương ứng với từng điện áp của thiết bị đảm bảo thiết bị sẽ nhận được dòng sạc tối ưu, an toàn và nâng cao tuổi thọ.

+ Bảo vệ thấp áp, quá áp đầu vào sạc.

+ Bảo vệ quá dòng, quá áp, ngắn mạch đầu ra xả

+ Bảo vệ sạc pin quá mức, xả pin quá mức.

+ Bảo vệ quá nhiệt.

CHỨC NĂNG HOẠT ĐỘNG CỦA MẠCH:

a)  Tự khóa và kích hoạt khi pin yếu (pin của sạc dự phòng):

      + Khi IP5328P được kết nối với pin lần đầu tiên, bất kể điện áp pin là bao nhiêu, chip sẽ ở trạng thái khóa và đèn báo dung lượng ở mức thấp nhất sẽ nhấp nháy 4 lần để nhắc nhở.

      + Khi không sạc, mạch sẽ cũng chuyển sang trạng thái khóa khi điện áp pin quá thấp không đủ để kích hoạt chế độ pin yếu.

      + Ở trạng thái khóa để giảm mức tiêu thụ điện năng tĩnh, IP5328P không có chức năng phát hiện điện thoại di động cắm vào và không thể kích hoạt khởi động bằng nút bấm.

      + Mạch cũng không xuất nguồn đầu ra khi đang ở trạng thái khóa.

      --> Cắm sạc để thoát khỏi trạng thái khóa.

b) Các chức năng ở quá trình sạc (sạc pin dự phòng):

       + IP5328P có hệ thống quản lý sạc pin lithium với dòng điện và điện áp không đổi, hỗ trợ cấu trúc chuyển mạch đồng bộ. Có thể tự động khớp với các thông số điện áp.

       + Khi điện áp pin nhỏ hơn 3V mạch áp dụng dòng sạc 250mA, khi điện áp lớn hơn 3V sẽ chuyển sang chế độ dòng sạc không đổi với dòng sạc 5A, khi điện áp pin gần đầy sẽ chuyển sang sạc điện áp không đổi.

c) Mạch IP5328P không hỗ trợ sạc, xả cùng 1 thời điểm. Ở trạng thái sạc thì cổng OUT sẽ không có điện áp để bảo vệ điện áp cao của quá trình sạc làm hỏng thiết bị khi đang sạc.

d) Dòng điện đầu ra của hệ thống tăng áp có thể được tự động điều chỉnh theo nhiệt độ để đảm bảo nhiệt độ IC thấp hơn nhiệt độ cho phép.

e) IP5328P sử dụng công nghệ sạc chuyển mạch với tần số chuyển mạch 500kHz. Khi sạc bằng nguồn điện đầu vào 5V thông thường, công suất đầu vào tối đa là 10W.

+Khi sạc bằng đầu vào sạc nhanh, công suất đầu vào tối đa là 18W. Dòng điện sạc tối đa ở đầu pin (B+, B-) có thể đạt tới 5,0A và hiệu suất sạc có thể lên tới 94%, giúp rút ngắn thời gian sạc xuống 3/4 thời gian.

+IP5328P sẽ tự động điều chỉnh dòng sạc để phù hợp với các bộ chuyển đổi có khả năng tải khác nhau.
