MẠCH RASPBERRY PI PICO RP2040, USB TYPE C

Mạch vi điều khiển Raspberry Pi Pico RP2040 sử dụng MCU RP2040 được chính Raspberry Pi thiết kế dựa trên kiến trúc dual-core ARM Cortex-M0+ với xung nhịp tối đa lên đến 133Mhz, RP2040 còn có 264KB RAM nội và hỗ trợ bộ nhớ Flash ngoài lên đến 16MB cũng như đầy đủ các giao tiếp cơ bản UART, I2C, SPI,....

Mạch Vi Điều Khiển Raspberry Pi Pico RP2040 được Raspberry Pi hỗ trợ lập trình trên IDE với ngôn ngữ C và Python cũng như khả năng kết hợp hoàn hảo với máy tính Raspberry Pi sẽ mang đến cho bạn một công cụ dễ dàng sử dụng cho vô số các ứng dụng khác nhau.

THÔNG SỐ KỸ THUẬT

• Điện áp cấp nguồn: 1.8~5.5VDC, cấp nguồn qua cổng USB / VBUS (5VDC) hoặc chân VSYS (1.8~5.5VDC)
• Điện áp giao tiếp GPIO:  TTL 1.8~3.3VDC
• RP2040 microcontroller chip designed by Raspberry Pi in the UK
• Dual-core Arm Cortex-M0+ processor, flexible clock running up to 133 MHz
• 264KB on-chip SRAM
• 2MB on-board QSPI Flash
• 26 multifunction GPIO pins, including 3 analogue inputs
• 2 × UART, 2 × SPI controllers, 2 × I2C controllers, 16 × PWM channels
• 1 × USB 1.1 controller and PHY, with host and device support
• 8 × Programmable I/O (PIO) state machines for custom peripheral support
• Castellated module allows soldering direct to carrier boards
• Drag-and-drop programming using mass storage over USB
• Low-power sleep and dormant modes
• Accurate on-chip clock
• Temperature sensor
• Accelerated integer and floating-point libraries on-chip
• Operating temperature -20°C to +85°C



CÁCH NẠP CODE Raspberry Pi Pico RP2040 BẰNG ARDUINO IDE



1. Trong Arduino IDE, vào File > Preferences.





2. Nhập URL sau vào “Additional Boards Manager URLs”



https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json



==> Sau đó, nhấp vào nút “OK”:





3. Mở Boards Manager. Vào Tools > Board > Boards Manager…



4. Tìm kiếm “ pico ” và cài đặt bo mạch Raspberry Pi Pico/RP2040.





6. Bây giờ, nếu bạn vào Tools > Board , sẽ có một danh mục các bo mạch Raspberry Pi Pico.







7. Nhấn giữ nút BOOTSEL trên mạch, sau đó cắm cáp nạp Micro USB để mạch vào chế độ Bootloader



==> Đối với những lần nạp sau bằng Arduino IDE, bo mạch sẽ tự động chuyển sang chế độ khởi động mà không cần phải nhấn nút BOOTSEL.

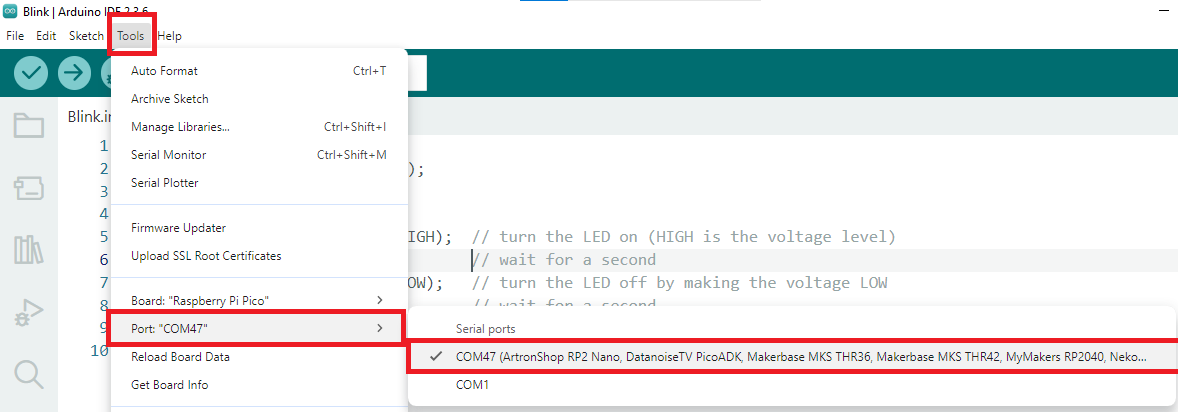

8. Chọn tên Board và Port





==> Sao chép và nạp code bên dưới vào là đã hoàn thành



=> Những lần nạp sau cần chọn lại Port





CODE BLINK TEST Raspberry Pi Pico RP2040



void setup() {

  pinMode(LED_BUILTIN, OUTPUT);

}

void loop() {

  digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)

  delay(1000);                      // wait for a second

  digitalWrite(LED_BUILTIN, LOW);   // turn the LED off by making the voltage LOW

  delay(1000);                      // wait for a second

}
