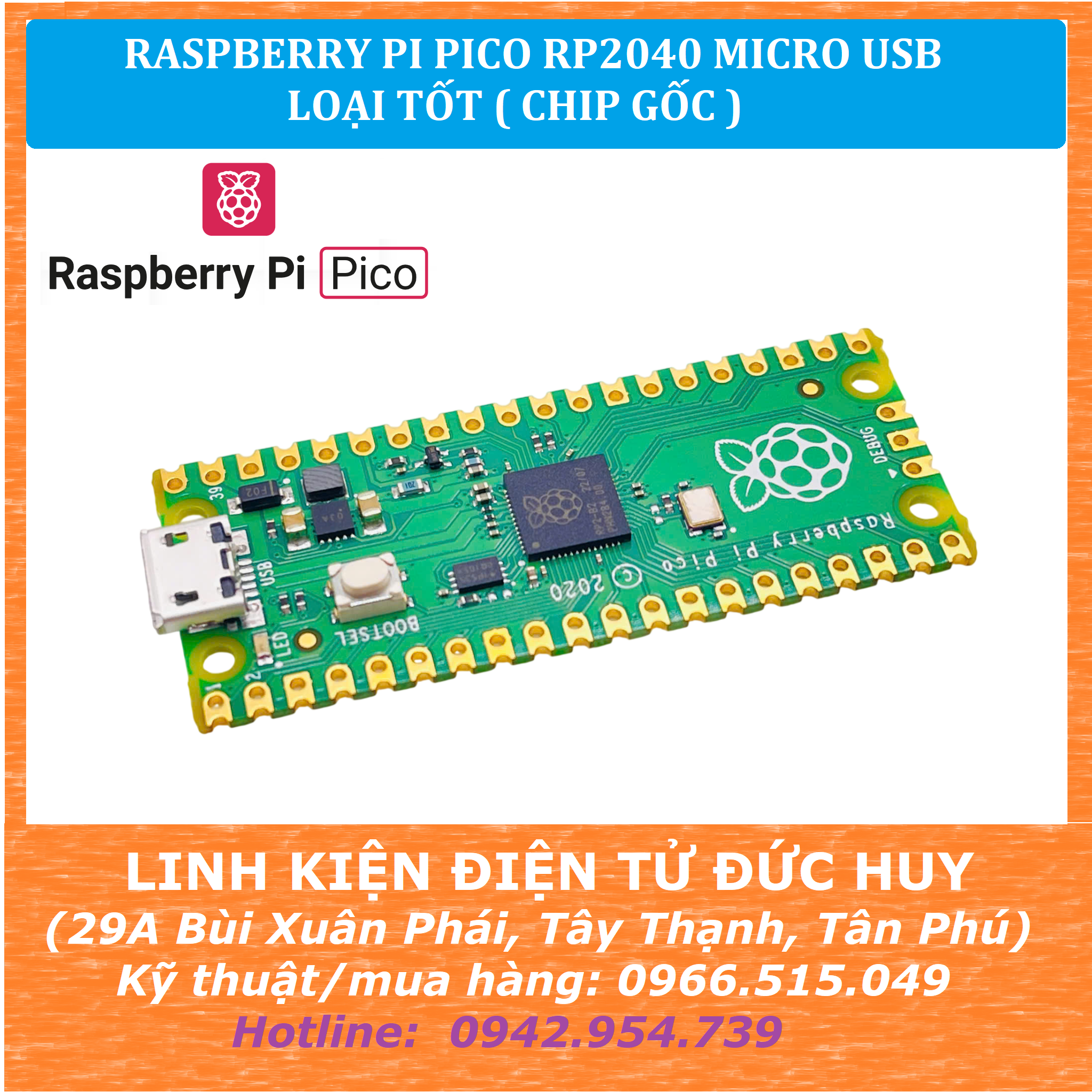

MẠCH RASPBERRY PI PICO RP2040 MICRO USB, LOẠI TỐT ( CHIP GỐC )

Raspberry Pi Pico là dòng mạch vi điều khiển giá rẻ, hiệu năng cao do Raspberry Pi phát triển. Mạch sử dụng chip RP2040 do hãng tự thiết kế, trang bị vi xử lý lõi kép ARM Cortex-M0+, hỗ trợ lập trình bằng ngôn ngữ C/C++ và MicroPython, rất phù hợp cho các dự án điện tử và tự động hóa

Được Raspberry Pi hỗ trợ lập trình trên IDE với ngôn ngữ C và Python cũng như khả năng kết hợp hoàn hảo với máy tính Raspberry Pi sẽ mang đến cho bạn một công cụ dễ dàng sử dụng cho vô số các ứng dụng khác nhau.

THÔNG SỐ KỸ THUẬT

• Supported input voltage 1.8–5.5V DC
• Dual Arm Cortex-M33 or dual Hazard3 RISC-V processors @ 150MHz
• 520 KB on-chip SRAM
• Software- and hardware-compatible with Raspberry Pi Pico 1
• Drag-and-drop programming using mass storage over USB
• Castellated module allows soldering direct to carrier boards
• Robust and fully documented security features:
• ARM TrustZone for Cortex-M
• Optional boot signing, enforced by on-chip mask ROM, with key fingerprint in OTP
• Protected OTP storage for optional boot decryption key
• Global bus filtering based on Arm or RISC-V security/privilege levels
• Peripherals, GPIOs, and DMA channels individually assignable to security domains
• Hardware mitigations for fault injection attacks
• Hardware SHA-256 accelerator
• 2 × UART
• 2 × SPI controllers
• 2 × I2C controllers
• 24 × PWM channels
• 3 x ADC channels
• 1 × USB 1.1 controller and PHY, with host and device support
• 12 × PIO state machines
• Open source C/C++ SDK, MicroPython support
• Operating temperature -20°C to +85°C



CÁCH NẠP CODE Raspberry Pi Pico RP2040 BẰNG ARDUINO IDE



1. Trong Arduino IDE, vào File > Preferences.





2. Nhập URL sau vào “Additional Boards Manager URLs”



https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json



==> Sau đó, nhấp vào nút “OK”:





3. Mở Boards Manager. Vào Tools > Board > Boards Manager…



4. Tìm kiếm “ pico ” và cài đặt bo mạch Raspberry Pi Pico/RP2040.





6. Bây giờ, nếu bạn vào Tools > Board , sẽ có một danh mục các bo mạch Raspberry Pi Pico 2.



7. Nhấn giữ nút BOOTSEL trên mạch, sau đó cắm cáp nạp Micro USB để mạch vào chế độ Bootloader

==> Đối với những lần nạp sau bằng Arduino IDE, bo mạch sẽ tự động chuyển sang chế độ khởi động mà không cần phải nhấn nút BOOTSEL.



8. Chọn tên Board và Port





==> Sao chép và nạp code bên dưới vào là đã hoàn thành



=> Những lần nạp sau cần chọn lại Port





CODE BLINK TEST Raspberry Pi Pico RP2040



void setup() {

  pinMode(LED_BUILTIN, OUTPUT);

}

void loop() {

  digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)

  delay(1000);                      // wait for a second

  digitalWrite(LED_BUILTIN, LOW);   // turn the LED off by making the voltage LOW

  delay(1000);                      // wait for a second

}
