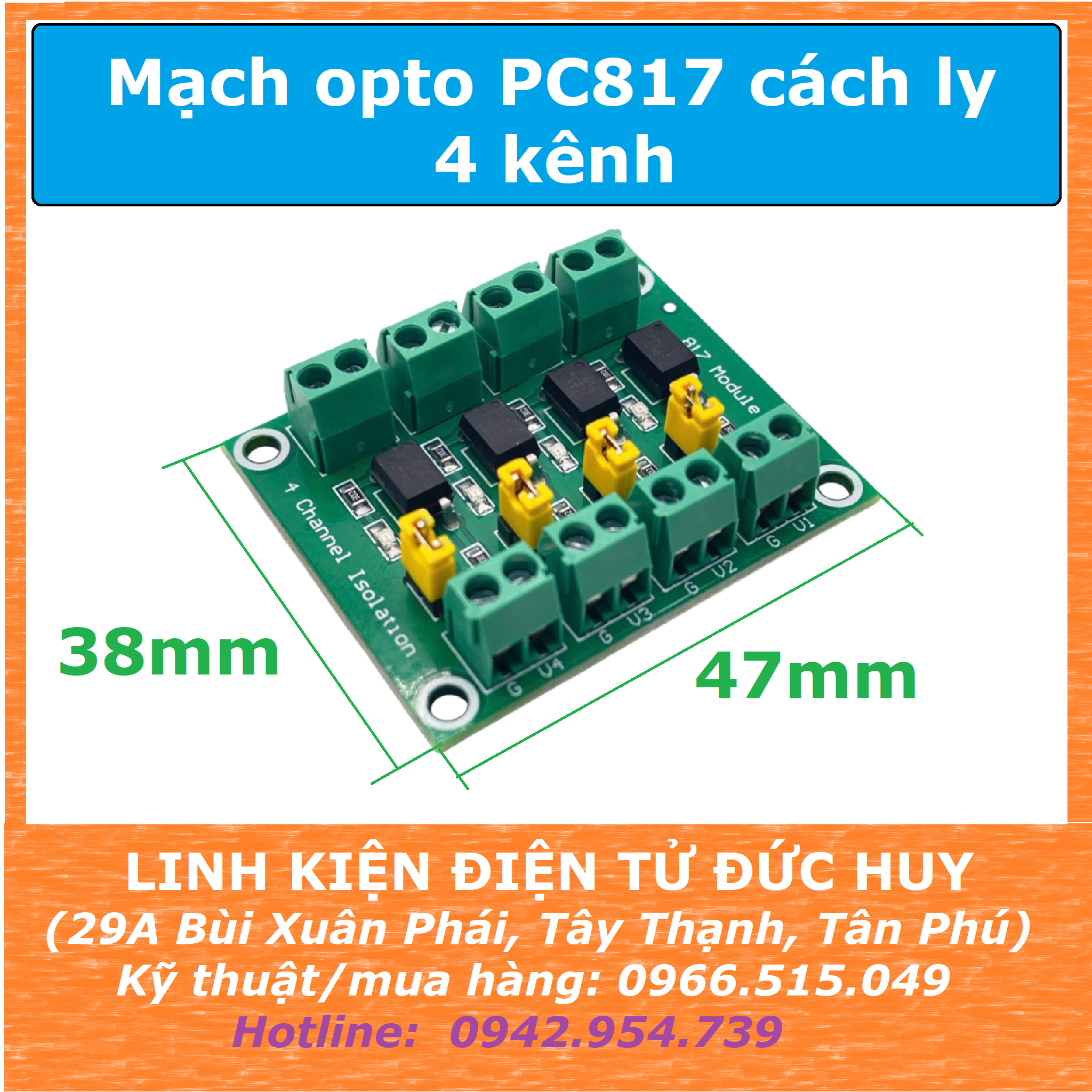

MẠCH OPTO PC817 CÁCH LY 4 KÊNH

Mạch opto cách ly 4 kênh là một mạch điện sử dụng các linh kiện optocoupler (thường là TLP281 hoặc PC817) để cách ly tín hiệu giữa hai mạch điện, thường là giữa một mạch điều khiển (như vi điều khiển) và một mạch công suất (như động cơ, relay). Mạch này giúp bảo vệ mạch điều khiển khỏi các tác động tiêu cực từ mạch công suất như nhiễu, điện áp cao, hoặc dòng điện lớn.

Cấu tạo và nguyên lý hoạt động:

• Optocoupler (hoặc Opto):

  Đây là thành phần chính, bao gồm một diode phát hồng ngoại và một transistor quang. Khi có dòng điện chạy qua diode phát, nó sẽ phát ra ánh sáng hồng ngoại, và ánh sáng này được transistor quang thu nhận, làm cho transistor dẫn điện. Nhờ vậy, tín hiệu điều khiển từ mạch này có thể truyền sang mạch kia mà không có sự kết nối điện trực tiếp, tạo ra sự cách ly.

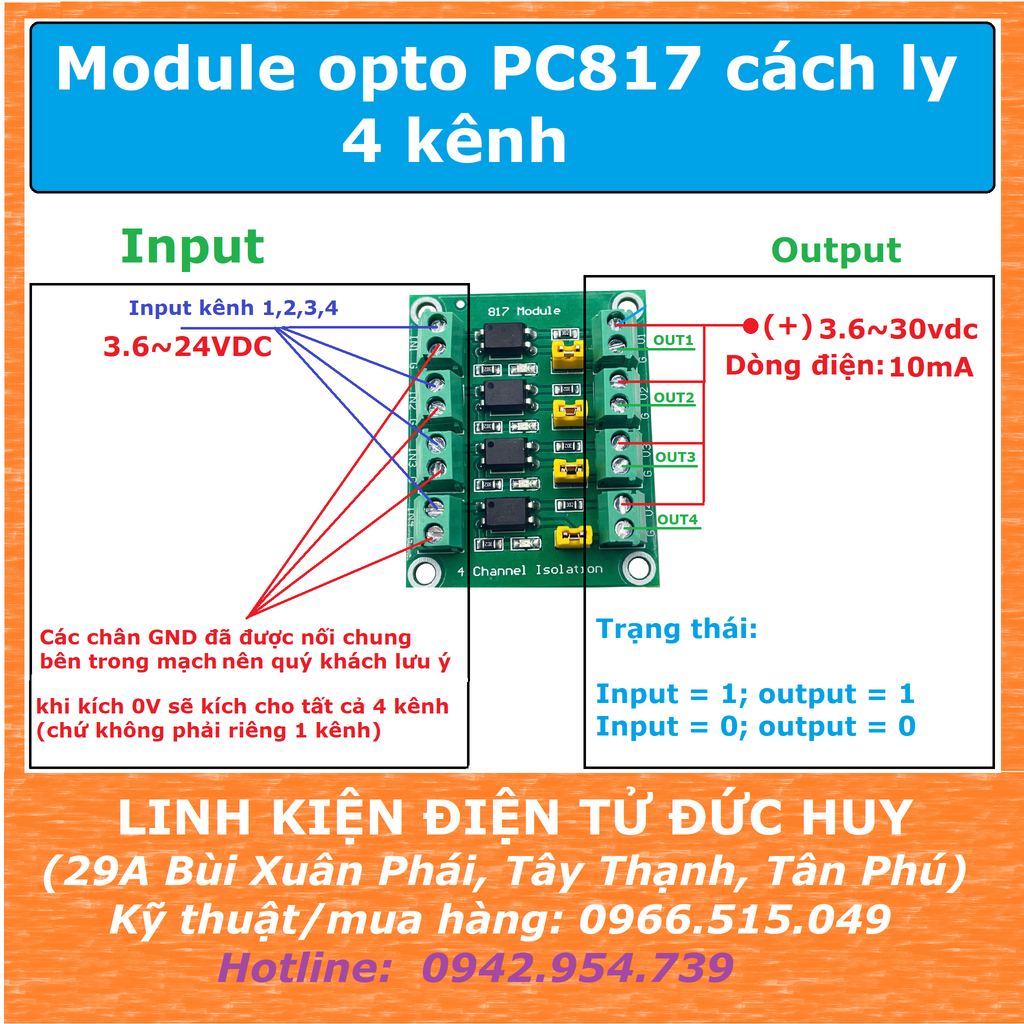

• Mạch đầu vào (Input):

  Nhận tín hiệu điều khiển từ mạch nguồn điện thấp (ví dụ: 3.3V hoặc 5V).

• Mạch đầu ra (Output):

  Tạo ra tín hiệu điện áp cao hơn (ví dụ: lên đến 24V) để điều khiển các thiết bị công suất.

Ứng dụng:

• Điều khiển động cơ:

  Cách ly tín hiệu điều khiển động cơ DC, động cơ bước, hoặc động cơ servo, bảo vệ vi điều khiển khỏi các xung điện áp cao khi động cơ hoạt động.

• Điều khiển relay:

  Cách ly tín hiệu điều khiển relay, cho phép relay đóng ngắt các mạch điện áp cao hơn.

• Giao tiếp giữa các mạch có điện áp khác nhau:

  Ví dụ, kết nối một vi điều khiển 3.3V với một thiết bị 12V hoặc 24V.

• Chống nhiễu:

  Giúp giảm thiểu ảnh hưởng của nhiễu điện từ lên mạch điều khiển.

Ưu điểm:

• Cách ly điện: Ngăn chặn sự truyền điện trực tiếp giữa các mạch, bảo vệ các linh kiện nhạy cảm.
• Chống nhiễu: Giảm thiểu ảnh hưởng của nhiễu điện từ.
• Thiết kế nhỏ gọn: Dễ dàng tích hợp vào các dự án.
• Đa năng: Có thể được sử dụng trong nhiều ứng dụng khác nhau.

Lưu ý:

• Mạch opto cách ly có giới hạn về tốc độ truyền tín hiệu, không phù hợp với các ứng dụng yêu cầu tốc độ cao.
• Cần chọn optocoupler phù hợp với điện áp và dòng điện của cả mạch đầu vào và đầu ra.
