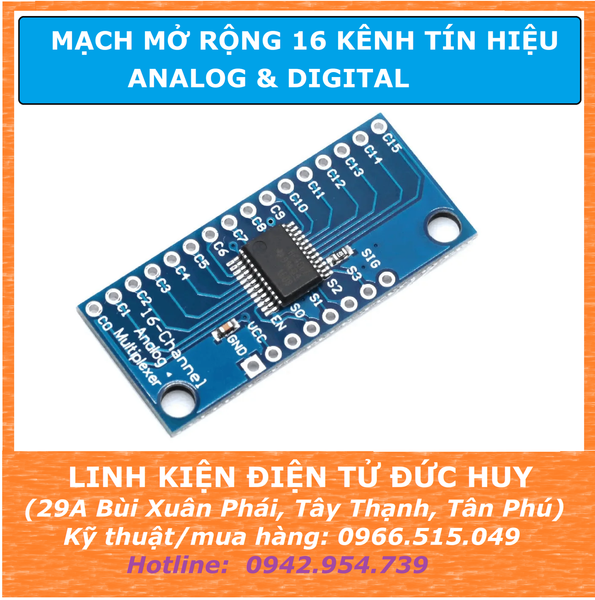

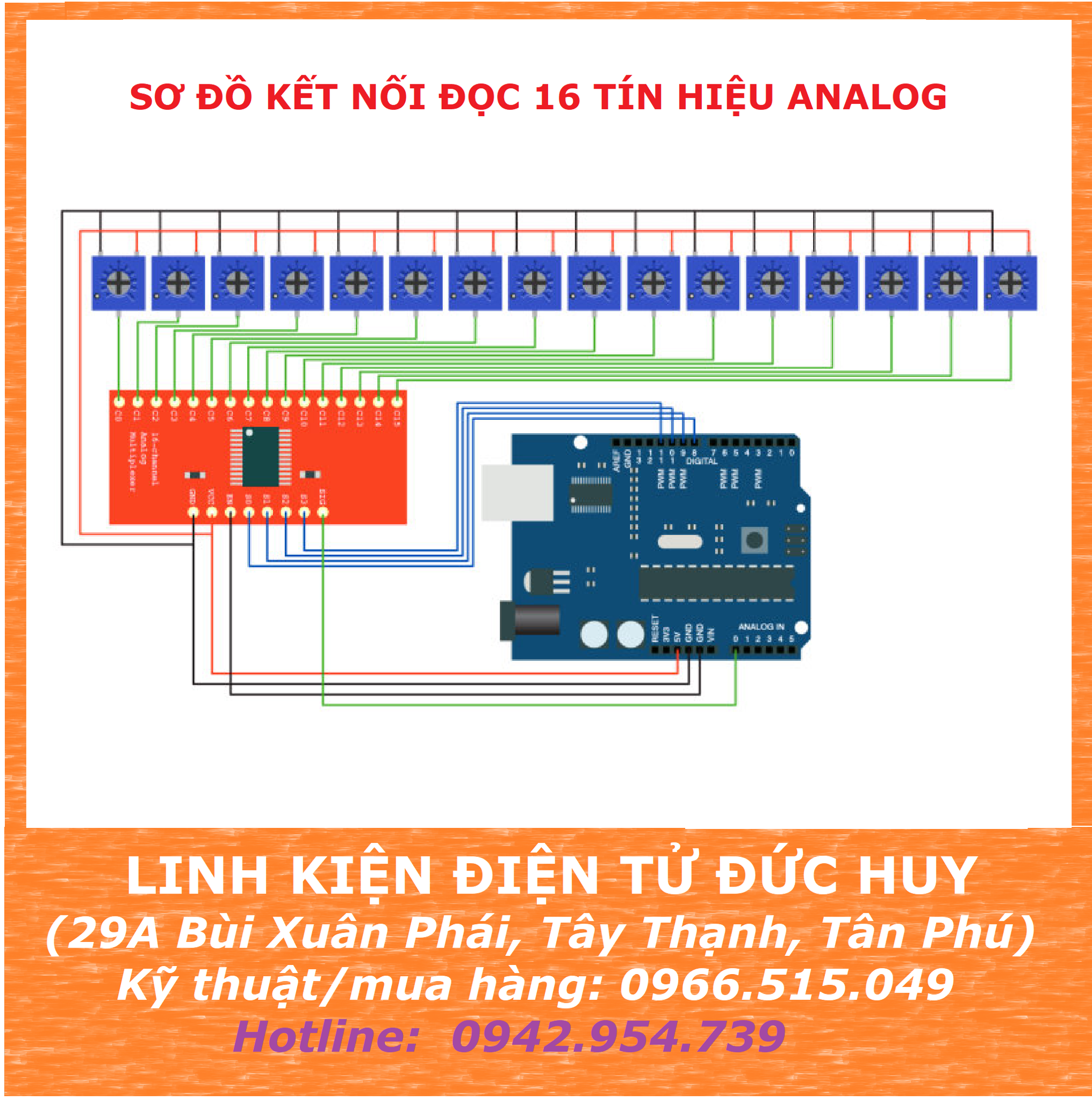

CD4067 CD74HC4067 MẠCH MỞ RỘNG 16 KÊNH TÍN HIỆU ANALOG, DIGITAL

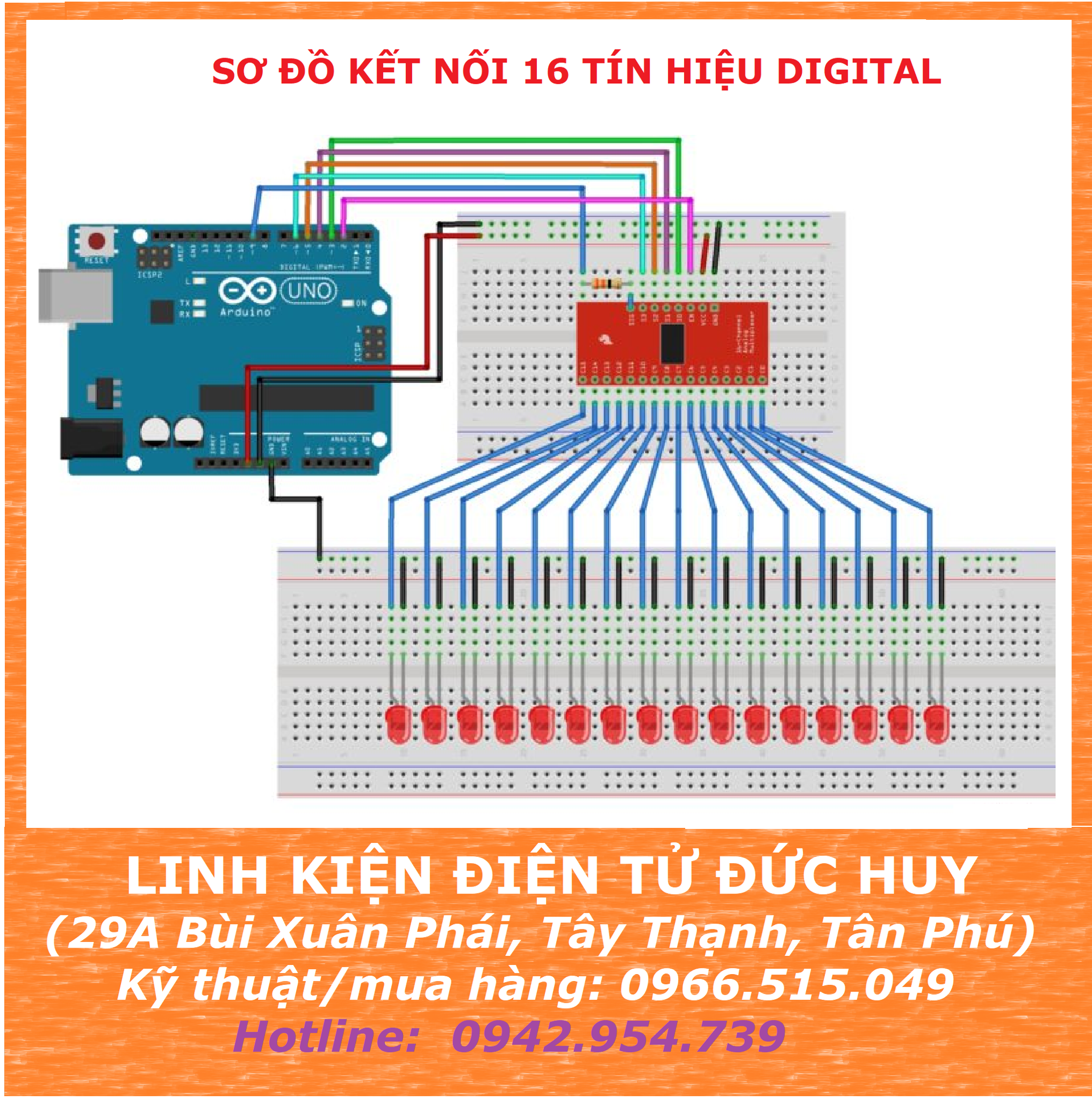

CODE TEST ARDUINO VỚI 74HC4067

const int SPin[4] = {3, 4, 5, 6}; // S0,S1,S2,S3

const int EPin = 2; // EN

const int SIG = 9; // SIG

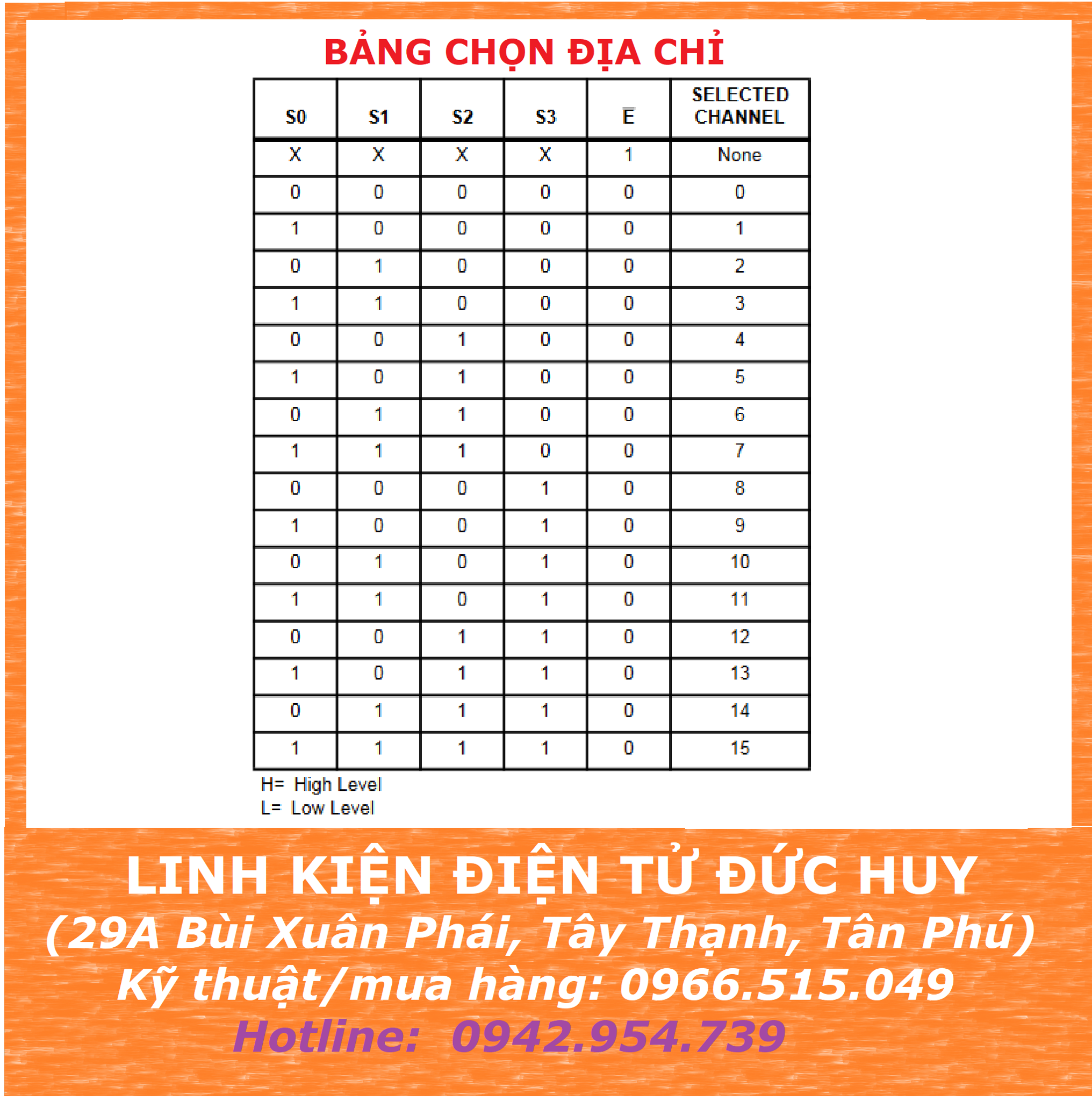

const int STable[16][4] = {

  {0,  0,  0,  0}, // Y0

  {1,  0,  0,  0}, // Y1

  {0,  1,  0,  0}, // Y2

  {1,  1,  0,  0}, // Y3

  {0,  0,  1,  0}, // Y4

  {1,  0,  1,  0}, // Y5

  {0,  1,  1,  0}, // Y6

  {1,  1,  1,  0}, // Y7

  {0,  0,  0,  1}, // Y8

  {1,  0,  0,  1}, // Y9

  {0,  1,  0,  1}, // Y10

  {1,  1,  0,  1}, // Y11

  {0,  0,  1,  1}, // Y12

  {1,  0,  1,  1}, // Y13

  {0,  1,  1,  1}, // Y14

  {1,  1,  1,  1}  // Y15

};

void YSelect(int Y){

  digitalWrite(SPin[0], STable[Y][0]);

  digitalWrite(SPin[1], STable[Y][1]);

  digitalWrite(SPin[2], STable[Y][2]);

  digitalWrite(SPin[3], STable[Y][3]);

}

void setup() {

  pinMode(EPin, OUTPUT);

  digitalWrite(EPin, LOW);

  pinMode(SIG, OUTPUT);

  digitalWrite(SIG, HIGH);

  for (int i = 0; i < 4; i++)

  {

    pinMode(SPin[i], OUTPUT);

    digitalWrite(SPin[i], LOW);

  }

}

void loop() {

  YSelect(0);

}
