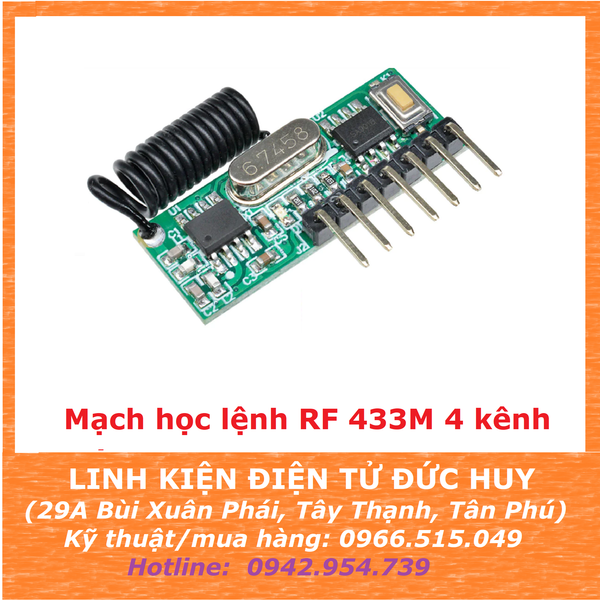

Mạch học lệnh 4 kênh RF 433MHZ R04B

Thông số kỹ thuật :

• Điện áp : DC3.3V-5V
• Dòng điện : 3mA
• Độ nhạy: -108DBM
• Tốc độ: max 10 KB/S

GND : Nối đất hoặc âm

VCC : Đầu vào DC3.3~5V

D0: OUTPUT 1

D1: OUTPUT 2

D2: OUTPUT 3

D3: OUTPUT 4

VT: KEY

Hướng dẫn cài đặt :

Nhấn nút 8 lần để xóa lệnh

VÀO CHẾ ĐỘ LÀM VIỆC

• Chế độ 1 ( NHẤN 1 LẦN) : Chế độ Tự Reset - Khi nhấn nút thì OUT ON, thả nút thì OUT OFF
• Chế độ 2 ( NHẤN 2 LẦN): Chế độ Tự Giữ - Khi nhấn nút lần 1 thì OUT ON, nhấn lần 2 thì OUT OFF
• Chế độ 3 ( NHẤN 3 LẦN): Chế độ Chuyển tiếp - Khi nhấn 1 nút bất kỳ thì OUT tương ứng sẽ ON các OUT còn lại sẽ OFF. Ví dụ Nhấn nút 1 thì OUT 1 ON, các OUT 2 3 4 sẽ OFF, nhấn nút 4 thì OUT 4 ON các OUT 1 2 3 sẽ OFF
• Chế độ 4 ( NHẤN 4 LẦN): OUT 1 và 3 Tự Reset, OUT 2 và 4 Tự Giữ.
• Chế độ 5 ( NHẤN 5 LẦN): OUT 1 và 3 Tự Reset, OUT 2 và 4 chuyền tiếp.
• Chế độ 6 ( NHẤN 6 LẦN): OUT 1 và 3 Tự Giữ, OUT 2 và 4 chuyền tiếp.
• Chế độ 7 ( NHẤN 7 LẦN): OUT 1 và 3 chuyển tiếp, OUT 2 và 4 chuyền tiếp.
