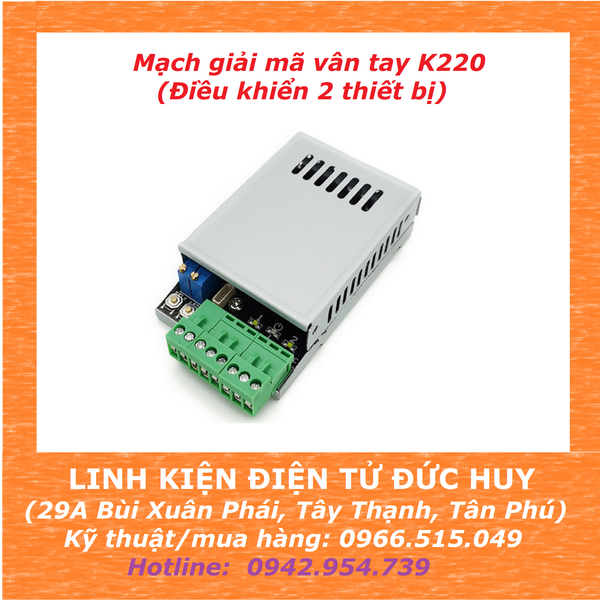

Mạch giải mã vân tay K220 (điều khiển 2 thiết bị)

Chức năng của mạch:

         + Mạch có chức năng 2 ngõ ra điều khiển 2 thiết bị trên cùng 1 mạch

         + Có chức năng vân tay quản lý và vân tay người dùng (tức là vân tay quản lý có quyền thêm hoặc xóa vân tay người dùng). Còn vân tay người dùng thì không can thiệp được thêm hay xóa vân tay khác.

         + Có chức năng:

            -  Jog mode: đặt vân tay hợp lệ relay ON, hết thời gian trễ được cài đặt thì relay OFF.

            -  Selflocking mode: đặt vân tay hợp lệ lần 1 relay ON, đặt tiếp vân tay lần 2 relay OFF

         + Điều chỉnh được thời gian trễ tắt relay:  từ 0.5 ~ 60s

THÔNG SỐ KỸ THUẬT:

         + Điện áp hoạt động: DC10~30V

         + Dòng tải hiện tại: 6mA

         + Ngõ ra: có 2 ngõ ra, tiếp điểm Relay 10A

         + Bộ nhớ lưu trữ: 200 vân tay

         + Chất liệu vỏ: nhôm

         + Nhiệt độ hoạt động: - 20℃ ~ +460℃

         + Kích thước: 78 x 48 x 21mm

CÀI ĐẶT VÂN TAY VÀ HOẠT ĐỘNG CỦA MẠCH K220

1. Cài đặt vân tay quản lý:

     1.1)  Nhấn nhanh phím cài đặt K1 để đăng ký dấu vân tay quản lý 1, đèn nguồn và đèn báo '1' sẽ nhấp nháy nhanh tức là đã sẵn sàng để đăng ký vân tay, đặt ngón tay vào vùng nhận của cảm biến, nhấc ngón tay lên, lặp lại nhiều lần như vậy cho đến khi nghe tiếng nhạc báo hiệu đăng ký vân tay thành công. Có thể liên tục đăng ký vân tay mới khi ở trạng thái này, nếu không có nhu cầu thêm vân tay, chờ một vài giây hệ thống sẽ tự lưu lại.

      1.2)  Nhấn nhanh phím cài đặt K2 để đăng ký dấu vân tay quản lý 2 và thực hiện tương tự như ở bước đăng ký vân tay quản lý 1.

2. Cài đặt vân tay người dùng:

      Nhấn và giữ dấu vân tay quản lý 1 hoặc 2 trên vùng nhận cảm biến, khi đèn nguồn và đèn báo tương ứng nhấp nháy nhanh và có nhạc, hãy đưa vân tay của người dùng để đăng ký, nhấc ngón tay lên, lặp lại nhiều lần như vậy cho đến khi nghe tiếng nhạc báo hiệu đăng ký vân tay thành công. Có thể liên tục đăng ký vân tay mới khi ở trạng thái này, nếu không có nhu cầu thêm vân tay, chờ một vài giây hệ thống sẽ tự lưu lại.

       Dấu vân tay của người dùng sẽ được lưu tại vị trí của dấu vân tay quản lý 1 hoặc 2 (là dấu vân tay dùng để cài đặt vân tay người dùng)

3. Xóa dấu vân tay:

    3.1 Xóa dấu vân tay người dùng:

    Nhấn và giữ dấu vân tay quản lý trong khoảng thời gian 20s, bạn sẽ nghe thấy tiếng bíp và tiếng nhạc đèn báo ở vị trí tương ứng sẽ sáng lên, tất cả dấu vân tay người dùng ở vị trí đó sẽ bị xóa tất cả.

    3.2  Xóa tất cả dấu vân tay:

  Nhấn và giữ phím K1 hoặc K2 (tùy nhu cầu) trong khoảng thời gian 5S, đèn nguồn nhấp nháy, đèn báo K1 hoặc K2 tương ứng sẽ sáng, nghe tiếng bíp dài, khi đó tất cả dấu vân tay ở vị trí này sẽ bị xóa, kể cả dấu vân tay quản lý ở vị trí đó.

4. Khôi phục cài đặt gốc:

    Nhấn và giữ bất kỳ phím K1 hoặc K2 nào cho đến khi nghe 2 tiếng bíp dài.

5. Cài đặt thời gian đóng relay:

    Vặn biến trở S1 hoặc S2 tương ứng để điều chỉnh thời gian, theo chiều kim đồng hồ là tăng, ngược chiều là giảm, khoảng thời gian có thể cài đặt từ 0.5~60s (trên 60s là chế độ tự khóa), tiếp điểm đầu ra không có điện áp, là tiếp điểm trống.

6. Chế độ tự khóa:

    Vặn biến trở S1 hoặc S2 theo chiều kim đồng hồ đến vị trí trên 60s, sẽ chuyển sang chế độ tự khóa, ở chế độ này khi nhập vân tay lần 1 hợp lệ relay ON, khi nhập vân tay lần 2 relay OFF.
