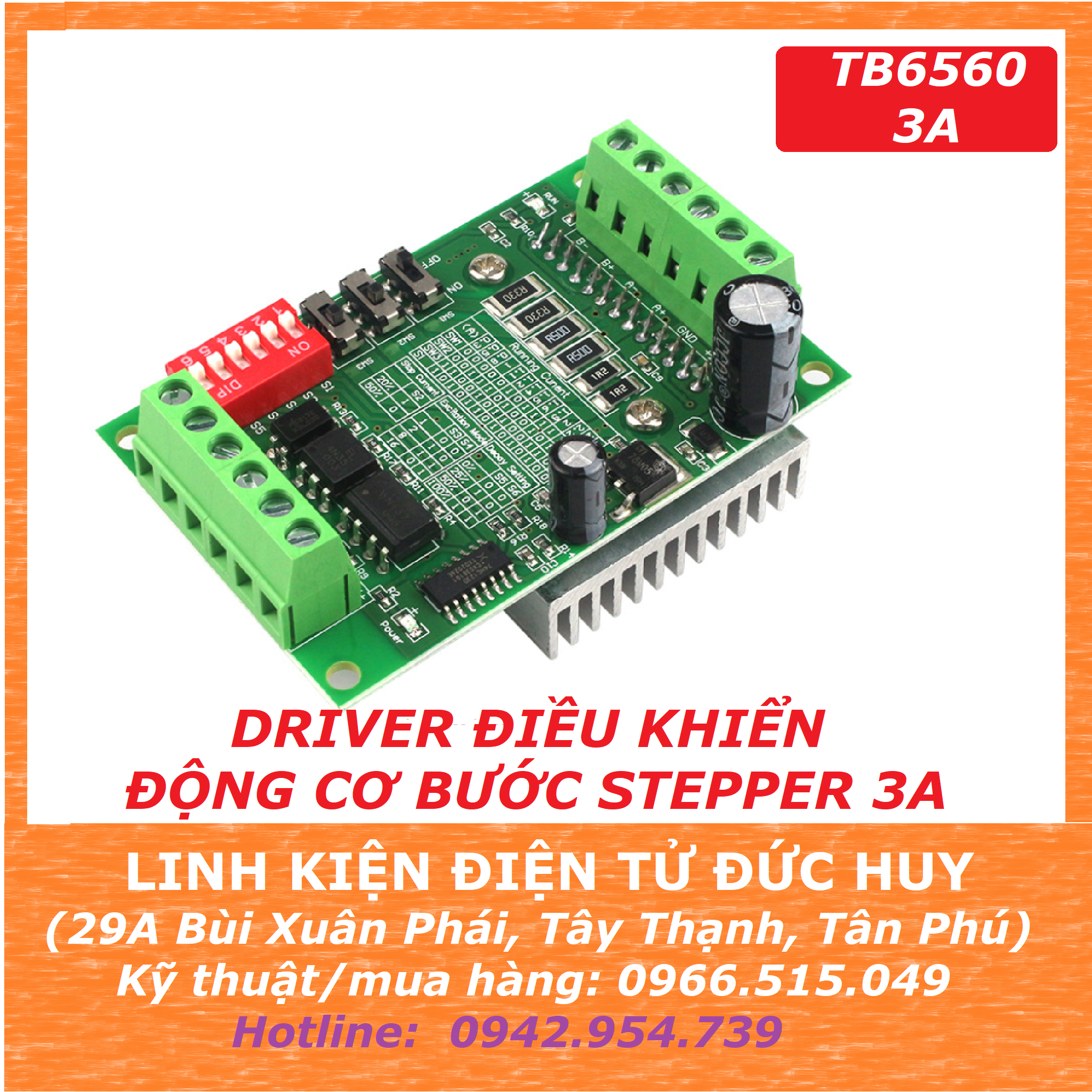

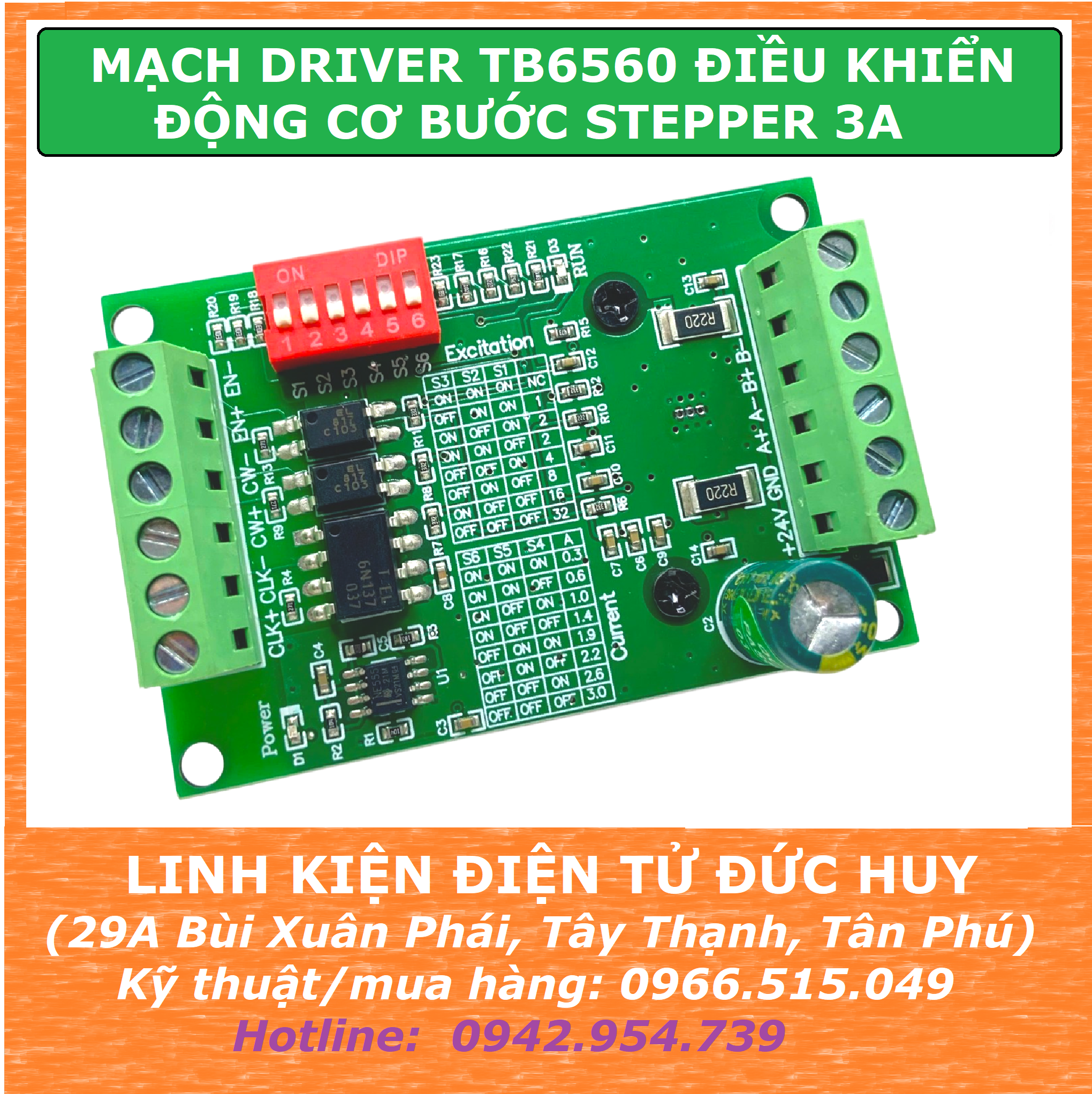

MẠCH DRIVER TB6560 ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC STEPPER 3A

+ Mạch điều khiển động cơ bước TB6560 là loại thường được sử dụng nhất hiện nay, mạch có thể điều khiển được động cơ bước 2 pha (10 - 35VDC) với công suất tối đa 3A.

+ Mạch điều khiển động cơ bước TB6560 được sử dụng để điều khiển động cơ bước, ứng dụng trong máy CNC hoặc các hệ cơ khí chính xác.

Thông số kỹ thuật:


• Điện áp hoạt động: 10-35VDC.

• Dòng tải tối đa: 3A, peak 3.5A.

• Tích hợp Opto cách ly 6N137 tốc độ cao giúp cách ly tín hiệu điều khiển với board điều khiển, an toàn và chống nhiễu.

• Tích hợp tản nhiệt nhôm lớn giúp tản nhiệt cho TB6560.

• Thích hợp với động cơ bước 43, 57, 86 | 2 hoặc 4 pha | 4 dây hoặc 6 dây.

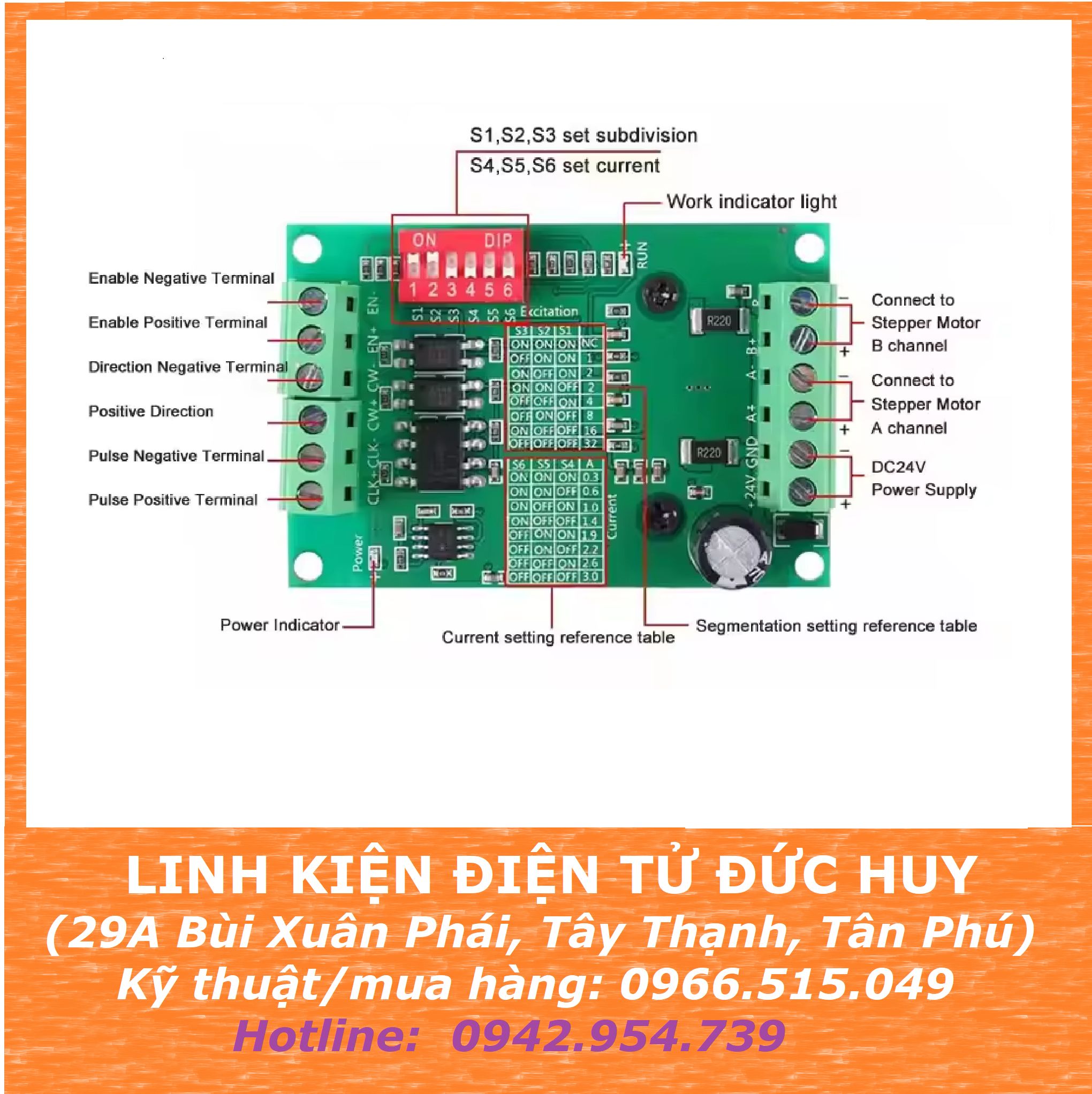

• Có công tắc để Setup dòng tải, tối đa 3A.

• Có công tắc để Setup vi bước 1:1, 1:2, 1:8, 1:16.

• Có công tắc để Setup Decay (lực giữ vị trí cố định).

• Sử dụng đơn giản, chỉ cần thiết lập thông số Motor, cấp nguồn và cấp xung điều khiển.
