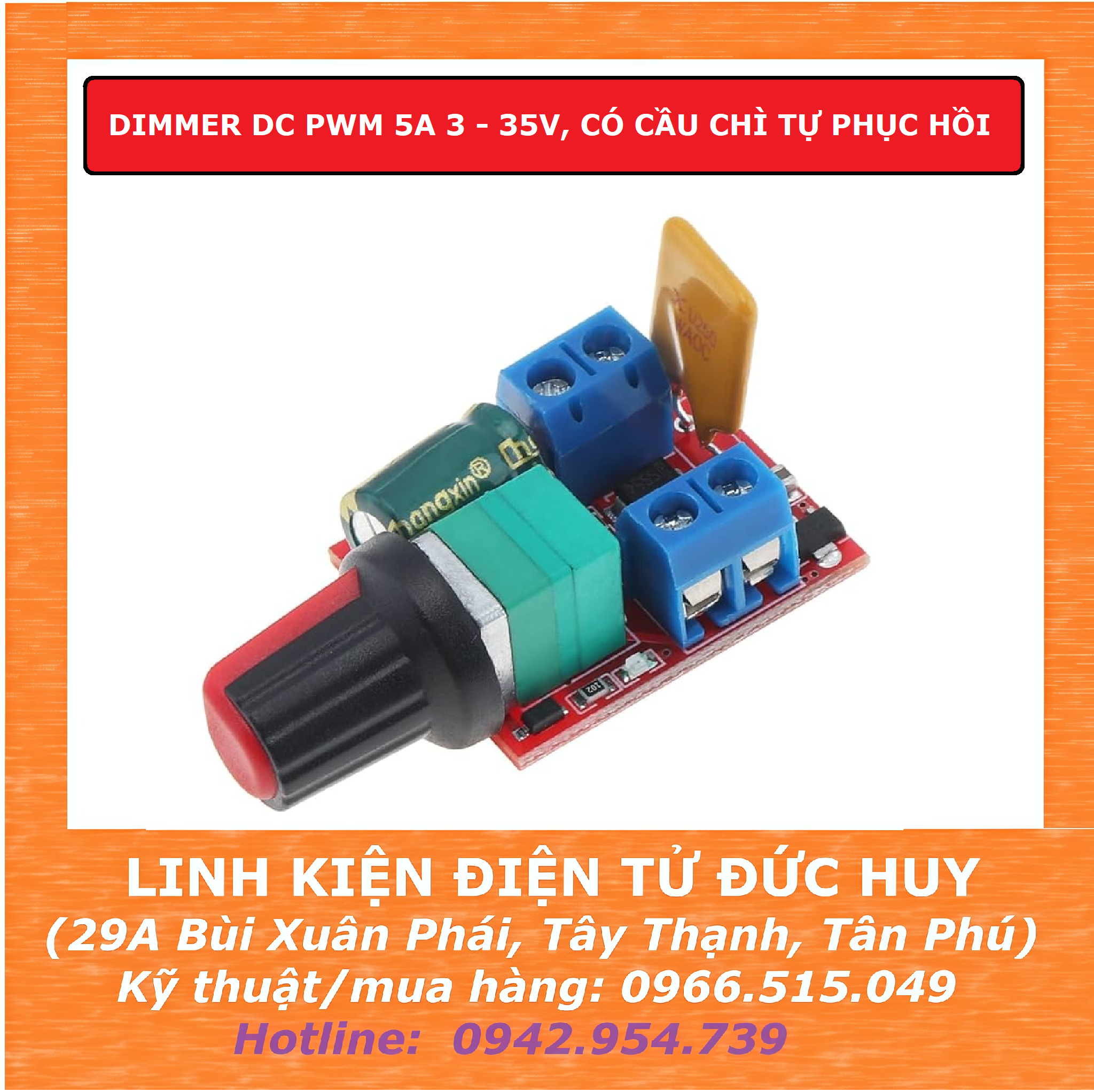

Mạch điều tốc dimmer PWM động cơ DC 5A 3~35V, cầu chì phục hồi

MẠCH DIMMER ĐIỀU KHIỂN TỐC ĐỘ ĐỘNG CƠ DC PWM 5A 3 - 35V sử dụng phương pháp hạ điện áp xuống khi có tải đầu vào bằng cách điều chế xung PWM, công xuất lên đến 5A, điện áp vào rộng 3-35V, có cầu chì tự phục hồi sau vài giây, sản phẩm hoạt động ổn định, chi phí thấp để điều chỉnh điện áp DC, có thể làm mờ Led

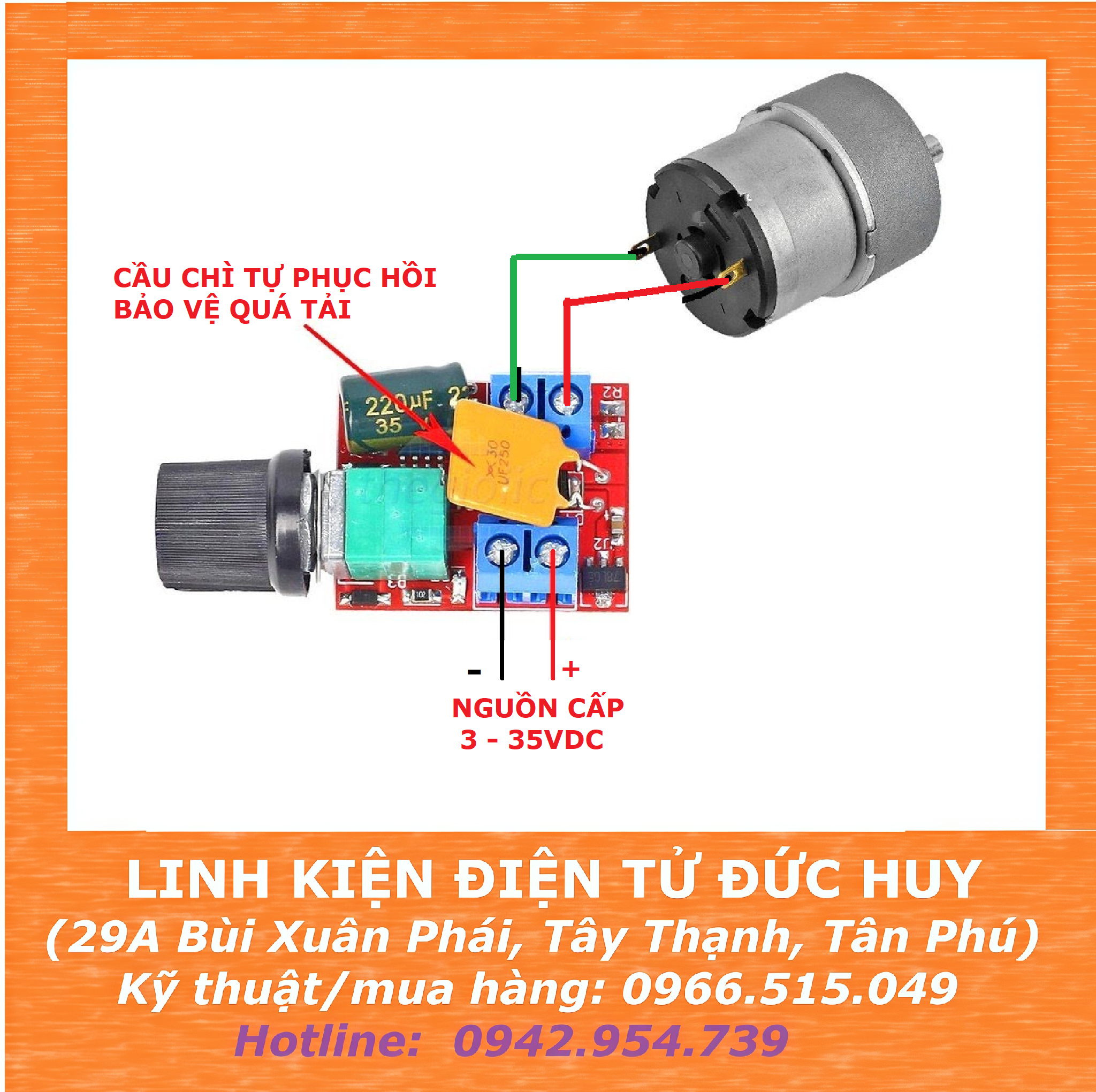

-  Khi quá công suất đầu ra cầu chì tự động ngắt và tự động kết nối lại khi ổn định công suất, không cần phải thay cầu chì mới

-  Chiết áp công tắc có thể tắt mở (ON/OFF)

THÔNG SỐ KỸ THUẬT

• Mạch dùng để điều tốc động cơ DC chổi than công suất <90W, hoặc chỉnh độ sáng bóng Led.
• Biến trở có tích hợp công tắc
• Điện áp hoạt động: 3 - 35VDC( HOẶC 3 - 15V hàn tiếp điểm trên mạch )
• Công suất tối đa: 90W
• Dòng tải tối đa 5A (Sử dụng ổn định <3A)
• Chu kỳ PWM: 1% - 100%
• Tần số PWM: 10kHz

- Lưu ý:

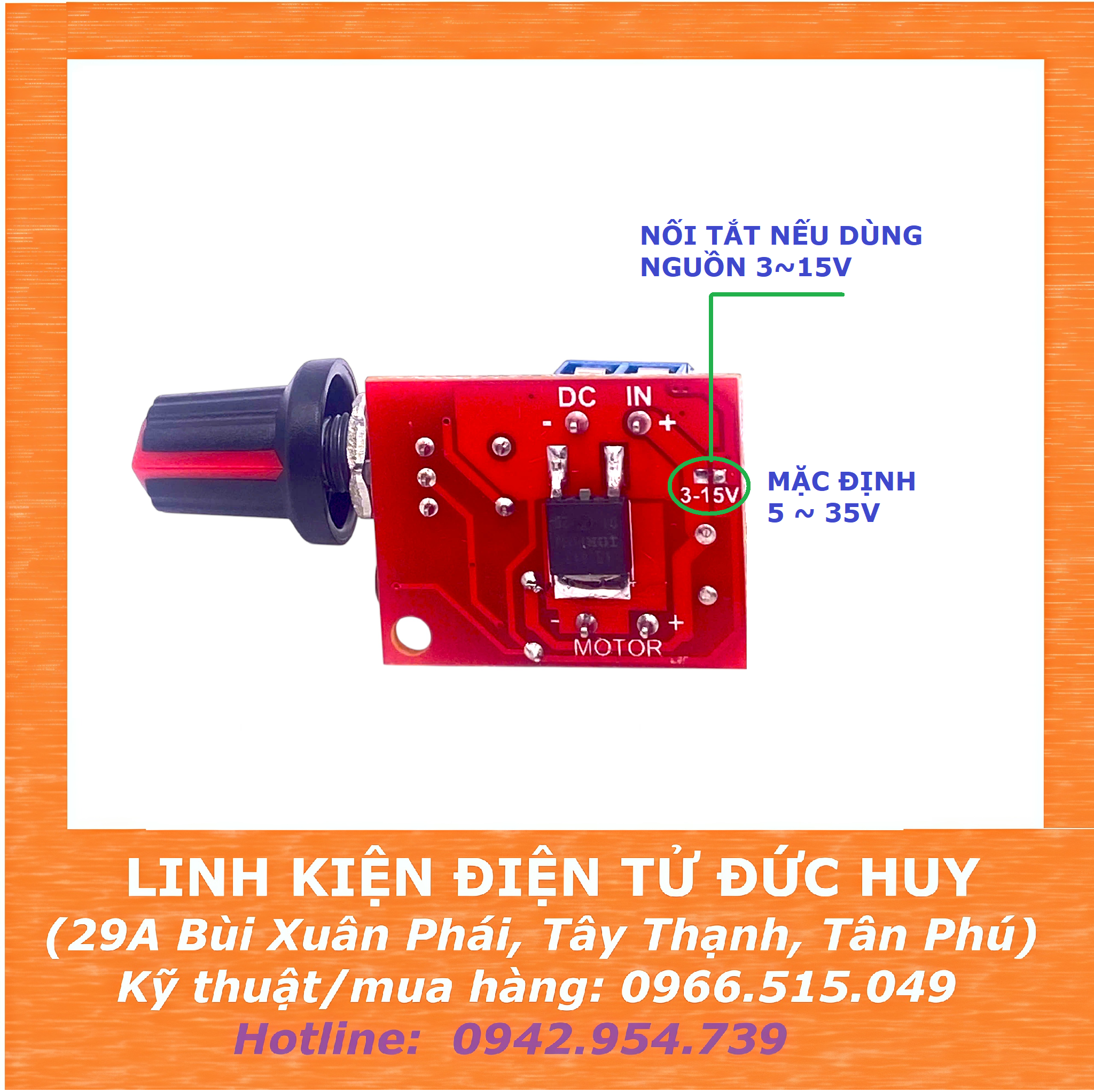

• Tiếp điểm sau mạch: Hàn nối tắt điểm để sử dụng 3-15V, mặc định không hàn 5-35V.
• Không dùng với điện AC
• Không cấp nguồn ngược cực
• Không cấp nguồn quá áp, sử dụng quá dòng
