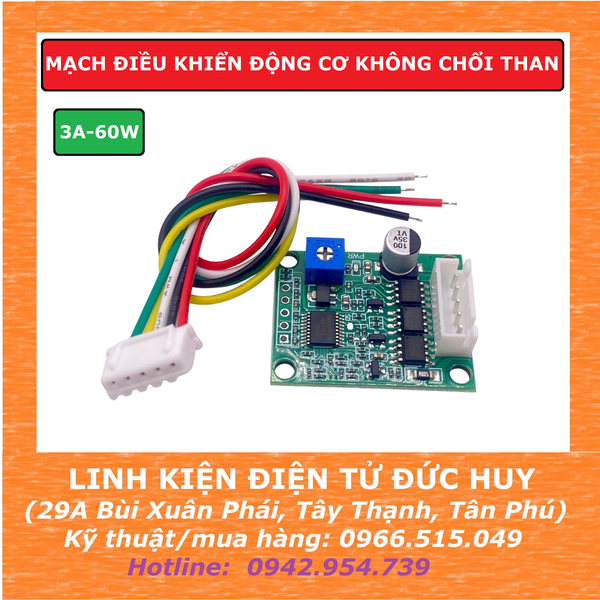

MẠCH ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG CHỔI THAN BLDC, 60W

Dùng để điều khiển động cơ không chổi than 3 pha - motor brushless không cần cảm biến hall (sensorless) như bộ điều tốc ESC rời thông thường. Dùng cho motor không chổi than bị chết mạch, cần mạch công suất ngoài để hoạt động. Được thiết kế đặc biệt cho không gian nhỏ, có thể nhúng trong các hệ thống khác (như vi điều khiển, arduino, PLC...) Mạch điều khiển mini - kích thước nhỏ với chiết áp điều khiển tốc độ ngay trên board mạch, dễ dàng kết nối với motor không chổi than loại 3 dây ra. Phù hợp sử dụng với những ứng dụng công suất không cần quá lớn (<50W) như dùng chạy quạt brushless, máy bơm nước nhỏ, bơm dầu máy thổi không khí... Đảo chiều quay động cơ dễ dàng bằng cách thay đổi 2 dây bất kỳ với nhau.

THÔNG SỐ KỸ THUẬT

Điện áp làm việc: 6-20V (giới hạn 5-24V)

Dòng điện truyền động: tối đa 3A

Công suất: 72W (max) (nên sử dụng <50W)

Tốc độ tối đa: 224000 vòng/phút (động cơ 2 cực), 74000 vòng/phút (động cơ 6 cực), 40000 vòng/phút (động cơ 12 cực), 35000 vòng/phút (động cơ 14 cực).

Lưu ý:

TRƯỚC KHI CẤP NGUỒN PHẢI VẶN BIẾN TRỞ TỐC ĐỘ = 0.

( CÙNG CHIỀU KIM ĐỒNG HỒ ==> TĂNG, NGƯỢC CHIỀU ==> GIẢM )

Mạch điều khiển động cơ không chổi than không chống ngược cực,

Khi kêt nối với động cơ, chú ý không chạm chấp các dây kết nối với nhau

Nếu kết nối với động cơ chưa rõ công suất, điện áp, hãy bắt đầu với điện áp nhỏ (6V), quan sát dòng điện và nhiệt độ, sau đó tăng dần lên.

Dòng điện không được vượt quá 3A.

Nên sử dụng dưới 40W (dòng 2A) nếu cần hoạt động trong thời gian dài.
