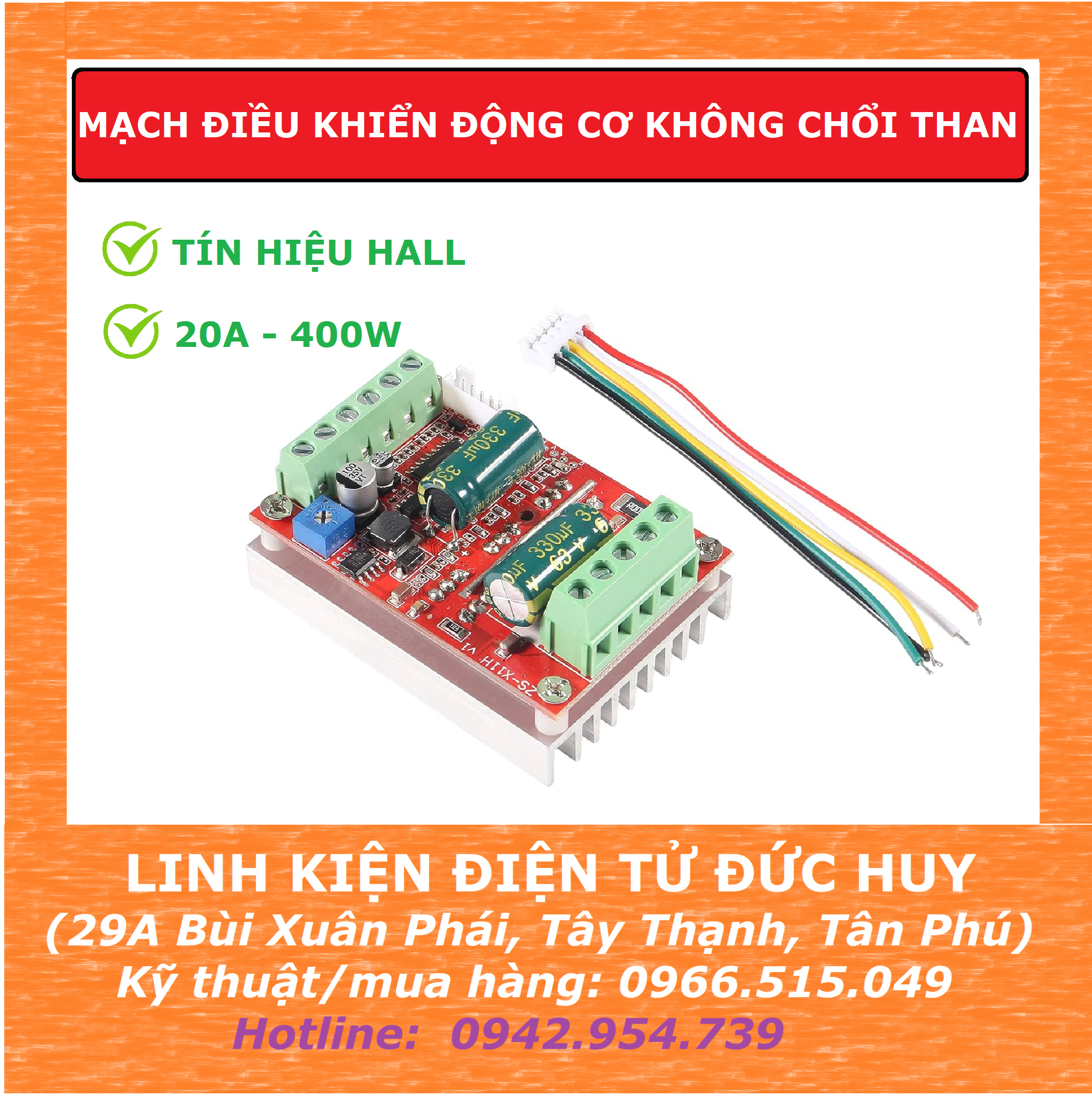

ZS X11H MẠCH ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG CHỔI THAN BLDC CÓ HALL , 400W

MẠCH ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG CHỔI THAN BLDC, 400W với tín hiệu Hall được thiết kế cho động cơ không chổi than ba pha hiệu suất cao. Nó hỗ trợ dải điện áp rộng từ 9-60V và cung cấp các tính năng điều khiển mạnh mẽ, bao gồm hỗ trợ điều khiển Analog 0-5V và điều khiển PWM. Lý tưởng cho nhiều ứng dụng công nghiệp và DIY, đảm bảo hiệu suất ổn định với khả năng bảo vệ quá dòng và khả năng xử lý công suất cao. Với một biến trở tích hợp để kiểm soát tốc độ và một bộ tản nhiệt tiêu chuẩn để làm mát hiệu quả

THÔNG SỐ KỸ THUẬT

• Điện áp làm việc : 9-60V

• Dòng điện tối đa : Định mức 16A, Đỉnh 20A

• Công suất tối đa : 400W

• Bảo vệ quá dòng : Có

• Nhiệt độ môi trường: -40~85 độ C

LƯU Ý

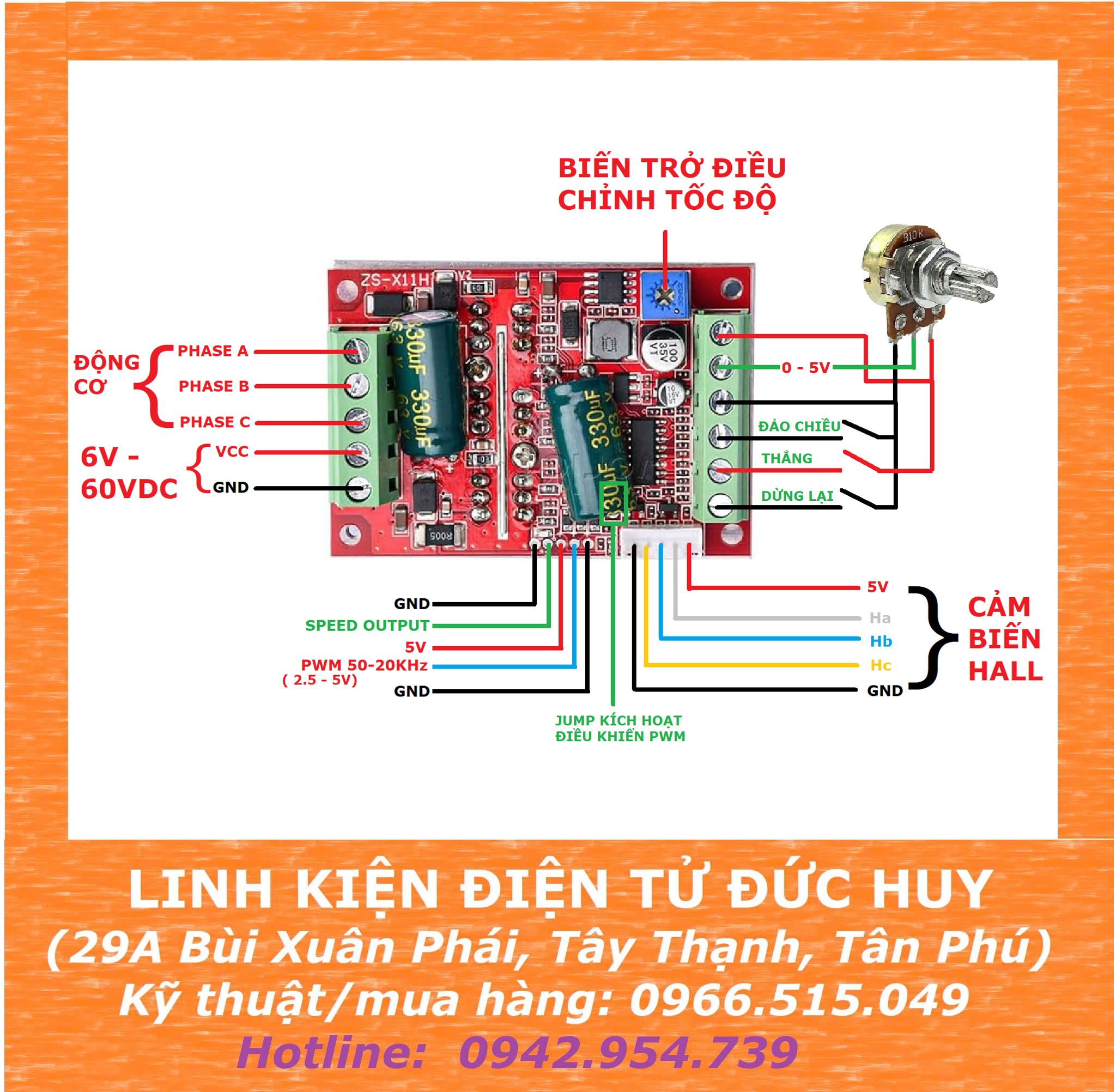

1. KHI SỬ DỤNG BIẾN TRỞ NGOÀI, TÍN HIỆU ANALIOG, PWM PHẢI VẶN BIẾN TRỞ TRÊN BOARD VỀ 0 ( CÙNG CHIỀU KIM ĐỒNG HỒ ==> TĂNG, NGƯỢC CHIỀU ==> GIẢM )

2. Đảm bảo kết nối đúng các đường pha của động cơ và tín hiệu Hall.

3. Đảm bảo điện áp, dòng điện và công suất định mức của động cơ tương thích. Nếu không chắc chắn, hãy thử bằng điện áp thấp (7-12V) và dòng điện thấp (1-2A) và điều chỉnh dây tín hiệu Hall cho đến khi động cơ hoạt động trơn tru.

4. Cực nguồn : Việc kết nối ngược cực nguồn có thể gây ra hư hỏng không thể khắc phục cho bo mạch.

5. Bảo vệ quá dòng : Có chức năng bảo vệ quá dòng, nhưng tránh hiện tượng ngắn mạch để tránh hư hỏng.
