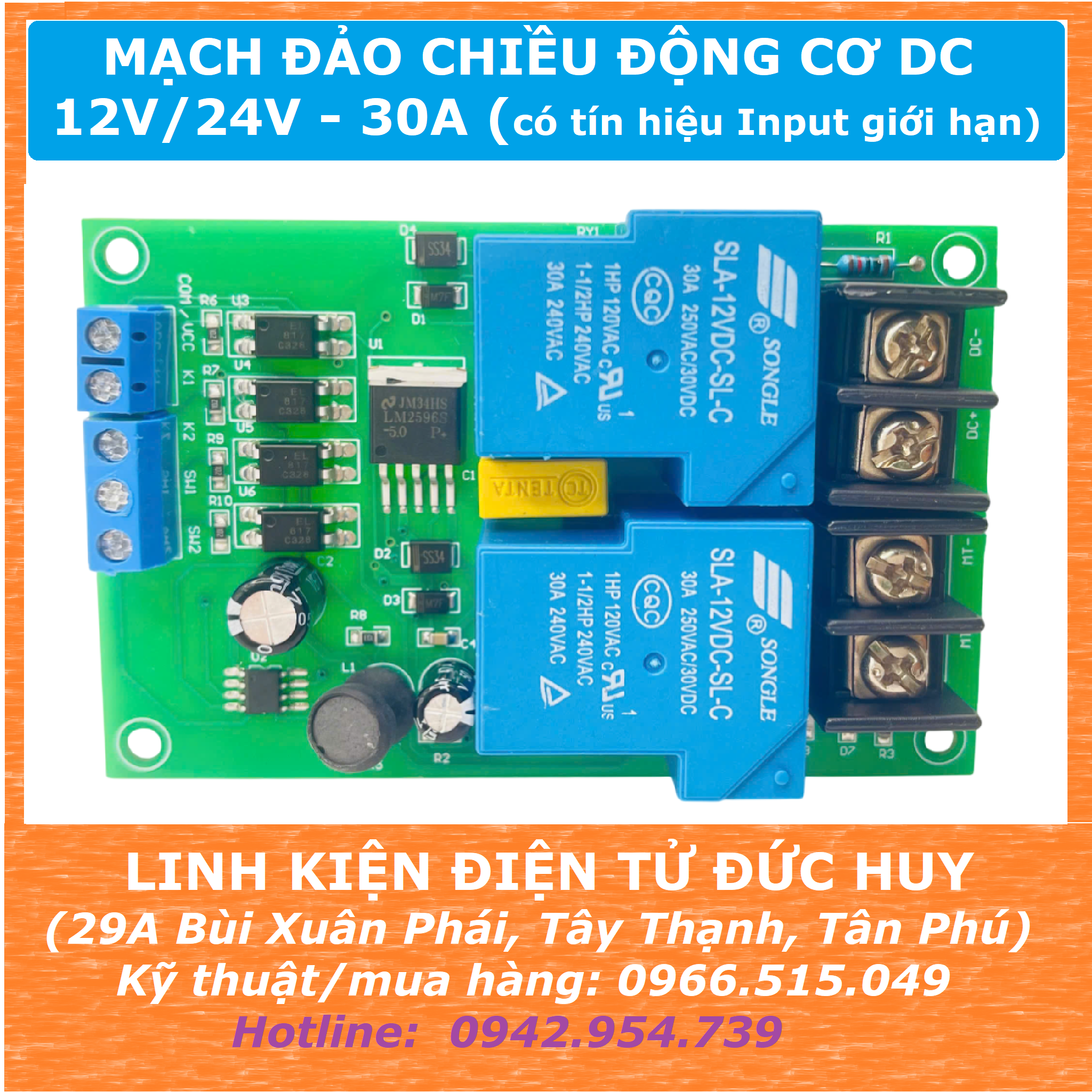

MẠCH ĐIỀU KHIỂN ĐẢO CHIỀU ĐỘNG CƠ DC 30A 12V / 24V

MẠCH ĐIỀU KHIỂN ĐẢO CHIỀU ĐỘNG CƠ DC 30A 12V / 24V  là mạch đảo chiều động cơ có tích hợp các tín hiệu input để điều khiển (công tắc giới hạn hành trình để tự động đảo chiều), có thể là các tín hiệu công tắc, relay, cảm biến....

THÔNG SỐ KỸ THUẬT:

1. Điện áp làm việc: DC 12V HOẶC 24V

2. Mức tiêu thụ năng lượng của mô-đun: 0,6W (Không bao gồm động cơ tải), Chế độ nghỉ 0,1W

3. Tốc độ phản hồi: K1 K2 là 20ms, SW1 SW2 là 50ms

4. Nhiệt độ làm việc: -25℃~85℃

5. Độ ẩm làm việc: 5%~95%RH

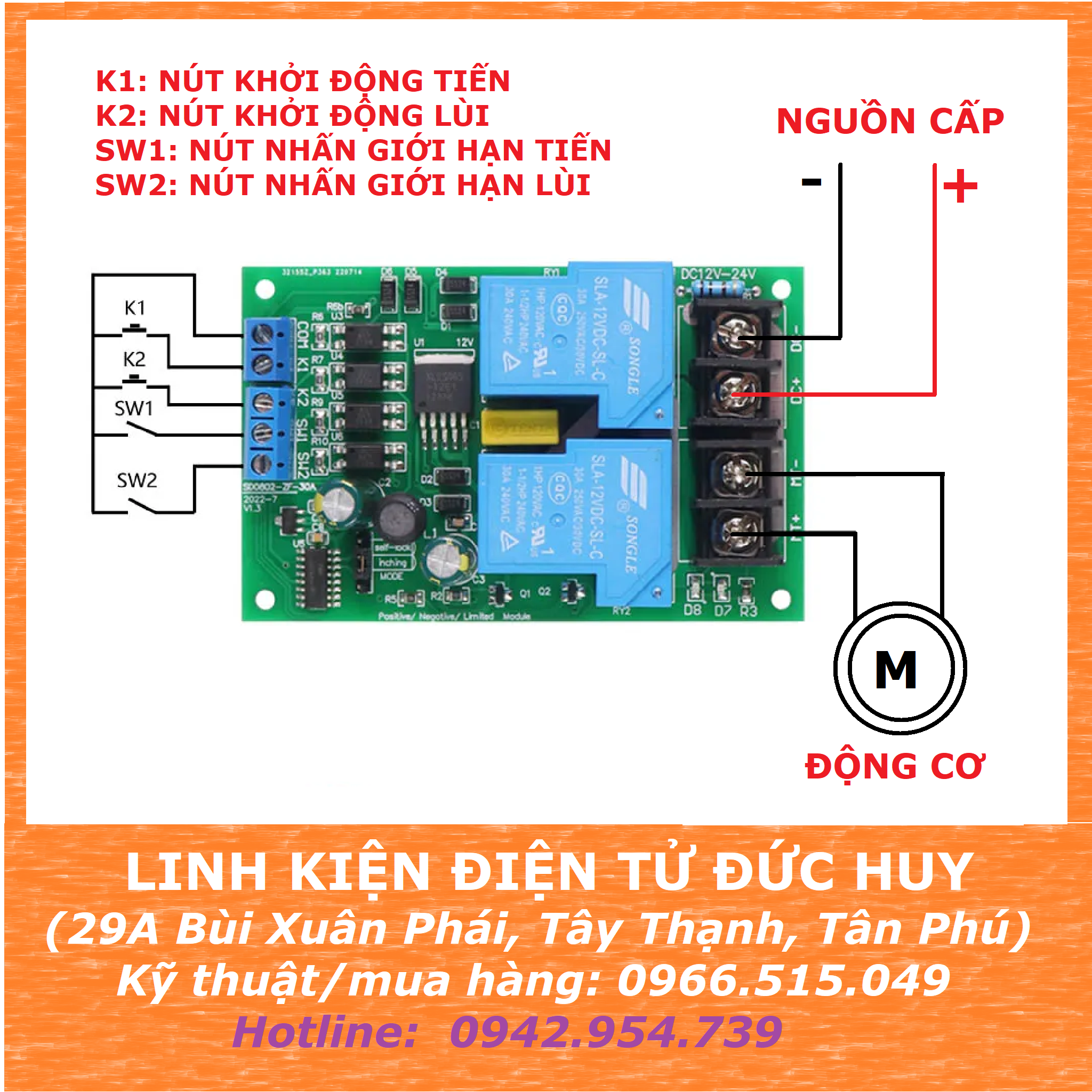

CÁC CHẾ ĐỘ HOẠT ĐỘNG:

TỰ KHÓA ( P0 ):

Kích K1/ K2 giữ trạng thái khi nhả K1/K2, động cơ quay tiến hay lùi khi chạm công tắc giới hạn SW1/ SW2 động cơ sẽ dừng. nếu nhả công tắc giới hạn động cơ sẽ không quay, động cơ chỉ quay khi kích lại K1/ K2.

TỰ NHẢ ( P1):

Kích K1/ K2 không giữ trạng thái khi nhả K1/K2, động cơ quay tiến hay lùi khi chạm công tắc giới hạn SW1/ SW2 động cơ sẽ dừng, nếu nhả công tắc giới hạn động cơ sẽ tiếp tục quay không cần kích lại K1/ K2
