Mạch chuyển dòng điện 4-20mA sang điện áp 0-3.3 5V 10V

Mạch chuyển dòng điện 4-20mA sang điện áp 0-3.3 5V 10V

+ Vì lý do trong quá trình truyền tín hiệu đi xa, tín hiệu điện áp sẽ bị suy giảm tỷ lệ thuận với khoảng cách truyền, cho nên việc sử dụng truyền dòng điện có thể khắc phục được điểm yếu đó.

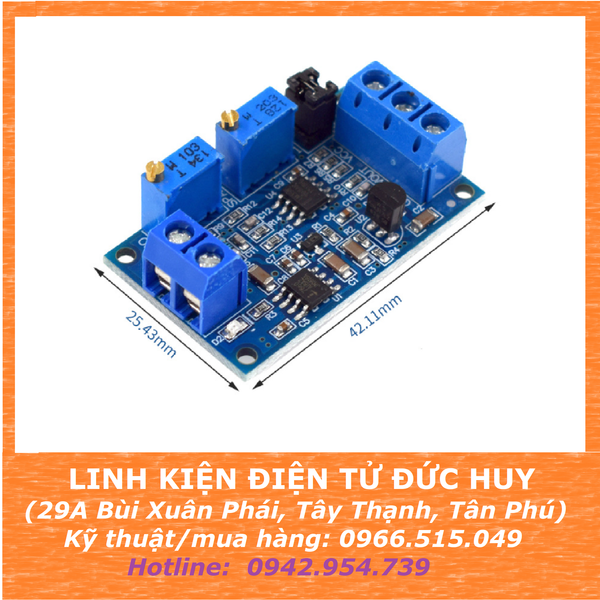

+ Module này được đặt ở điểm nhận tín hiệu dòng điện sau đó chuyển đổi thành tín hiệu điện áp để phù hợp với các chân tin hiệu analog của bộ vi xử lý như: ARM, PIC, Arduino...

+ Mạch hỗ trợ tín hiệu dòng điện đầu vào: 0-20mA;  4-20mA

+ Mạch hỗ trợ điện áp đầu ra: 0-3.3V;  0-5V, 0-10V  bằng cách chọn các jumper tương ứng.

THÔNG SỐ KỸ THUẬT:

+  Điện áp cung cấp: 7~36V (nếu chọn đầu ra trong khoảng 0-10V) thì điện áp cung cấp phải tối thiểu 12V.

+ Mạch có chức năng bảo vệ ngược cực nguồn đầu vào.

+ Điện trở lấy mẫu dòng điện đầu vào có độ chính xác cao.

+ Được thiết kế theo cấp công nghiệp, ứng dụng trong môi trường công nghiệp PLC, tự động hóa

HƯỚNG DẪN SỬ DỤNG:

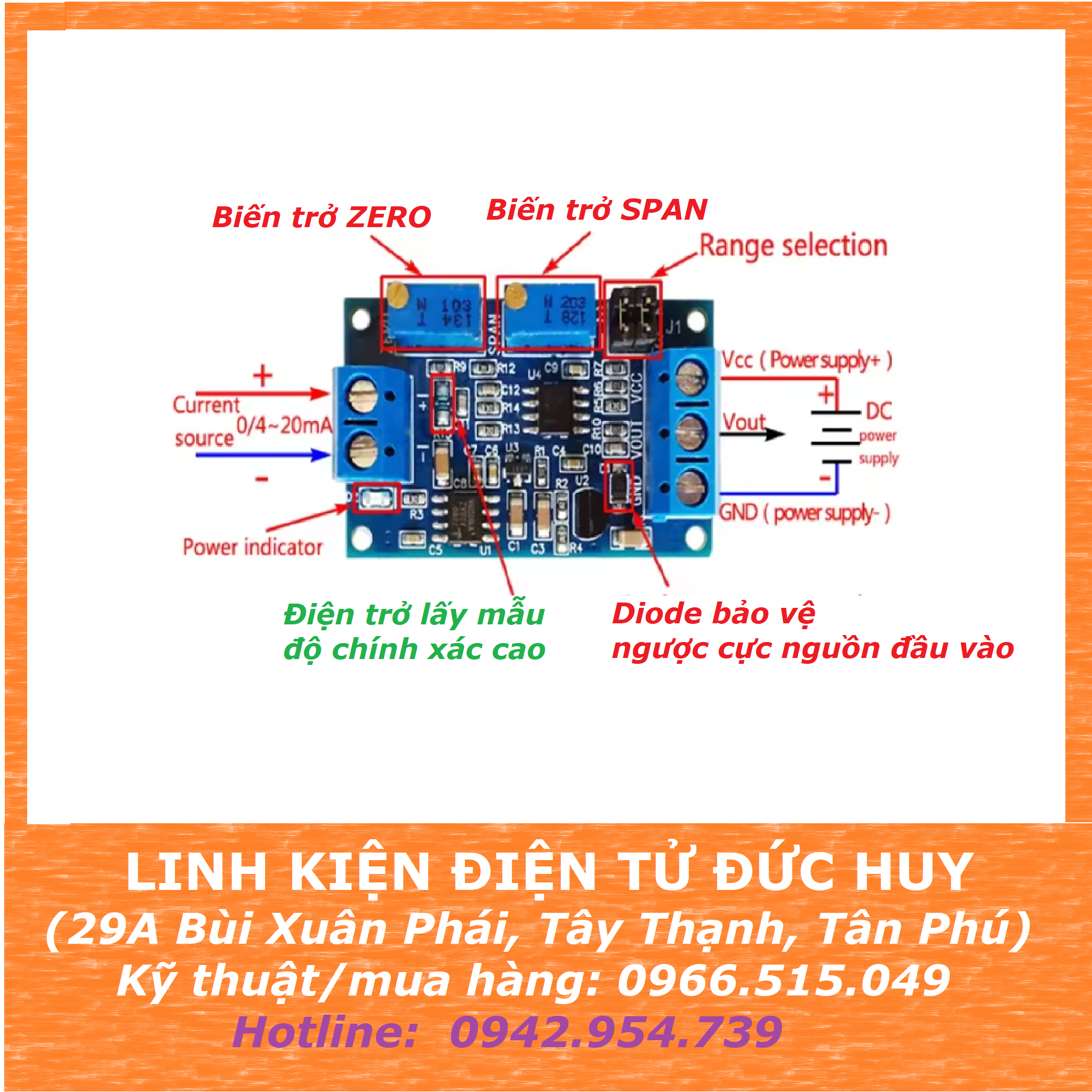

+  Khi cấp nguồn ở 2 chân VCC, GND đèn báo D2 sáng, kiểm tra dây cắm, thứ tự dây nếu trường hợp đèn D2 không sáng.

+ Khi tín hiệu dòng điện đầu vào ở giá trị  Minimum = 0mA (hoặc 4mA) điều chỉnh biến trở ZERO (ngược chiều để giảm, cùng chiều để tăng) sao cho đầu ra Vout đạt giá trị điện áp 0.0V (hoặc giá trị điện áp Minimum mong muốn)

+ Khi tín hiệu dòng điện đầu vào ở giá trị  Maximum = 20mA (điều chỉnh biến trở SPAN (ngược chiều để giảm, cùng chiều để tăng) sao cho đầu ra Vout đạt giá trị điện áp cực đại Maximum (3.3V  hoặc 5V hoặc 10V hoặc giá trị điện áp khác mong muốn)

CÁCH CHỌN JUMPER ĐỂ CÓ ĐIỆN ÁP RA VOUT:

a) Trường hợp đầu vào 4-20mA:

     Đầu ra 0 ~2.5V: nối J1, J2; nối J3, J4

      Đầu ra 0 ~ 3.3V: ngắt J1, J2; ngắt J3, J4

      Đầu ra 0 ~ 5V: nối J1, J2; nối J3, J4

      Đầu ra 0 ~ 10V: nối J1, J2; ngắt J3, J4

b) Trường hợp đầu vào 0-20mA:

      Đầu ra 0 ~ 3.3V: nối J1, J2; nối J3, J4

      Đầu ra 0 ~ 5V: nối J1, J2; nối J3, J4

      Đầu ra 0 ~ 10V: nối J1, J2; ngắt J3, J4
