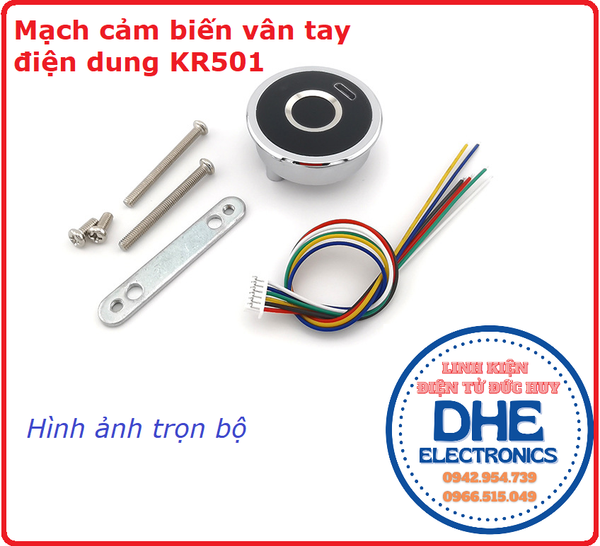

Mạch cảm biến vân tay điện dung KR501

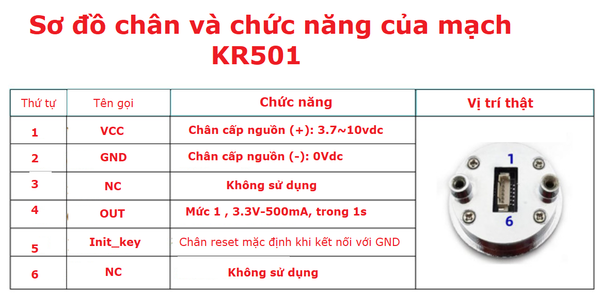

THÔNG SỐ KỸ THUẬT:

+ Mạch điều khiển vân tay KR501 được thiết kế để kiểm soát truy cập an toàn và hiệu quả.

+ Nó hỗ trợ tối đa 20 vân tay và hoạt động trong dải nguồn điện DC 3.7-10V. Với dòng điện ở chế độ chờ từ 2.5-7 uA và dòng điện làm việc từ 40-250mA, nó đảm bảo tiêu thụ điện năng thấp.

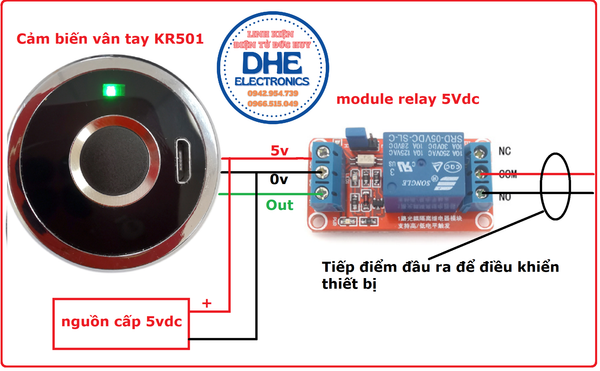

+ Đầu ra là tín hiệu mức cao kéo dài 1 giây ở điện áp 3.3V-500mA.

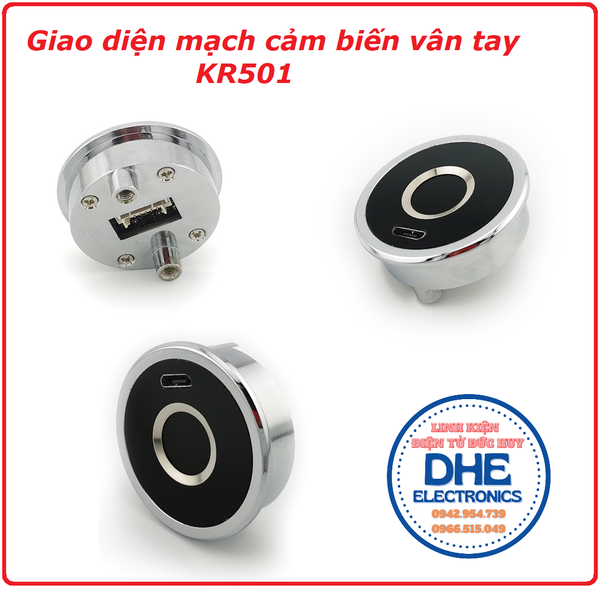

+ Với kích thước nhỏ gọn, bảng điều khiển có đường kính 32mm.

CÁCH CÀI ĐẶT VÂN TAY VÀ HOẠT ĐỘNG:

Lưu ý: ở trạng thái mặc định ban đầu thì KR501 sẽ cho phép tất cả các dấu vân tay có thể kích hoạt, do đó chúng ta cần đăng ký dấu vân tay để tắt chế độ mặc định, bảo mật được tốt hơn.

1) Đăng ký vân tay: Đặt ngón tay muốn đăng ký lên mạch KR501, sẽ có tiếng bíp mỗi làn chạm. Nhấc ngón tay lên và đặt xuống mạch KR501, lặp lại nhiều lần (mỗi lần đều nghe tiếng bíp) cho đến khi đèn báo hiển thị màu xanh lá cây, tức là đã đăng ký thành công dấu vân tay.

2) Xóa dấu vân tay: Đặt và giữ dấu vân tay đã được đăng ký mà giờ chúng ta muốn xóa lên mạch KR501 cho đến khi đèn báo chuyển trạng thái chuyển sang màu đỏ. Tức là chúng ta đã hoàn thành việc xóa vân tay đó.
