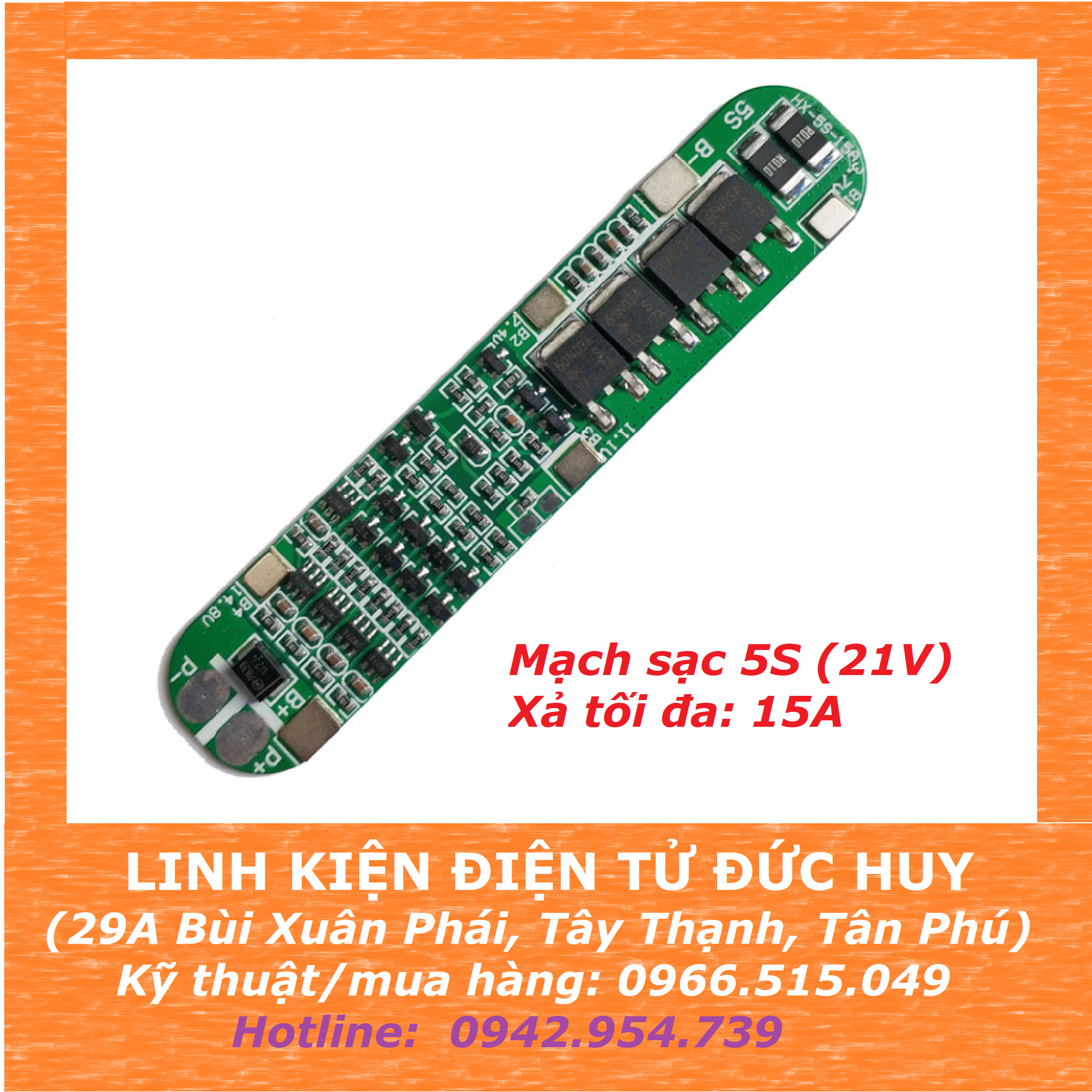

MẠCH BẢO VỆ SẠC & XẢ 5S PIN LITHIUM - ION 18650 HX - 5S - 15A, 18.5V 21V, BẢO VỆ DÒNG XẢ TỐI ĐA 15A

Mã sản phẩm: Chưa rõ
THÔNG SỐ KỸ THUẬT:Phóng điện:Dòng xả liên tục: 15A (tối đa)Dòng xả tức thời: 25ASạc điện:Điện áp sạc: 21VDòng sạc: 15A (tối đa)Bảo vệ quá tải:Phát hiện sạc quá mức: 4,28 ± 0,05VBảo vệ độ trễ: 0,5 giâyKhi sạc quá mức: 4,28 ± 0,05VBảo vệ quá xả:Phát hiện quá xả:...
55,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

THÔNG SỐ KỸ THUẬT:

Phóng điện:

  • Dòng xả liên tục: 15A (tối đa)

  • Dòng xả tức thời: 25A

Sạc điện:

  • Điện áp sạc: 21V

  • Dòng sạc: 15A (tối đa)

Bảo vệ quá tải:

  • Phát hiện sạc quá mức: 4,28 ± 0,05V

  • Bảo vệ độ trễ: 0,5 giây

  • Khi sạc quá mức: 4,28 ± 0,05V

Bảo vệ quá xả:

  • Phát hiện quá xả: 2,55 ± 0,08V

  • Độ trễ phát hiện quá xả: 0,1 giây

  • Điện áp phát hành: 2,9 ± 0,1V

Bảo vệ ngắn mạch:

  • Điều kiện bảo vệ: Cắt tải

  • Phát hiện độ trễ: 250uS

  • Điều kiện phát hành: Cắt tải

Bảo vệ quá dòng:

  • Phát hiện điện áp: 150mV

  • Phát hiện độ trễ: 9MS

  • Phát hiện hiện tại: 30 ± 3A

  • Điều kiện phát hành: Cắt tải

  • Điện trở bên trong: ≤20mΩ

Tự tiêu thụ:

  • Làm việc hiện tại: ≤30uA

  • Dòng điện ngủ: (khi sạc quá mức) ≤10uA

  • Phạm vi nhiệt độ làm việc: -30- + 80

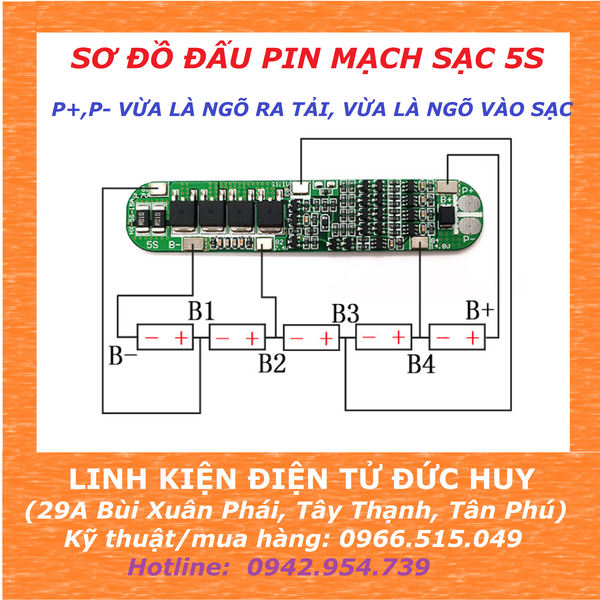

Lưu ý 1: Đấu dây 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B4), 18.5V (B +) theo đúng sơ đồ, không gây đoản mạch.

Lưu ý 2: Sau khi đường dây được kết nối, nó cần được sạc trước khi xuất điện áp đầu ra.

Lưu ý 3: Khi mắc nối tiếp 5 nhóm pin, hãy đảm bảo rằng hiệu điện thế của mỗi nhóm là giống nhau, nếu không giống nhau, vui lòng sạc riêng từng nhóm pin rồi sử dụng nối tiếp. Trong quá trình thử nghiệm phóng điện, pin bị sụt điện áp nhanh là pin kém.

Giải thích: Không được trộn lẫn pin tốt và pin xấu với nhau! Dung lượng / nội trở của 5 bộ pin càng gần nhau càng tốt! (3 pin tốt + 2 pin xấu = 5 pin xấu).
