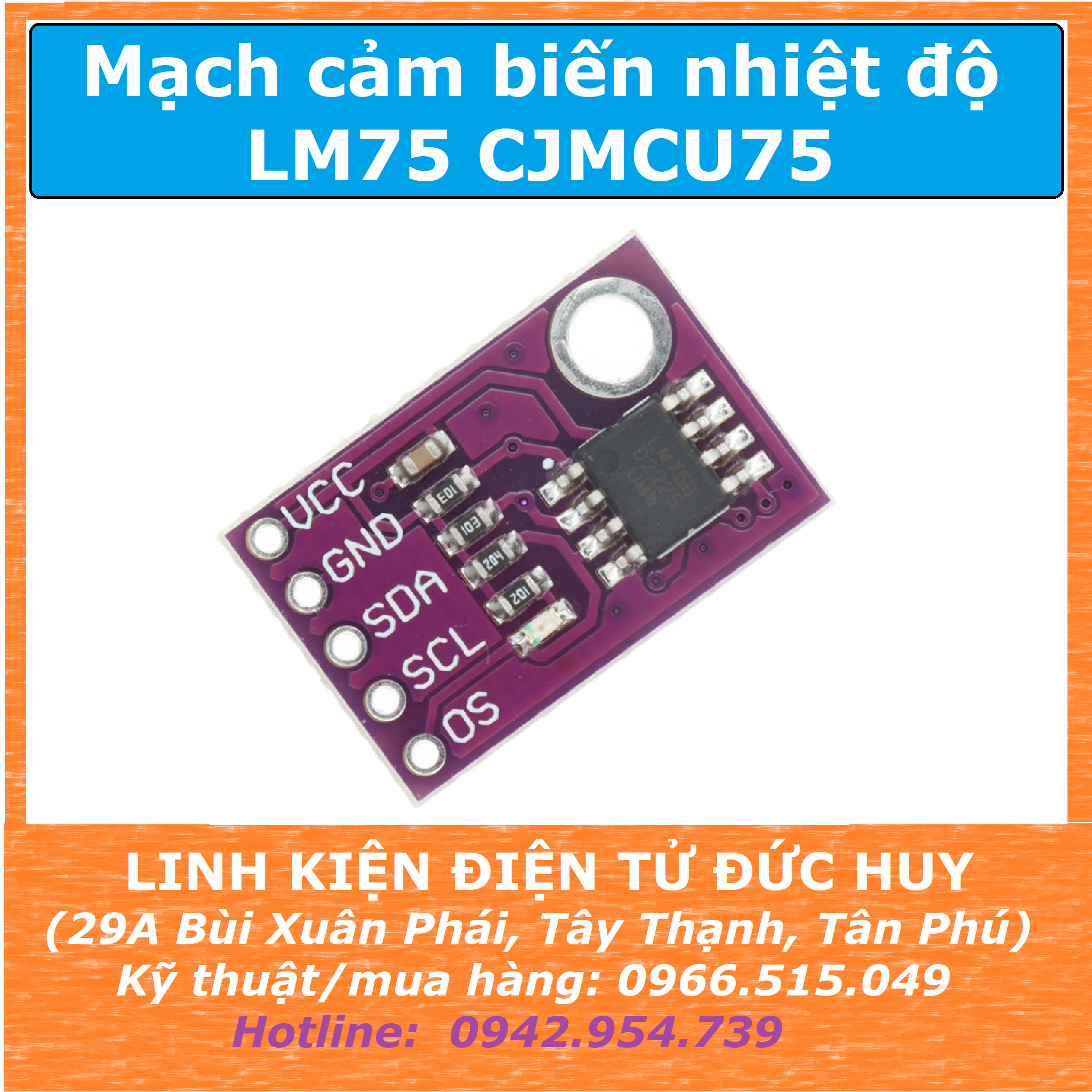

LM75 CJMCU75 Cảm biến nhiệt độ

Cảm biến nhiệt độ LM75 chuẩn I2C là cảm biến nhiệt độ có độ chính xác cao, đạt tới độ chính xác 0.125°C, tốc độ cảm biến rất nhanh, chuyển đổi nhiệt độ sang tín hiệu số trong khoảng nhiệt độ từ -55 ° C đến + 125°C.

Nó có thể trực tiếp đọc dữ liệu trong các thanh ghi nội bộ của nó thông qua bus I2C và có thể hoạt động trên bốn thanh ghi dữ liệu thông qua I2C để đặt các chế độ hoạt động khác nhau.  LM75A có ba chân chọn địa chỉ logic, cho phép tám thiết bị được kết nối đồng thời trên cùng một bus mà không có xung đột địa chỉ.

Thông số kỹ thuật:

• Phạm vi cung cấp điện: 2.8V ~ 5.5V,
• Phạm vi nhiệt độ đo: -55 ° C ~ 125 ° C;
• ADC 11-bit cung cấp độ phân giải nhiệt độ 0.125°C;
• Để giảm điện năng tiêu thụ, hiện tại tiêu thụ trong chế độ tắt máy chỉ là 1.0μA;
• Thiết bị này có thể được sử dụng như một bộ điều khiển nhiệt độ độc lập khi khởi động;
• Bảo vệ ESD:
• Theo tiêu chuẩn JESD22A114, nó có thể vượt qua chế độ HBV 2000V;
• Theo tiêu chuẩn JESD22A115, có thể áp dụng chế độ MMC 200V;
• Theo tiêu chuẩn JESD22-C101, nó có thể vượt qua chế độ CDM 1000V;
• Latch thử nghiệm lên đến 100mA theo tiêu chuẩn JEDEC (JESD78);

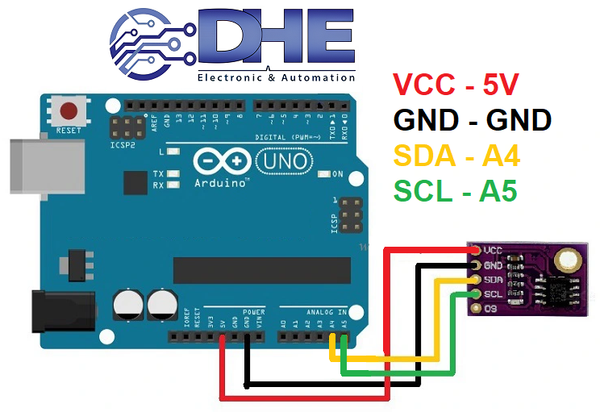

SƠ ĐỒ KẾT NỐI LM75 VỚI ARDUINO

CODE TEST LM75 VỚI ARDUINO

#include <Wire.h>

uint8_t temp_msb, temp_lsb;

int temp_address = 0x48;

uint16_t temp_reg;

float temperatureC, temperatureF;

void setup() {

    Serial.begin(115200);

    Serial.println();

    Wire.begin();

}

void loop() {

    Wire.beginTransmission(temp_address);

    Wire.write(0x00);

    Wire.endTransmission();

    Wire.requestFrom(temp_address, 2);

    temp_msb = Wire.read();

    temp_lsb = Wire.read();

    temp_reg = (temp_msb << 8) | temp_lsb;

    temperatureC = temp_reg/256.0f;

    temperatureF = (temperatureC * 9/5) + 32;

    Serial.print("Temperature in C : ");

    Serial.print(temperatureC,3);

    Serial.print("°C");

    Serial.print("Temperature in F : ");

    Serial.print(temperatureF,3);

    Serial.println("°F");

    delay(2000);

}
