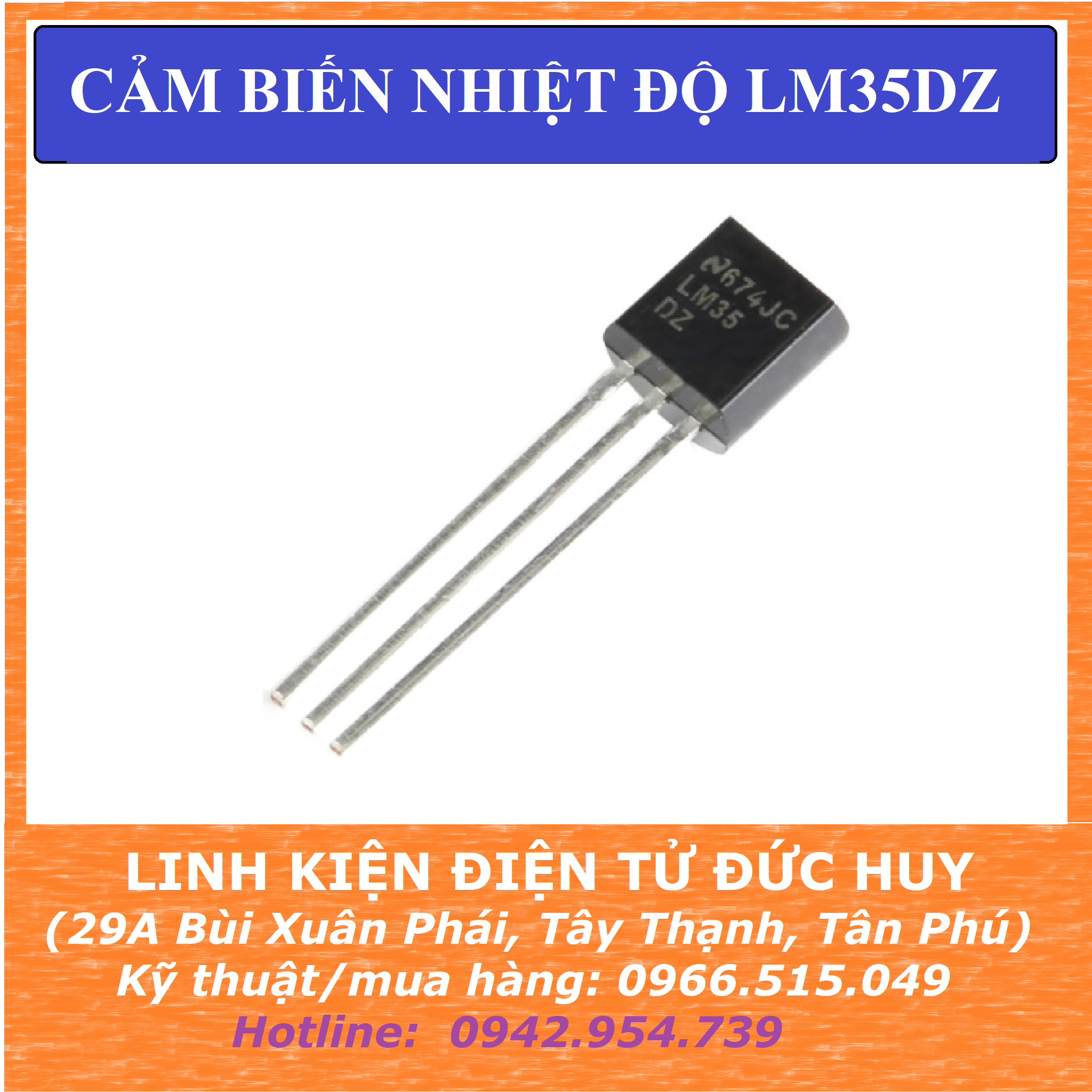

LM35DZ IC cảm biến nhiệt độ (Loại tốt)

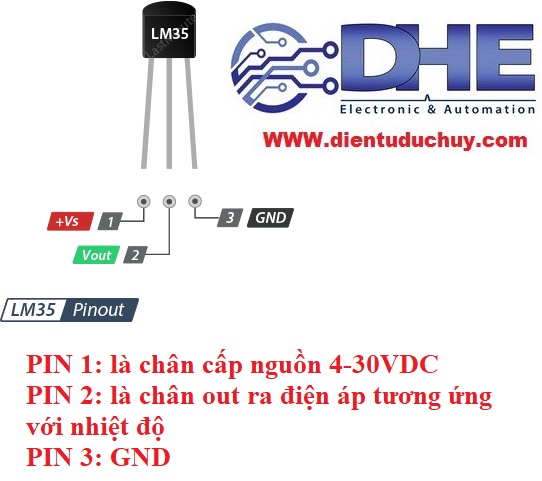

+ Cảm biến LM35 là bộ cảm biến nhiệt mạch tích hợp chính xác cao mà điện áp đầu ra của nó tỷ lệ tuyến tính với nhiệt độ theo thang độ Celsius. Cảm biến này cũng không yêu cầu cân chỉnh ngoài vì vốn chúng đã được cân chỉnh. Cảm biến LM35 hoạt động bằng cách cho ra một giá trị hiệu điện thế nhất định tại chân Vout (chân giữa) ứng với mỗi mức nhiệt độ.

+ Nhược điểm duy nhất của cảm biến LM35 là nó yêu cầu điện áp phân cực âm để đo nhiệt độ âm. Vì vậy nếu bạn định sử dụng cảm biến để đo nhiệt độ âm thì bạn nên sử dụng cảm biến nhiệt độ TMP36. TMP36 của Analog Devices khá chính xác (-40°C đến 125°C) và có ưu điểm là có thể đo nhiệt độ âm mà không cần điện áp phân cực âm.

                 Để chuyển đổi điện áp thành nhiệt độ, chỉ cần sử dụng công thức cơ bản:

Nhiệt độ (°C) = Vout * 100

                  Ví dụ: nếu điện áp ra là 0,5V thì có nghĩa là nhiệt độ là 0,5 * 100 = 50 ° C

Thông số kỹ thuật:

• Điện áp đầu vào từ 4V đến 30V
•  Điện áp ra: -1V đến 6V
•  Công suất tiêu thụ là 60uA
•  Độ phân giải điện áp đầu ra là 10mV/oC
•  Độ chính xác cao ở 25 C là 0.5 C
•  Trở kháng đầu ra thấp 0.1 cho 1mA tải
•  Độ chính xác thực tế: 1/4°C ở nhiệt độ phòng và 3/4°C ngoài khoảng -55°C tới 150°C

CODE MẪU GIAO TIẾP ARDUINO VỚI LM35:

// kHAI BÁO CHÂN NHẬN DỮ LIỆU ANALOG TỪ LM35
#define sensorPin A0

void setup() {
  // Begin serial communication at 9600 baud rate
  Serial.begin(9600);
}

void loop() {
  // Get the voltage reading from the LM35
  int reading = analogRead(sensorPin);

  // Convert that reading into voltage
  float voltage = reading * (5.0 / 1024.0);

  // Convert the voltage into the temperature in Celsius
  float temperatureC = voltage * 100;

  // Print the temperature in Celsius
  Serial.print("Temperature: ");
  Serial.print(temperatureC);
  Serial.print("\xC2\xB0"); // shows degree symbol
  Serial.print("C  |  ");

  // Print the temperature in Fahrenheit
  float temperatureF = (temperatureC * 9.0 / 5.0) + 32.0;
  Serial.print(temperatureF);
  Serial.print("\xC2\xB0"); // shows degree symbol
  Serial.println("F");

  delay(1000); // wait a second between readings
}
