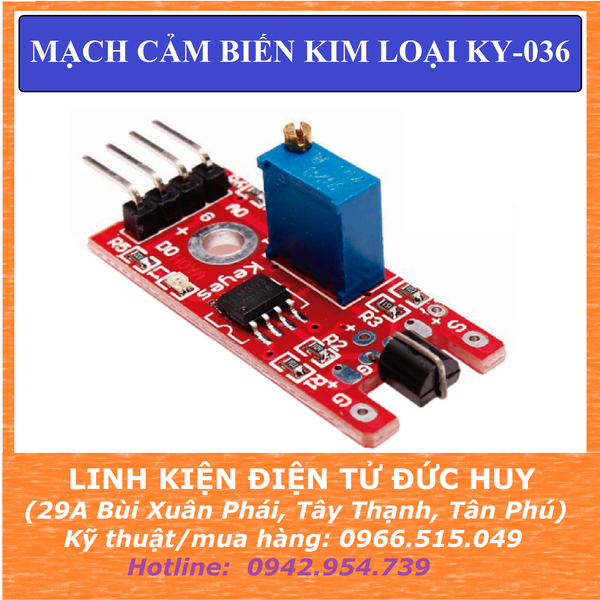

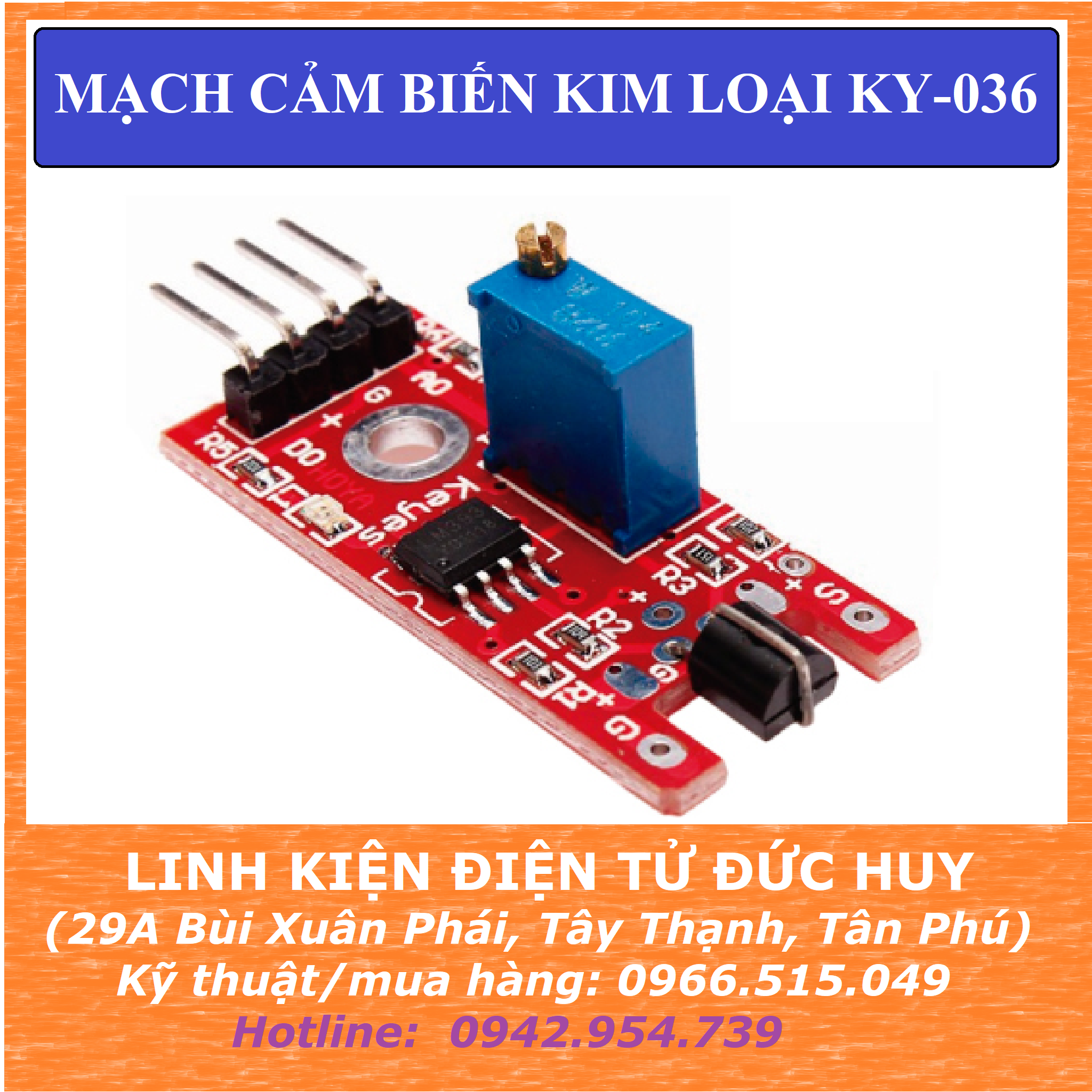

KY-036 Cảm biến kim loại

Phát ra tín hiệu nếu có kim loại chạm vào đầu dò của cảm biến. Có thể điều chỉnh độ nhạy của cảm biến với biến trở màu xanh trên module.

Thông số kỹ thuật:

Điện áp hoạt động: 5V

Output:

    + Digital: 0 hoặc 1 khi có kim loại chạm vào đầu dò.

    + Analog: trả về giá trị tương ứng với từ tính của kim loại yếu hay mạnh.

Led nguồn: sáng khi cấp nguồn.

Led output: sáng khi phát hiện vùng từ tính của kim loại.

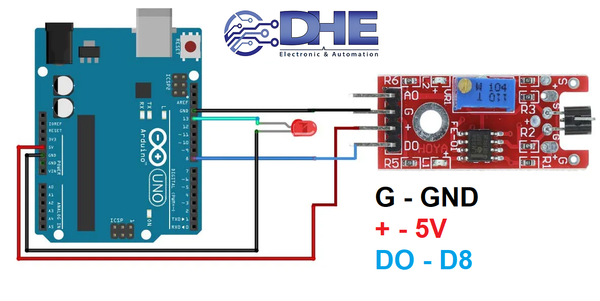

SƠ ĐỒ KẾT NỐI KY-036 VỚI ARDUINO

CODE TEST KY-036 VỚI ARDUINO

int digitalPin = 8;   // KY-036 digital interface

int ledPin = 13;      // Arduino LED pin

int digitalVal;       // digital readings

void setup()

{

  pinMode(digitalPin,INPUT);

  pinMode(ledPin,OUTPUT);

  Serial.begin(9600);

}

void loop()

{

  // Read the digital inteface

  digitalVal = digitalRead(digitalPin);

  if(digitalVal == HIGH)

  {

    digitalWrite(ledPin, HIGH); // Turn ON Arduino's LED

  }

  else

  {

    digitalWrite(ledPin, LOW);  // Turn OFF Arduino's LED

  }

  delay(100);

}
