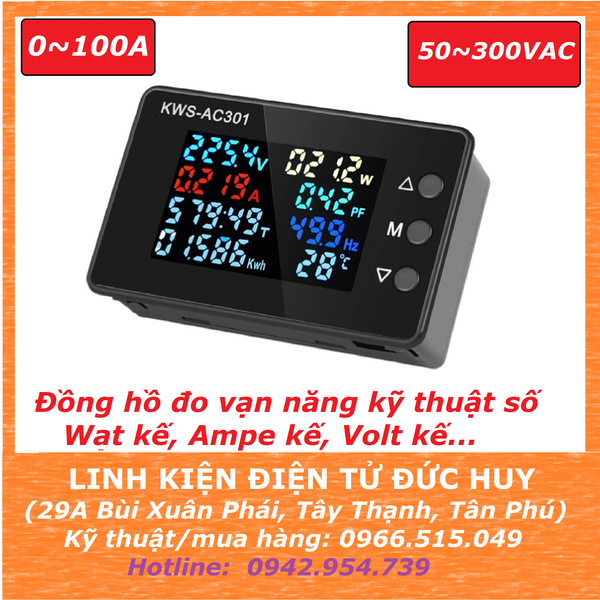

KWS AC301 Đồng hồ đo kỹ thuật số vạn năng Wat kế, Ampe kế, Volt kế AC

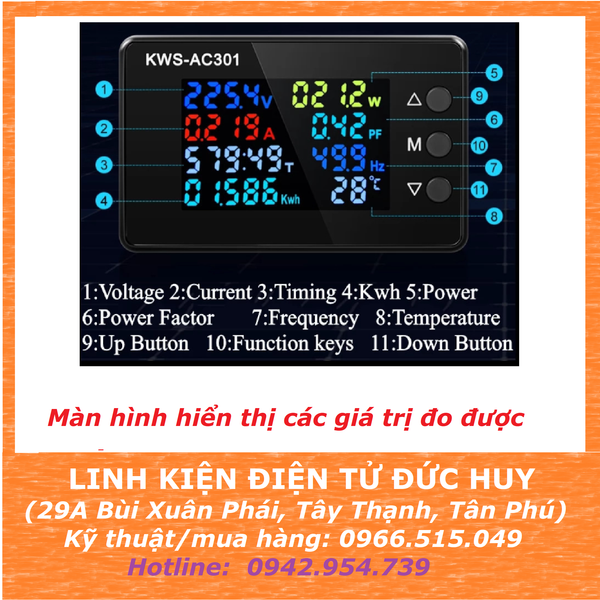

KWS AC301 Đồng hồ đo kỹ thuật số vạn năng Wat kế, Ampe kế, Volt kế AC là màn hình hiển thị giao tiếp trực quan với người sử dụng để giám sát các giá trị điện năng, năng lượng trong thiết bị đang hoạt động, với các chức năng đầy đủ nhất như: điện áp AC, dòng điện, thời gian, hệ số công suất, Hezt (tần số dòng điện)....

THÔNG SỐ KỸ THUẬT:

+  Tên sản phẩm:   KWS-AC301

+  Dải điện áp AC có thể đo được:     50 ~ 300V

+  Dải dòng điện có thể đo được:        0 ~ 100A

+  Giao tiếp RS485:                                Không

+  Nhiệt độ hoạt động:        -20 ~ 150 độ C

+  Dải công suất có thể đo được:    0 ~  22kw

+  Dải năng lượng có thể đo được:     0.001 ~ 99999kwh

+  Dải thời gian timer có thể đo được:      0.01 ~ 999

+  Dải tần số có thể đo được:           50 ~ 60hz

+  Dải hệ số công suất có thể đo được:    0.01 ~ 1PF

+ Có chức năng cài đặt hoặc tắt cảnh báo (xuất ra tín hiệu âm thanh khi cảnh báo), cảnh báo xuất hiện khi giá trị đo được bằng hoặc lớn hơn giá trị đã cài đặt giới hạn bên trong màn hình.

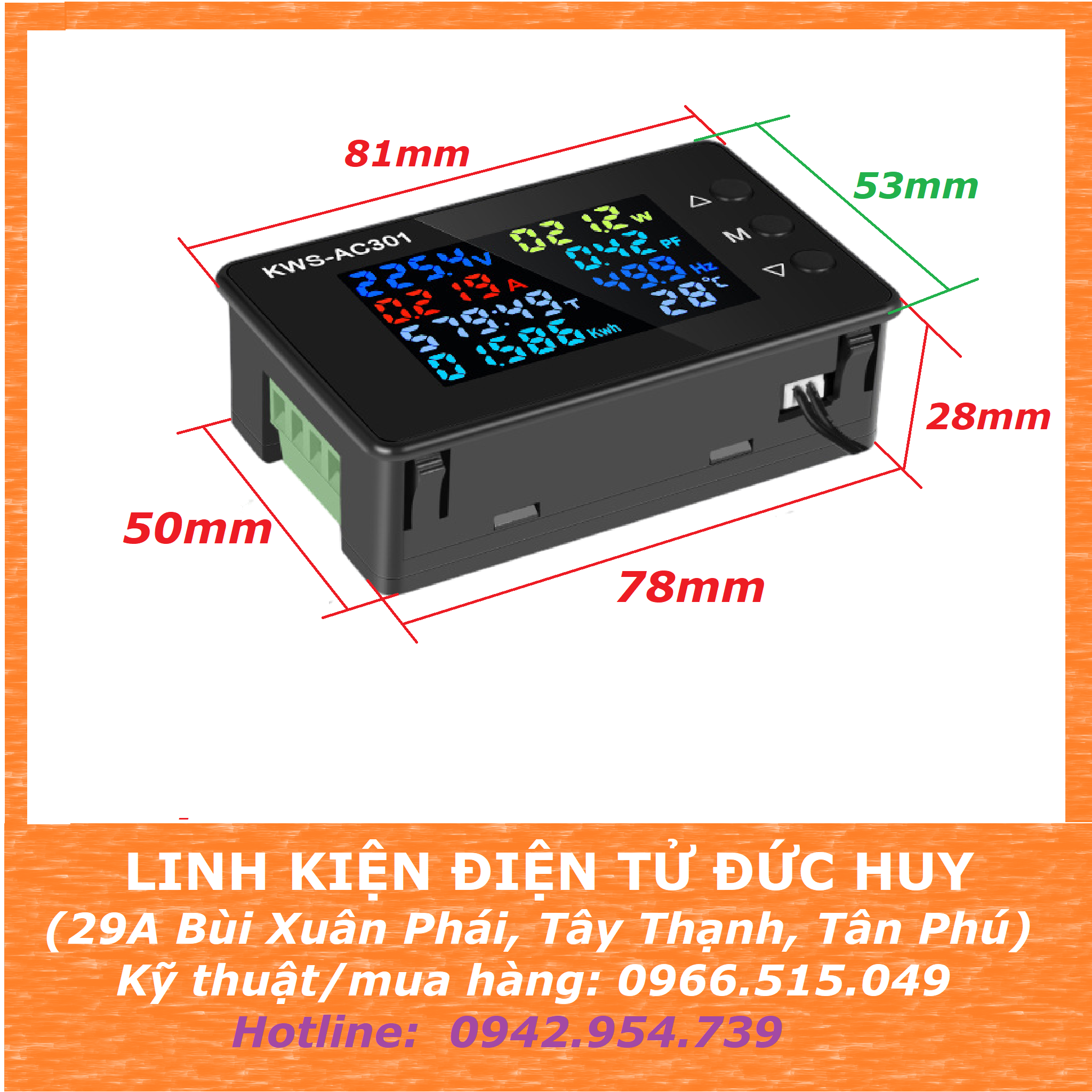

KÍCH THƯỚC TỔNG QUÁT, KÍCH THƯỚC LẮP:

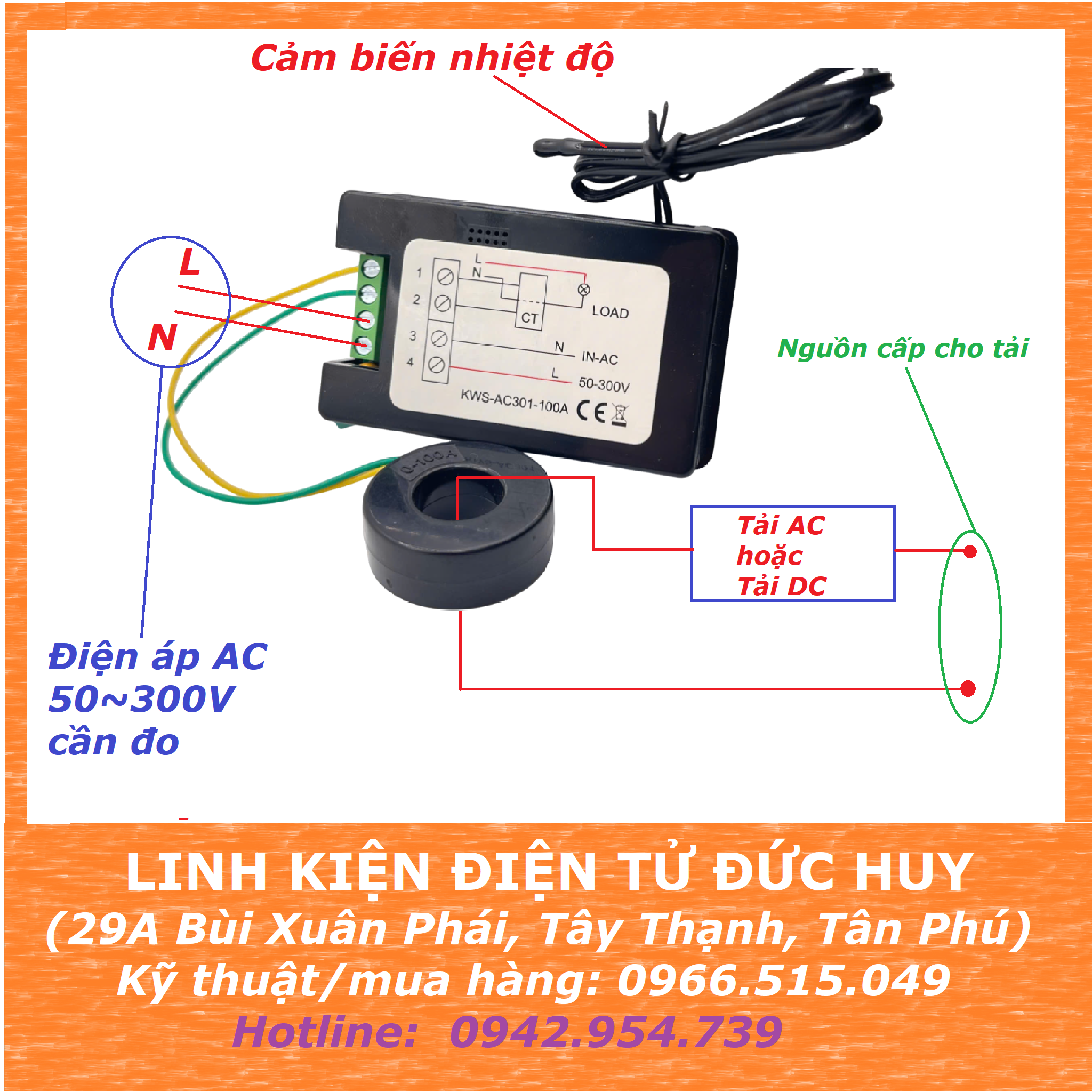

SƠ ĐỒ ĐẤU DÂY CHO MÀN HÌNH KWS-AC301:

HƯỚNG DẪN CÀI ĐẶT CHO MÀN HÌNH KWS-AC301:

1. Nhấn giữ phím M trong 3 giây để vào chế độ cài đặt,  Double-click (click liên tiếp 2 lần) phím M để đăng nhập vào chức năng cần chỉnh,  click 1 lần để chuyển sang thông số khác.

2. Double click phím   để di chuyển dấu chấm thập phân.

3. Cảnh báo sẽ xuất hiện khi giá trị đo được bằng hoặc lớn hơn giá trị đã được cài đặt bên trong mạch KWS-AC301, tiếng cảnh báo là âm thanh sẽ xuất hiện. Và tại cùng thời điểm đó đèn hiển thị giá trị cũng nhấp nháy để người sử dụng dễ dàng phân biệt (chỉ nhấp nháy giá trị vượt ngưỡng, các giá trị khác sẽ không nhấp nháy).

                    Ví dụ:  Nếu cảnh báo dòng điện được cài đặt là 1.000A, thì cảnh báo sẽ phát ra  âm thanh và nhấp nháy giá trị dòng điện khi giá trị đo được thực tế lớn hơn hoặc bằng 1.000A

4.  Giá trị cảnh báo sau khi được cài đặt, sẽ được lưu bằng cách nhấn giữ phím M 3 giây.

5. Để tắt cảnh báo thì cài đặt giá trị warning tất cả bằng 0.

6. Nhấn giữ phím up  3 giây, khi đó đèn timer nhấp nháy, click phím M để reset timer. Double-click phím M để chuyển sang giá đị đo năng lượng, click M để reset giá trị đo năng lượng.

7. Reset mặc định giá trị nhà máy:

    Nhấn và giữ phím Down  sau đó bật nguồn, sau khi KWS-AC301 phát ra âm thanh điều đó có nghĩa giá trị mặc định nhà máy đã được hoàn tất. Giá trị mặc định cảnh báo Voltage là 275V, các giá trị khác bằng 0.
