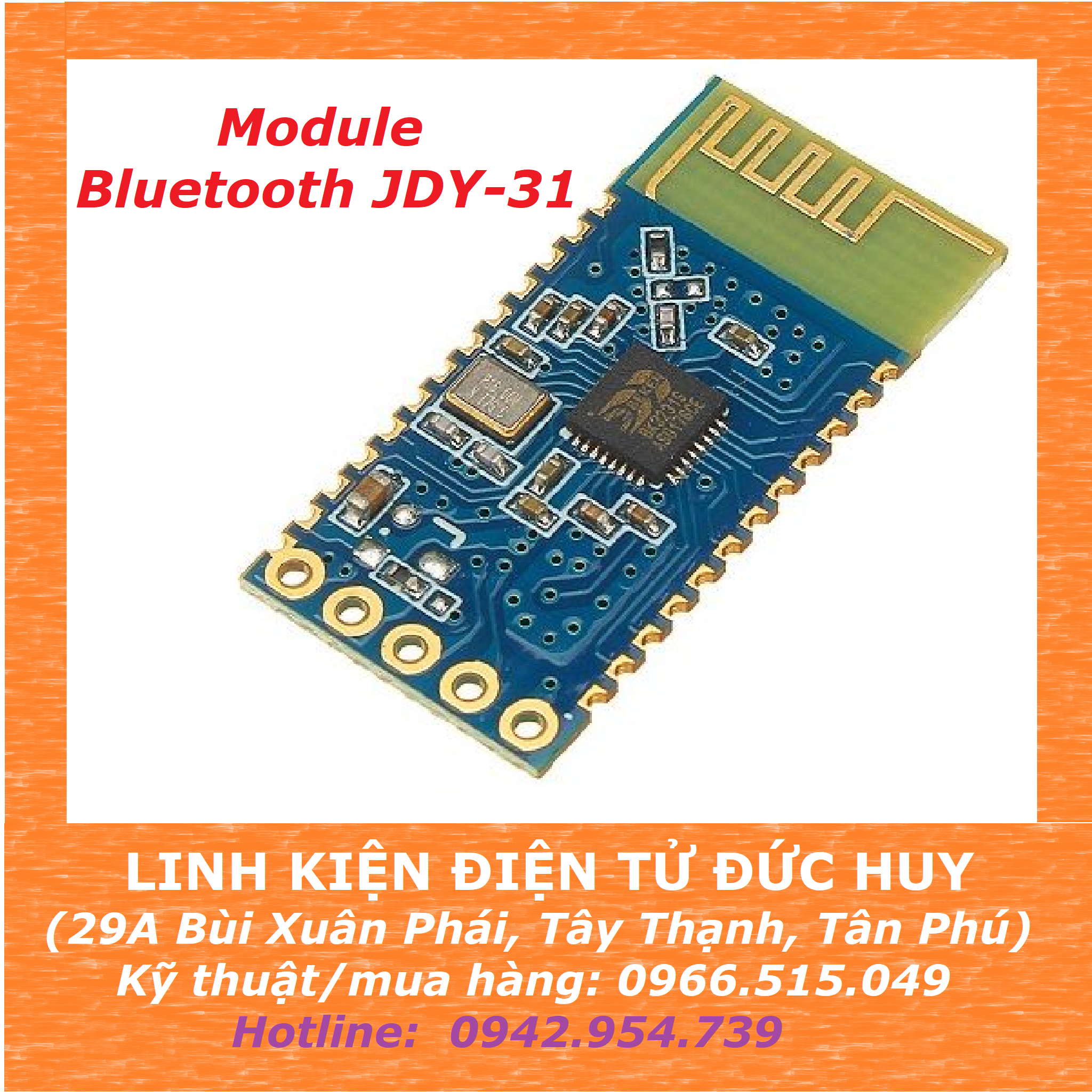

JDY-31 Module Bluetooth 3.0

Mã sản phẩm: K1_28
JDY-31 Bluetooth dựa trên thiết kế Bluetooth 3.0 SPP, có thể hỗ trợ Windows, Linux, Android truyền dữ liệu trong suốt, tần số làm việc 2.4GHZ, chế độ điều chế GFSK,khoảng cách truyền tối đa 30 mét, hỗ trợ người dùng sửa đổi thiết bị tên thông qua các lệnh AT,...
50,000₫
Hàng còn: 9
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

JDY-31 Bluetooth dựa trên thiết kế Bluetooth 3.0 SPP, có thể hỗ trợ Windows, Linux, Android truyền dữ liệu trong suốt, tần số làm việc 2.4GHZ, chế độ điều chế GFSK,khoảng cách truyền tối đa 30 mét, hỗ trợ người dùng sửa đổi thiết bị tên thông qua các lệnh AT, Baud rate và các lệnh khác, sử dụng thuận tiện, nhanh chóng và linh hoạt.

ỨNG DỤNG SẢN PHẨM:

JDY-31 là một giao thức Bluetooth cổ điển, có thể giao tiếp với máy tính (máy tính để bàn, máy tính xách tay) và điện thoại di động ( android ) hỗ trợ Bluetooth . Có thể được áp dụng cho

  ◆ Máy tính Windows có cổng truyền nối tiếp Bluetooth

  ◆ Truyền thông qua cổng nối tiếp Bluetooth của Android

  ◆ Điều khiển nhà thông minh

  ◆ Thiết bị kiểm tra ODB ô tô

  ◆ Đồ chơi Bluetooth

  ◆ Chia sẻ sức mạnh di động

  ◆ Thiết bị y tế....

THÔNG SỐ KỸ THUẬT:

+ Dải tần làm việc: 2.4~2.8GHZ
+ Giao diện giao tiếp: UART
+ Điện áp hoạt động: 1,8-3,6V (khuyến nghị 3,3V)
+ Nhiệt độ làm việc: -40 ° C - 80 ° C
+ Ăng-ten: Ăng-ten PCB tích hợp
+ Khoảng cách truyền: 30 mét
+ MASTER HAY SLAVE:         SLAVE
+ Kích thước mô-đun: 19,6 * 14,94 * 1,8 mm (chiều dài, chiều rộng, chiều cao)
+ Phiên bản Bluetooth: Bluetooth 3.0 SPP
+ Nhiệt độ hàn STM: <260 ° C
+ Dòng hoạt động không kết nối: 4,7mA
+ Dòng điện sau khi kết nối BLE: 7,3mA
+ Công suất truyền: 8db (tối đa)
+ Nhận độ nhạy: -97dbm
+ Tốc độ truyền tối đa SPP: 16K byte / s (android, windows)

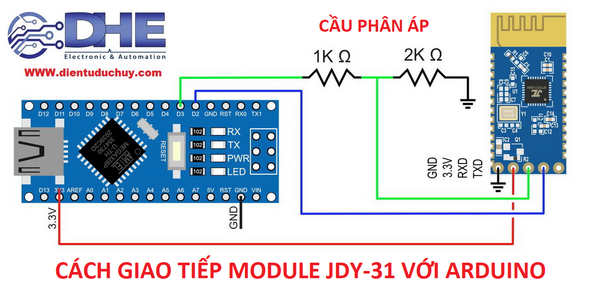

SƠ ĐỒ KẾT NỐI ARDUINO VỚI MODULE BLUETOOTH JDY-31

TẬP LỆNH AT GIAO TIẾP

AT+VERSION:  phiên bản chương trình của module Bluetooth

AT+NAME:  KIỂM TRA TÊN CỦA MODULE

AT+NAME*********** LỆNH ĐỔI TÊN MODULE ( LỆNH TRẢ VỀ OK )

AT+DEFAULT:  LỆNH đặt lại tất cả các cài đặt về cài đặt gốc của nhà sản xuất. ( lệnh trả về ok )

AT+PIN:  lệnh kiểm tra mật khẩu.

AT+BAUD:  lệnh trả về tốc độ truyền baud với

  • 4: 9600
  • 5: 19200
  • 6: 38400
  • 7: 57600
  • 8: 115200
  • 9: 128000

AT+DISC: lệnh ngắt kết nối với các thiết bị đang kết nối

AT+RESET: khởi động lại module

PHẦN MỀM SIMPLE SERIAL MONITOR

CLICK ĐỂ TẢI PHẦN MỀM Simple Serial Monitor

CODE TEST MODULE BLUETOOTH JDY-31

#include <SoftwareSerial.h>

SoftwareSerial softSerial(2, 3); // RX, TX

char c=' ';

void setup()

{

    Serial.begin(9600,SERIAL_8N1 );

    while (!Serial) { ; }

    Serial.print("Sketch:   ");   Serial.println(__FILE__);

    Serial.print("Uploaded: ");   Serial.println(__DATE__);

    softSerial.begin(9600);

    Serial.println("softSerial started at 9600");

    Serial.println("Ready");

}

void loop()

{

    if (Serial.available())

    {

        c = Serial.read();

         softSerial.write(c);

    }

    if (softSerial.available())

    {

        c = softSerial.read();

        Serial.write(c);

    }

}
