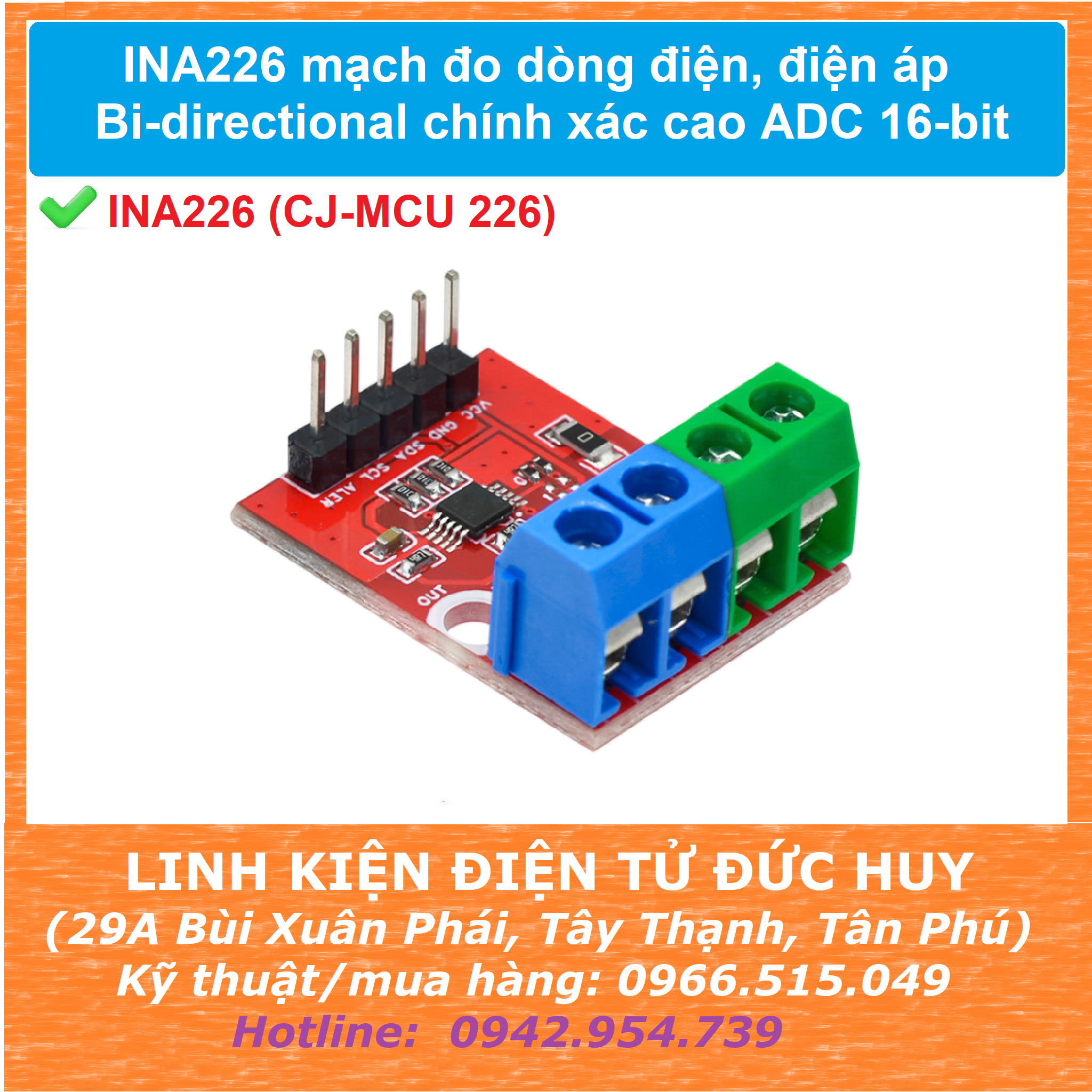

INA226 mạch đo dòng điện, điện áp Bi-directional chính xác cao ADC 16-bit

INA226 là một module giám sát dòng điện, điện áp và công suất hai chiều độ chính xác cao, giao tiếp thông qua giao diện I2C

INA226 là một vi mạch (IC) giám sát công suất và đo dòng điện/điện áp kỹ thuật số 16-bit với độ chính xác cực cao, được phát triển bởi hãng Texas Instruments. Thiết bị này thường được tích hợp trên các module cảm biến (như CJMCU-226) để phục vụ cho các dự án điện tử, robot và hệ thống nhúng cần quản lý năng lượng

Các tính năng và thông số kỹ thuật nổi bật

• Đo đa năng toàn diện: Cảm biến có khả năng đo đồng thời điện áp sụt giảm trên điện trở Shunt (để tính dòng điện), điện áp bus (điện áp nguồn cấp), và từ đó tự động tính toán ra giá trị công suất tiêu thụ (Power).

• Độ chính xác cao: Sở hữu bộ ADC 16-bit giúp giảm thiểu sai số xuống mức cực thấp (thường chỉ khoảng 0.1% đến 1% tùy điều kiện mạch).

• Đo dòng hai chiều (Bi-directional): Cho phép đo dòng điện chạy theo cả hai chiều nạp và xả (rất thích hợp cho các hệ thống quản lý pin/ắc quy).

• Vị trí đo linh hoạt: Hỗ trợ cả kiểu đo High-Side (nối phía trước tải) lẫn Low-Side (nối phía sau tải, trước cực âm).

• Chuẩn giao tiếp: Sử dụng phương thức giao tiếp I²C hoặc SMBus, giúp dễ dàng kết nối và truyền dữ liệu dạng số đến các vi điều khiển như Arduino, ESP32, STM32 hoặc Raspberry Pi.

• Tích hợp chân cảnh báo (Alert pin): Có khả năng cấu hình để tự động phát tín hiệu cảnh báo ra ngoài khi dòng điện, điện áp hoặc công suất vượt quá ngưỡng an toàn được cài đặt trước
