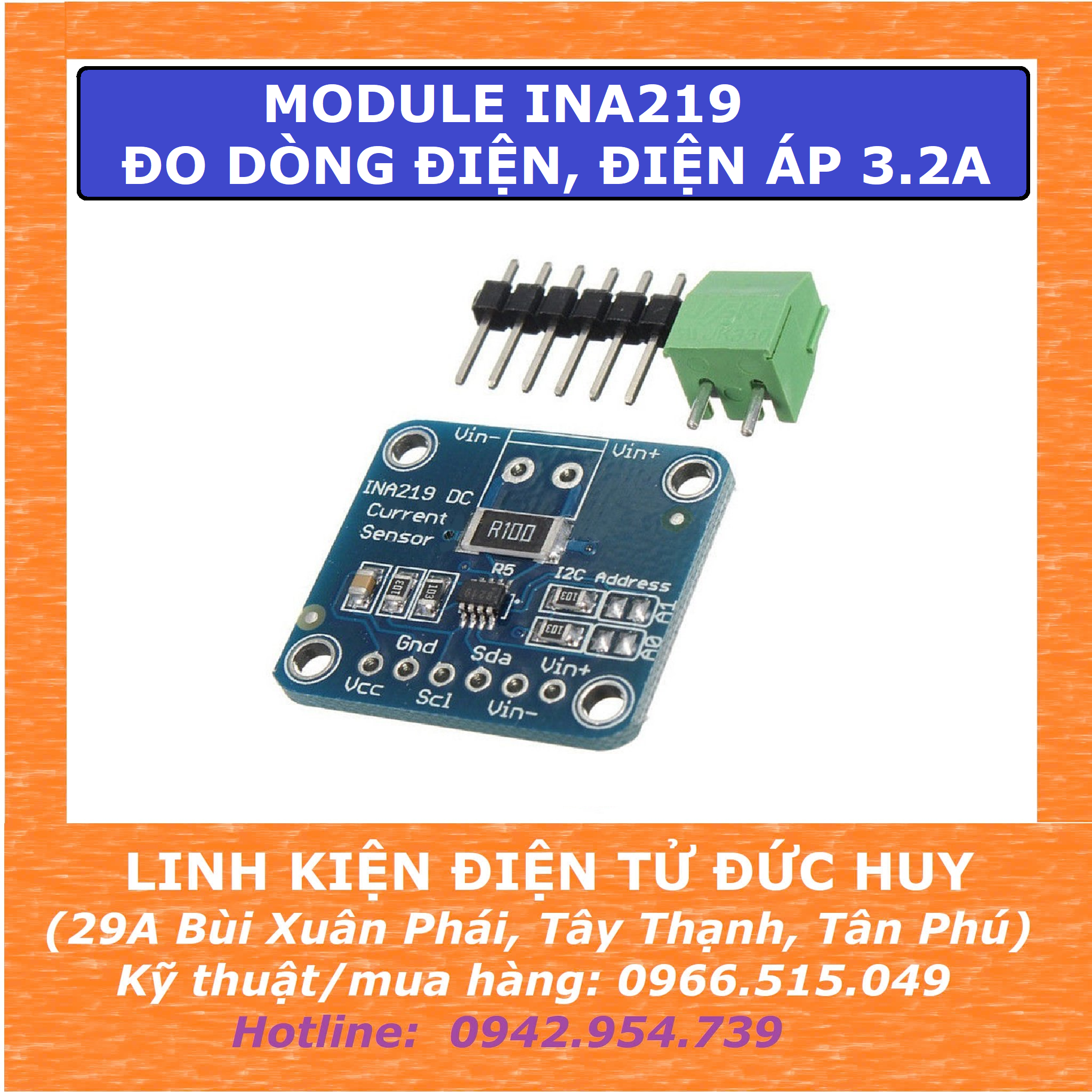

INA219 Cảm biến dòng điện, điện áp DC độ chính xác cao 3.2Ampe

INA129 cảm biển đo dòng điện 3.2A được sử dụng để đo điện áp và dòng điện DC của các thiết bị với độ chính xác cao kết hợp với độ phân giải 12 bit, sai số ± 1%. Bênh cạnh đó, mạch cảm biến này sử dụng giao tiếp I2C giúp chúng ta dễ dàng kết nối với vi điều khiển để lập trình, thích hợp ứng dụng đo dòng, đo áp.

Thông số kỹ thuật:

• INA219 có độ chính xác ± 1% ở -40 độ C, ở nhiệt độ 85^oC độ lệch tối đa 100 uV
• Phạm vi điện áp từ 0 ~ 26 VDC
• Dòng đo: lên đến 3.2A
• Điện áp sử dụng: 3 ~ 5 VDC
• Kích Thước: 25.5×22.3 mm
• Giao tiếp: I2C

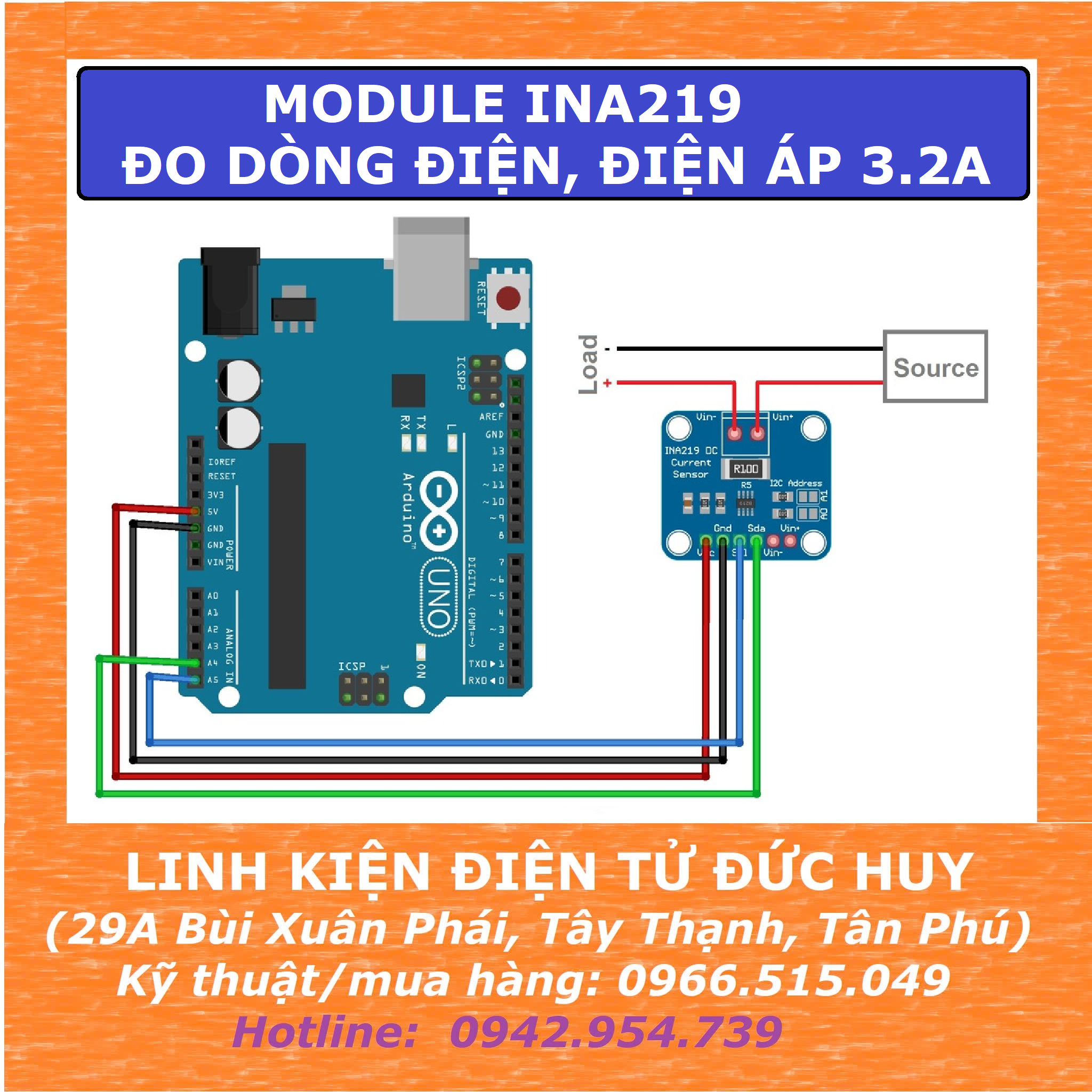

SƠ ĐỒ KẾT NỐI INA219 VỚI ARDUINO

CODE TEST INA219 VỚI ARDUINO

#include <Wire.h>

#include <Adafruit_INA219.h>

Adafruit_INA219 ina219;

void setup() {

  Serial.begin(9600);

  ina219.begin(); // Start sensor

}

void loop() {

  float shuntVoltage = ina219.getShuntVoltage_mV();

  float busVoltage = ina219.getBusVoltage_V();

  float current = ina219.getCurrent_mA();

  float power = ina219.getPower_mW();

  Serial.print("Bus Voltage: "); Serial.print(busVoltage); Serial.println(" V");

  Serial.print("Shunt Voltage: "); Serial.print(shuntVoltage); Serial.println(" mV");

  Serial.print("Current: "); Serial.print(current); Serial.println(" mA");

  Serial.print("Power: "); Serial.print(power); Serial.println(" mW");

  Serial.println("----------");

  delay(1000);

}
