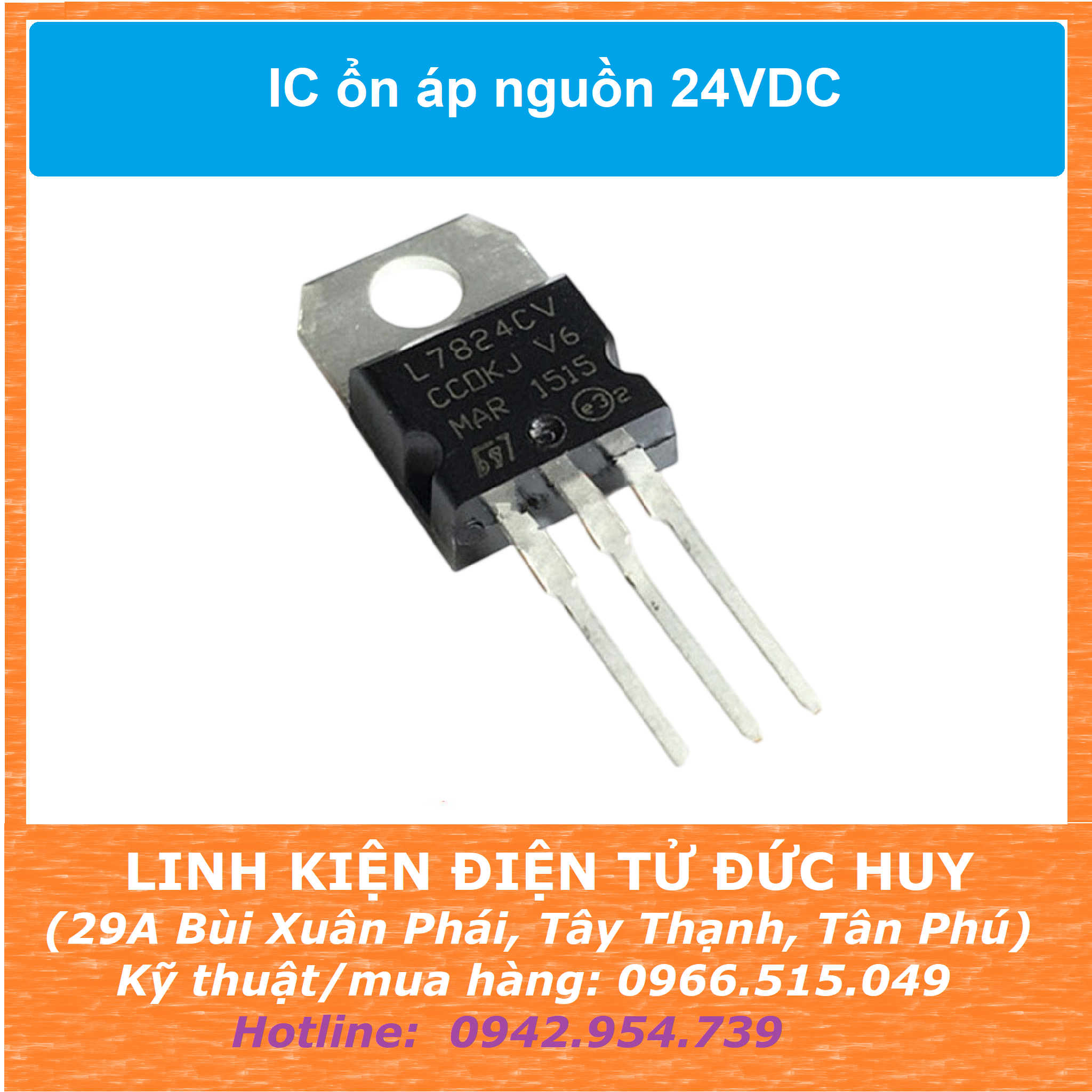

IC ổn áp nguồn 24V 7824CV

Thông số kỹ thuật

• Điện áp ngõ ra (Output Voltage): +24V DC (Sai số thông thường ±2% đến ±5%).
•
• Dòng điện ngõ ra tối đa (Output Current): Lên đến 1.5A (khi được gắn thêm tản nhiệt thích hợp).
•
• Điện áp ngõ vào đề xuất (Input Voltage): Từ 27V đến 38V.
•
• Điện áp ngõ vào tối đa (Max Input Voltage): Không quá 40V (vượt quá mức này IC sẽ bị hỏng lập tức).
•
• Điện áp sụt (Dropout Voltage): Khoảng 2V (Nguồn vào bắt buộc phải cao hơn nguồn ra ít nhất là 2V để mạch hoạt động đúng công suất).
•
• Tính năng bảo vệ: Tích hợp tính năng tự động ngắt khi quá nhiệt (Thermal Overload Protection) và bảo vệ đoản mạch/quá dòng (Short Circuit Protection) giúp linh kiện cực kỳ bền bỉ.
•

Một số lưu ý khi sử dụng:

• Tản nhiệt: Vì đây là ic ổn áp tuyến tính, phần điện áp thừa sẽ bị chuyển hóa thành nhiệt năng. Nếu độ chênh lệch áp giữa đầu vào và đầu ra lớn (ví dụ vào 35V ra 24V), linh kiện sẽ rất nóng khi chạy tải nặng. Bạn bắt buộc phải lắp thêm tấm tản nhiệt nhôm để IC không kích hoạt chế độ tự ngắt do quá nhiệt.
•
• Tụ lọc điện áp: Nên đấu thêm một tụ gốm khoảng 0.33µF ở ngõ vào và một tụ gốm 0.1µF ở ngõ ra gần sát các chân của IC để triệt tiêu nhiễu tần số cao và chống dao động tự kích làm méo điện áp.
