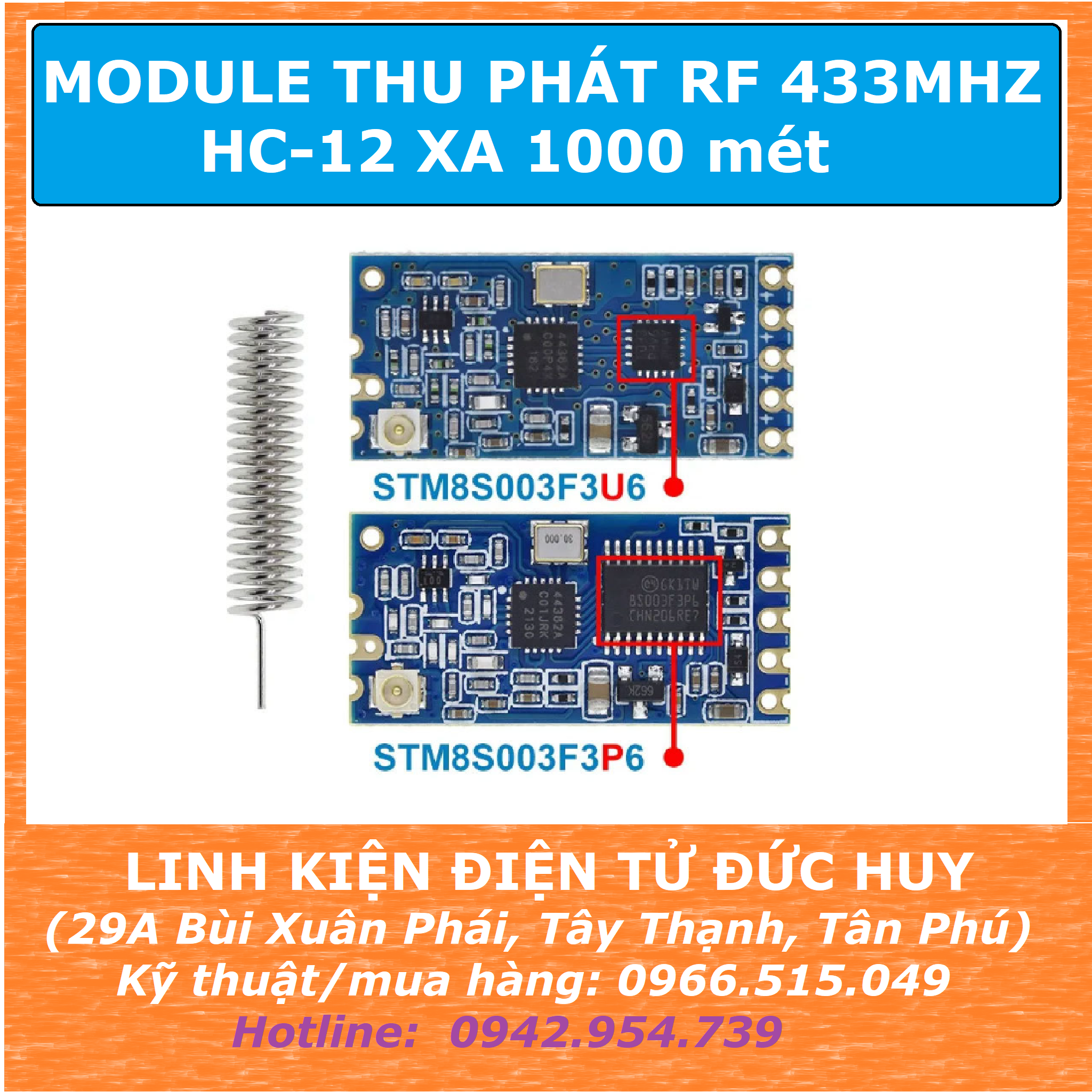

HC12 MODULE THU PHÁT RF 433MHZ HC-12 XA 1000 mét

Module thu phát không dây RF HC-12 giao tiếp UART TTL 433MHz (Khoảng 1000 mét)

Mạch thu phát RF UART SI4463 433Mhz HC-12 khoảng cách 1000m có thể dễ dàng cài đặt và sử dụng, giao tiếp tiếp theo bằng giao thức UART với khoảng cách xa 1km (lý tưởng không vật cản), dễ dàng ứng dụng vào các thiết bị điều khiển từ xa, xe điều khiển từ xa, thu thập thông tin cảm biến từ khoảng cách xa,... mô-đun hoạt động ở tần số 433 MHz.

THÔNG SỐ KỸ THUẬT

• Điện áp: 3.2 - 5.5V
• Khoảng cách hoạt động : khoảng 600m, có thể đạt được 1000m.
• Tốc độ truyền: 5000bps trong không khí.

• Dòng cấp: 16mA (ở chế độ chờ).
• Tần số hoạt động: 433.4 - 473.0MHz công suất phát tối đa 100mW (có thể cài đặt)
• Cài đặt mặc định: chế độ FU3, tốc độ 9600bps, kênh CH001 (433.4MHz)
• SƠ ĐỒ KẾT NỐI HC-12 Bằng ARDUINO
•
•
• CODE TEST VỚI ARDUINO
• MÃ MODULE TRUYỀN
• #include <SoftwareSerial.h>
• SoftwareSerial HC12(10, 11); // Chân TX của HC-12, Chân RX của HC-12
• int pot = A2;
• void setup() {
•   Serial.begin(9600);
•   HC12.begin(9600);
•   pinMode(pot,INPUT);
• }
• void loop() {
•   int val = map(analogRead(pot),0,1024,0,255);
•   HC12.write(val);
• }
• ///////////////////////////////////////////////////////////////////////////////////////
• MÃ MODULE NHẬN
• ////////////////////////////////////////////////////////////////////////////////////////
• #include <SoftwareSerial.h>
• SoftwareSerial HC12(10, 11); // Chân TX của HC-12, Chân RX của HC-12
• int LED = 3;
•
• void setup() {
•   Serial.begin(9600);
•   HC12.begin(9600);
•   pinMode(LED,OUTPUT);
• }
• void loop() {
•   trong khi (HC12.available()) {
•     int val = HC12.read();
•     Serial.println(HC12.read());
•     analogWrite(LED,val);
•   }
• }
