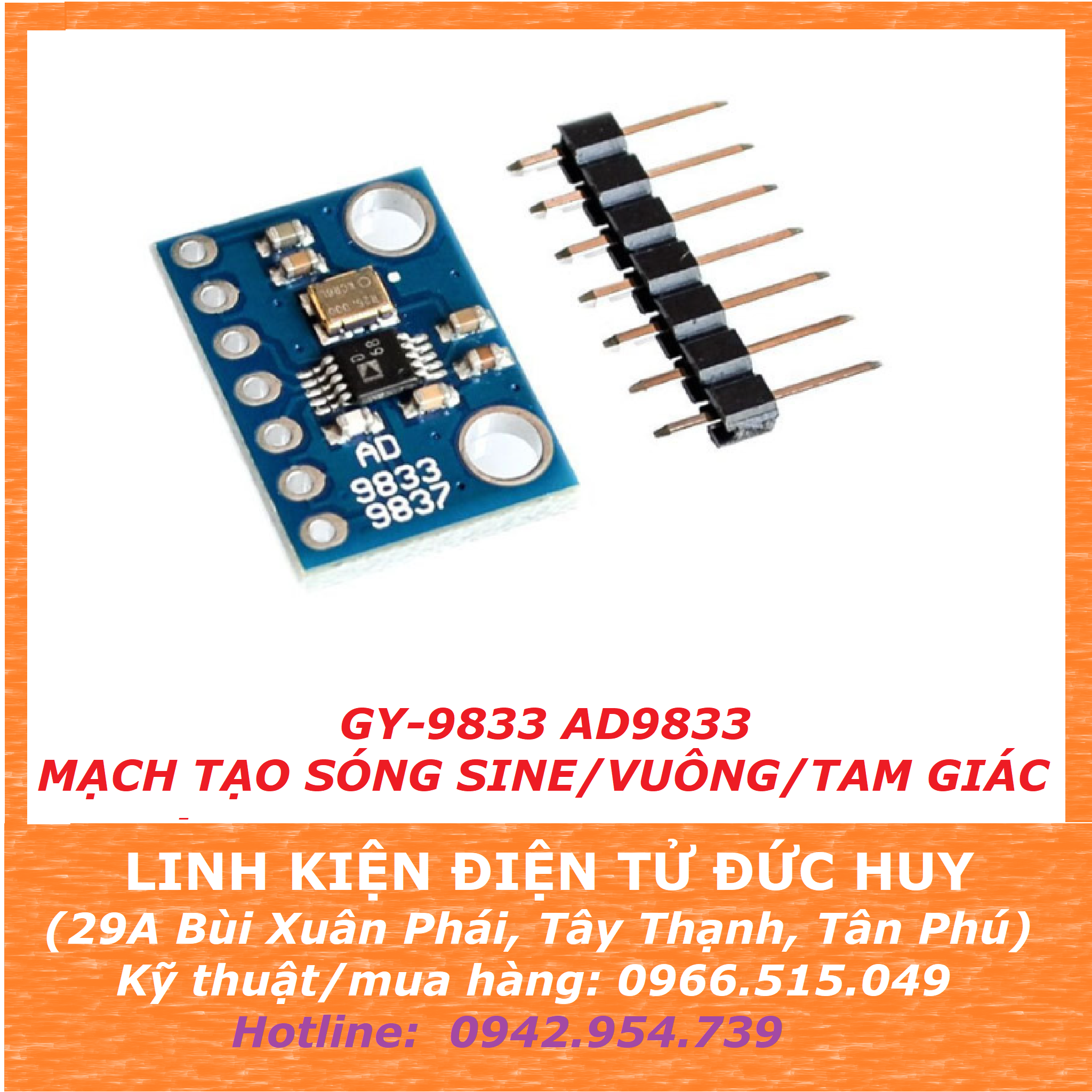

GY AD9833 Module tạo sóng SINE/Vuông/Tam giác

+ GY-9833 là module tạo dạng sóng đầu ra : sóng SIN, sóng vuông , tam giác có thể lập trình được. Dạng sóng đầu ra này được đòi hỏi ở một số cảm biến, cơ cấu chấp hành...

+ Tần số và góc phase đầu ra có thể lập trình và điều chỉnh dễ dàng, có thể đạt được độ phân giải 0.1Hz ở tốc độ xung nhịp 1Mhz. Và tối đa GY-9833 có thể điều chỉnh độ phân giải lên đến 0.004Hz.

+ Hoạt động ở tốc độ xung nhịp tối đa lên đến 40Mhz, tương thích hầu hết với các DSP hoặc MCU

THÔNG SỐ KỸ THUẬT

Điện áp hoạt động: 2.3 - 5.5V

Giao tiếp 3 dây SPI.

Dải điện áp hoạt động rộng: -40 - 105ºC

Chức năng SLEEP để tiết kiệm năng lượng.

Datasheet tham khảo: https://www.analog.com/media/en/technical-documentation/data-sheets/ad9833.pdf

SƠ ĐỒ KẾT NỐI AD9833 VỚI ARDUINO

CODE TEST AD9833 VỚI ARDUINO

#include <SPI.h>

#define FSY_PIN 10 // Chân kết nối với FSYNC của AD9833

void writeRegister(uint16_t data) {

    digitalWrite(FSY_PIN, LOW);

    SPI.transfer(highByte(data));

    SPI.transfer(lowByte(data));

    digitalWrite(FSY_PIN, HIGH);

}

void setFrequency(long frequency) {

    uint32_t freqWord = (frequency * pow(2, 28)) / 25000000;

    writeRegister(0x2100);

    writeRegister(0x4000 | (freqWord & 0x3FFF));

    writeRegister(0x4000 | ((freqWord >> 14) & 0x3FFF));

    writeRegister(0xC000);

}

void setWaveform(int mode) {

    switch (mode) {

        case 0: writeRegister(0x2000); break; // Sin

        case 1: writeRegister(0x2028); break; // Tam giác

        case 2: writeRegister(0x2020); break; // Vuông

    }

}

void setup() {

    Serial.begin(9600);

    pinMode(FSY_PIN, OUTPUT);

    SPI.begin();

    Serial.println("Đang kiểm tra kết nối AD9833...");

    writeRegister(0x100); // Reset AD9833

    delay(100);

    Serial.println("Module AD9833 đã sẵn sàng!");

    setFrequency(1000); // Đặt tần số 1kHz

    setWaveform(0); // Đặt dạng sóng sin

}

void loop() {

    Serial.println("Chọn dạng sóng: 0-Sin, 1-Tam giác, 2-Vuông");

    while (Serial.available()) {

        char option = Serial.read();

        if (option >= '0' && option <= '2') {

            setWaveform(option - '0');

            Serial.print("Đã đặt dạng sóng: ");

            Serial.println(option);

        }

    }

    delay(500);

}
