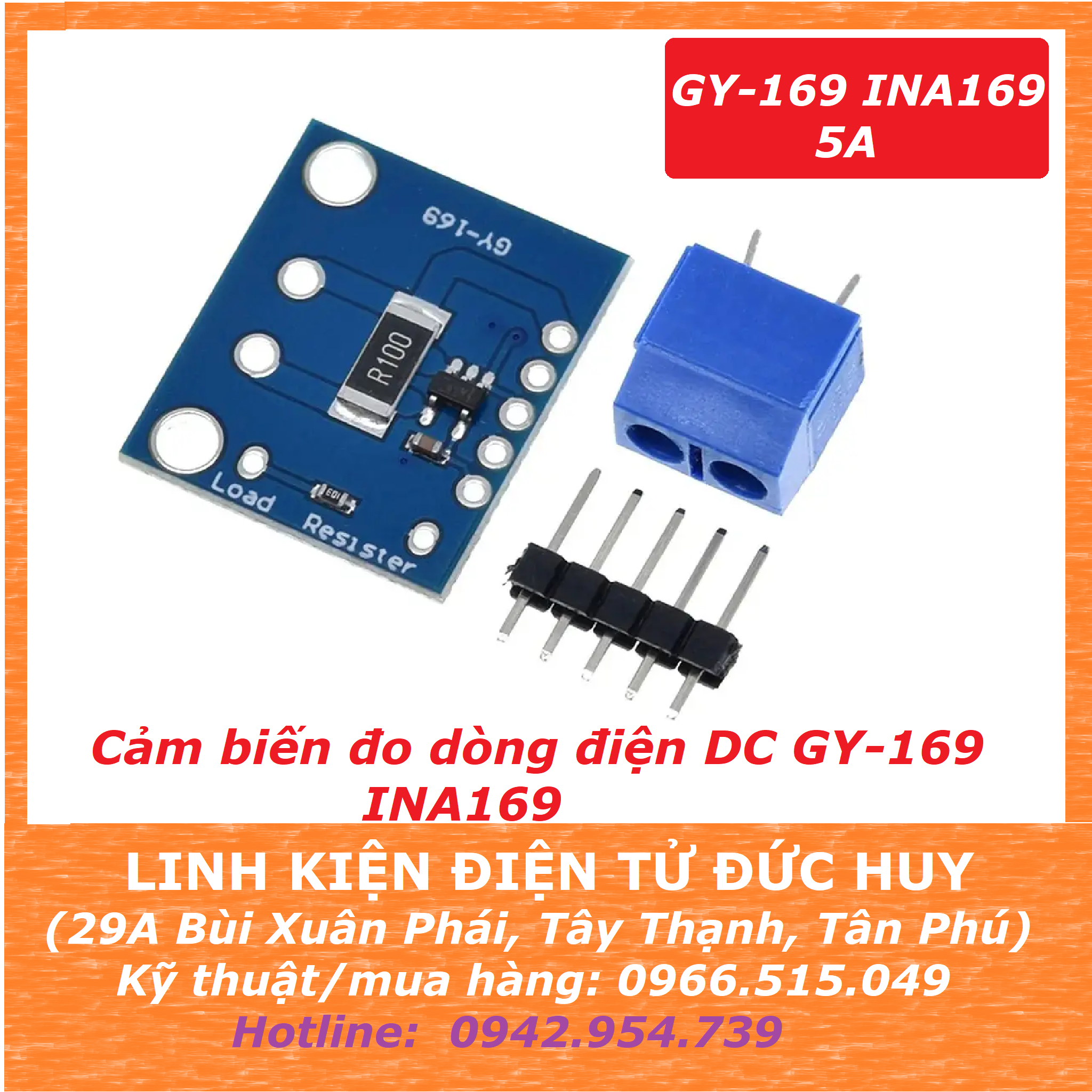

+ Module cảm biến dòng INA169 0-5A Analog. Dùng để do dòng DC với độ chính xác cao. Giá trị trả về trực tiếp analog dễ dàng sử dụng. Độ nhiễu thấp.
+ Module cảm biến dòng INA169 0-5A Analog. Có thể đo dòng AC nếu kết hợp 2 modules.
Điện áp hoạt động: 2.7 – 60VDC, có thể kết nối với nguồn cần đo hoặc nguồn riêng.
Điện áp đầu vào đo dòng: <=60VDC
Dòng tối đa đo được: 5A (có thể thay đổi dựa vào giá trị điện trở shun)
Ngõ ra dòng, đã tích hợp trở đổi thành áp.
Có thể chọn điện trở ngõ ra từ 1k – 100k
Cách tính dòng cần đo: Is = (Vout * 1kΩ) / (Rs * Rl)
Is: dòng cần đo
Vout: điện áp đo được từ ngõ ra
1KΩ: hằng số mặc định
Rs: điện trở SHUNT
Rl: điện trở ngõ ra
Kích thước: 24 x 20mm
Ứng dụng:
SƠ ĐỒ KẾT NỐI INA169 VỚI ARDUINO
CODE TEST INA169 VỚI ARDUINO
const int SENSOR_PIN = A0; // Input pin for measuring Vout
const int RS = 10; // Shunt resistor value (in ohms)
const int VOLTAGE_REF = 5; // Reference voltage for analog read
float sensorValue; // Variable to store value from analog read
float current; // Calculated current value
void setup() {
Serial.begin(9600);
}
void loop() {
sensorValue = analogRead(SENSOR_PIN);
sensorValue = (sensorValue * VOLTAGE_REF) / 1023;
current = sensorValue / (10 * RS);
Serial.print(current, 3);
Serial.println(" A");
delay(500);
}
